Задвижка – это один из наиболее распространенных типов запорной арматуры, широко используемый в трубопроводных системах для перекрытия потока рабочей среды. Одним из ключевых элементов конструкции задвижки является шток. Шток выполняет критически важную функцию: он передает усилие от привода (ручного, электрического или гидравлического) к запорному элементу, обеспечивая его перемещение и, следовательно, открытие или закрытие проходного сечения трубопровода. Понимание роли и устройства штока необходимо для правильной эксплуатации и обслуживания задвижек.

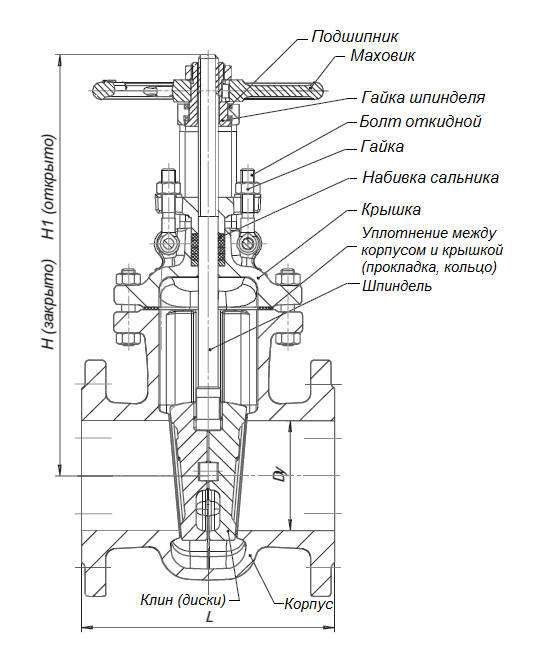

Назначение и конструкция штока
Шток, как правило, представляет собой металлический стержень, изготовленный из стали или других прочных материалов, устойчивых к коррозии и механическим воздействиям. Его конструкция может варьироваться в зависимости от типа задвижки и способа ее управления. Основные функции штока:
- Передача усилия от привода к запорному элементу (клину, шиберу, диску).
- Обеспечение линейного перемещения запорного элемента.
- Удержание запорного элемента в заданном положении (открытом или закрытом).
Типы штоков
Существует несколько типов штоков, отличающихся по конструкции и способу соединения с запорным элементом:
- Выдвижной шток: Этот тип штока перемещается вместе с запорным элементом вверх и вниз, изменяя свою длину над задвижкой. Визуально можно наблюдать степень открытия или закрытия задвижки.
- Невыдвижной шток: Этот тип штока вращается, но не перемещается линейно. Перемещение запорного элемента осуществляется за счет резьбового соединения внутри корпуса задвижки. Внешне длина штока не меняется при открытии или закрытии.
Сравнительная таблица типов штоков
| Характеристика | Выдвижной шток | Невыдвижной шток |
|---|---|---|
| Принцип работы | Линейное перемещение | Вращательное перемещение |
| Видимость положения | Визуально определяется | Определяется по положению маховика или индикатора |
| Занимаемое пространство | Требует больше вертикального пространства | Компактнее по вертикали |
| Применение | Задвижки больших диаметров, где важна визуальная индикация | Задвижки малых и средних диаметров, в стесненных условиях |
Выбор типа штока зависит от условий эксплуатации, требований к задвижке и доступного пространства. Надежность и долговечность штока напрямую влияют на работоспособность всей задвижки. Регулярный осмотр и своевременное обслуживание штока позволяют предотвратить поломки и обеспечить эффективную работу трубопроводной системы.
Таким образом, становится ясно, что шток – это незаменимый компонент задвижки, отвечающий за передачу усилия и управление запорным элементом. Его правильный выбор, эксплуатация и обслуживание критически важны для надежной работы всей системы. Важно помнить, что от исправности этого элемента зависит бесперебойная работа всей системы. Уверен, что теперь вы понимаете, насколько важен этот элемент. И последнее, но не менее важное: регулярное техническое обслуживание задвижек и, в частности, штоков, поможет избежать дорогостоящих ремонтов и простоев.
