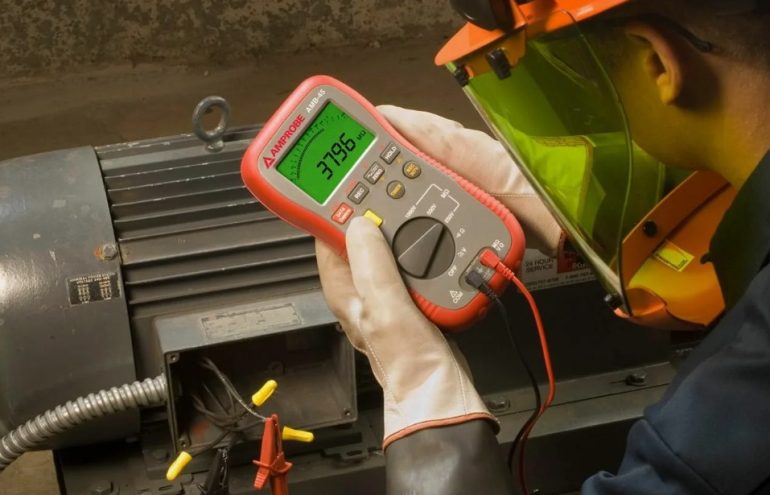

Надёжность электрического соединения не всегда заметна при внешнем осмотре. Контакт может выглядеть исправным, но при прохождении рабочего тока нагреваться сильнее нормы, а обмотка двигателя — иметь небольшое отклонение параметров, указывающее на производственный дефект. В подобных случаях важна способность измерительной системы различать собственное сопротивление детали и влияние элементов, через которые выполняется проверка. Обычного подключения иногда недостаточно: сопротивление щупов, проводов и переходных контактов способно исказить результат. Поэтому при контроле низкоомных цепей применяют четырёхпроводную методику и подходящий прибор для измерения сопротивления, рассчитанный на требуемый диапазон и точность.
Миллиомы, которые мешают контролю качества
При измерении небольших сопротивлений возникает интересная особенность: соединительные элементы сами становятся заметной частью измеряемой величины. В обычной ситуации несколько миллиом в проводе почти не влияют на результат, однако при проверке низкоомной шины или силового контакта их вклад уже нельзя игнорировать. Прибор регистрирует электрический отклик всей цепи, и отделить сопротивление исследуемой детали от сопротивления подключённых проводников удаётся не во всех схемах. В результате показание может оказаться выше фактического значения объекта. Для производства это означает риск ошибочной оценки качества.
Рассмотрим контроль медной перемычки, соединяющей два токоведущих узла. Её сопротивление составляет несколько миллиом, а контактные поверхности и провода добавляют собственное сопротивление. Если измерительная схема учитывает все эти участки одновременно, оператор не сможет однозначно определить, какая часть показания относится к перемычке. При повторном подключении щупов результат способен измениться, хотя сама деталь осталась прежней. Именно поэтому при низкоомных измерениях важно контролировать не только прибор, но и способ подключения.
Повышение разрешения измерителя не всегда решает проблему. Устройство может показывать дополнительные разряды, но это не означает, что каждый из них соответствует действительному сопротивлению объекта. Точность зависит от всей измерительной цепи, включая подключение, стабильность тока, температуру и свойства контактов. Если методика не позволяет отделить полезный сигнал от паразитных составляющих, более подробное отображение результата не устранит систематическую ошибку. Следовательно, начинать нужно с принципа измерения, а уже затем оценивать характеристики аппаратуры.
Что меняется при подключении четырёх проводов
Четырёхпроводная схема, которую также называют методом Кельвина, разделяет две функции: создание измерительного тока и регистрацию напряжения на исследуемом участке. Одна пара проводников подводит ток к детали, а вторая соединяет её с измерительным входом. Благодаря высокому входному сопротивлению этого канала ток через потенциальные провода очень мал. Поэтому падение напряжения на них обычно оказывает значительно меньшее влияние на результат, чем в двухпроводной конфигурации. Измерительная система получает возможность оценивать сопротивление заданного участка без существенного вклада сопротивления измерительных проводов.
Представим металлический контакт, который требуется проверить перед установкой в силовой шкаф. Измерительный ток проходит через контакт по токовым проводам, а напряжение регистрируется отдельной парой щупов, расположенных в определённых точках. По измеренным значениям рассчитывают сопротивление согласно закону Ома:
R=UI,R=\frac{U}{I},
где RR — сопротивление исследуемого участка, UU — напряжение между потенциальными точками, а II — проходящий через объект ток. Если измерительный канал потребляет пренебрежимо малый ток, потери напряжения в потенциальных проводах почти не влияют на результат. При этом расположение точек измерения определяет, какая именно часть конструкции попадёт в расчёт.
Есть важная деталь: четыре провода не гарантируют абсолютного отсутствия погрешности. Сопротивление и состояние поверхности в местах подключения, нестабильность источника тока, электрические помехи и температурные эффекты по-прежнему имеют значение. Например, при проверке небольшого металлического элемента длительный измерительный ток может вызвать его нагрев и изменить сопротивление. Поэтому для точных результатов требуется не только подходящая схема, но и контроль условий испытания. Преимущество метода заключается в уменьшении конкретной составляющей ошибки, а не в устранении всех возможных причин отклонения.
На каких участках производства важна высокая точность
Особое внимание низкоомным соединениям уделяют при сборке распределительных устройств и силовых установок. Здесь проверяют контактные группы выключателей, токоведущие шины, соединительные перемычки и места крепления проводников. Даже небольшое увеличение переходного сопротивления способно привести к дополнительному выделению тепла при высокой нагрузке. Со временем это может ускорить окисление поверхностей, ослабить контакт и увеличить риск повреждения узла. Четырёхпроводное измерение помогает выявлять отклонения до того, как они приведут к заметным эксплуатационным последствиям.
В электротехническом производстве метод применяют при проверке обмоток, токовых шунтов, проводников и других деталей с малым сопротивлением. Для серийных изделий важно, чтобы результаты разных измерений можно было сопоставлять между собой. Если сопротивление нескольких одинаковых компонентов отличается от установленного диапазона, это может указывать на неоднородность материала, изменение геометрии проводника или нарушение технологического процесса. Четырёхпроводная схема снижает влияние соединительных проводов и облегчает обнаружение таких отклонений. Однако критерии годности должны учитывать конструкцию изделия и требования его технической документации.
Ещё одна область — техническое обслуживание электродвигателей, аккумуляторных систем и промышленного оборудования. При плановых проверках специалисты сравнивают текущие показатели с предыдущими результатами и оценивают, изменилось ли состояние соединений. Постепенный рост сопротивления отдельного контакта может указывать на окисление, ослабление крепления или повреждение контактной поверхности. Сопоставление данных особенно полезно, когда измерения выполняются по одной методике и при близких условиях. При этом низкое сопротивление само по себе не подтверждает исправность всего узла: вывод делают с учётом нормативов и других результатов диагностики.
Правильное расположение щупов определяет результат
В четырёхпроводной схеме важно понимать, где заканчивается исследуемый участок. Токовые контакты располагают так, чтобы обеспечить прохождение заданного тока через объект, а потенциальные подключают к точкам, между которыми необходимо измерить падение напряжения. Если измерительные щупы поставить слишком далеко от границ участка, в результат попадёт сопротивление дополнительных частей конструкции. Если расположить их иначе, чем при предыдущей проверке, сравнение показаний может оказаться некорректным. Поэтому точки подключения следует определить заранее и сохранять при повторных измерениях.
Состояние поверхности также влияет на стабильность контакта. Загрязнения, оксидные слои и механические повреждения способны вызывать нестабильные показания или затруднять повторное позиционирование щупов. Перед проверкой необходимо осмотреть контактные площадки и при необходимости очистить их способом, подходящим для конкретного материала. При работе с тонкими покрытиями нельзя бездумно применять абразивы: они могут повредить поверхность и изменить электрические свойства соединения. На производственных участках эту задачу упрощает специальная оснастка, которая фиксирует положение щупов и обеспечивает одинаковый прижим.
Для серийного контроля полезно стандартизировать не только расположение контактов, но и порядок действий оператора. Например, в рабочей инструкции можно указать точки подключения, продолжительность измерения, диапазон прибора и условия подготовки детали. Если проверяют крупные шины или элементы нестандартной формы, необходимо отдельно определить расположение потенциальных контактов. Это снижает разброс между результатами разных сотрудников и смен. В итоге измерение становится частью воспроизводимого технологического процесса, а не индивидуальным действием специалиста.
Температура, измерительный ток и другие источники отклонений
Электрическое сопротивление металлических проводников зависит от температуры. При нагреве сопротивление большинства распространённых металлов увеличивается, поэтому две проверки одной детали при разных температурах могут дать разные результаты даже при отсутствии дефекта. Для сравнения изделий желательно соблюдать одинаковые условия или учитывать температурную поправку, если она предусмотрена методикой. Особенно важно это при контроле компонентов, которые поступают с разных производственных участков или сразу после работы под нагрузкой. Регистрация температуры помогает отличить изменение состояния изделия от обычного температурного эффекта.
Измерительный ток тоже требует внимания. Слишком малый ток может затруднить регистрацию небольшого падения напряжения на фоне шумов, а чрезмерный — вызвать заметный нагрев детали. Оптимальный режим зависит от сопротивления объекта, чувствительности прибора и требований к точности. Для отдельных задач полезно измерять напряжение при смене направления тока: такой подход помогает уменьшить влияние некоторых термоэлектрических напряжений. Однако соответствующий режим должен поддерживаться прибором, а сама процедура — соответствовать применяемой методике.
Не стоит забывать и о внешних электрических помехах. Они способны влиять на измерение небольшого напряжения, особенно при работе с длинными проводами или рядом с силовым оборудованием. Для уменьшения их влияния применяют подходящую измерительную оснастку, соблюдают рекомендации производителя и при необходимости выполняют повторные измерения. Если результаты нестабильны, сначала следует проверить подключение, контакты и условия проведения испытания. Замена прибора не всегда оправданна: источник проблемы может находиться в организации измерительной цепи.
Как проверить, действительно ли нужна четырёхпроводная схема
Главный ориентир — соотношение между сопротивлением объекта, сопротивлением соединительных элементов и допустимой погрешностью. Когда измеряемое значение значительно превышает вклад проводов и контактов, двухпроводной метод может обеспечить достаточный результат. Но по мере уменьшения сопротивления паразитные составляющие занимают всё большую долю общего показания. В таком случае четырёхпроводная схема позволяет существенно снизить влияние потенциальных проводов и точнее определить сопротивление нужного участка. Конкретный порог перехода зависит от требований к измерению и характеристик аппаратуры.
На практике полезно провести сравнительную проверку одного объекта двумя методами. Сначала выполняют двухпроводное измерение, затем подключают прибор по четырёхпроводной схеме, соблюдая требования производителя. Если результаты различаются, необходимо оценить влияние проводов, контактов, температуры и расположения щупов. Нельзя автоматически считать, что любое значение, полученное четырьмя проводами, обязательно верно: корректность подключения и состояние измерительной системы всё равно требуют проверки. При необходимости результат сопоставляют с контрольным образцом или подтверждают другим подходящим методом.
Для постоянного контроля качества стоит установить единый порядок измерений и документировать полученные данные. В отчёте полезно указывать сопротивление, температуру объекта, тип подключения, используемый прибор и условия испытания. Если проверка выполняется регулярно, динамика показаний поможет выявить постепенное ухудшение контакта ещё до выхода узла за допустимые пределы. При этом измерения должны проводиться на обесточенном оборудовании, если методика прямо не предусматривает иное и не установлены необходимые меры электробезопасности. Такой порядок позволяет применять результаты для технической диагностики и планирования обслуживания.
Точность начинается с правильно организованного измерения
Четырёхпроводный метод особенно полезен там, где небольшое сопротивление играет существенную роль в надёжности оборудования. Разделение токовой и измерительной цепей уменьшает влияние сопротивления потенциальных проводов и помогает точнее оценивать характеристики контактов, шин, обмоток и других низкоомных элементов. Это важно как при приёмочном контроле, так и при регулярной диагностике промышленного оборудования. При грамотной организации испытаний можно обнаруживать отклонения раньше, чем они приведут к нагреву или нарушению работы системы.
Однако достоверность результата зависит не от количества проводов само по себе, а от всей процедуры измерения. Нужно правильно определить границы исследуемого участка, обеспечить стабильный контакт, контролировать температуру и учитывать характеристики измерительного прибора. Если результаты регулярно фиксируются в одинаковых условиях, их можно уверенно сравнивать и применять для оценки изменений состояния оборудования. В таком случае низкоомное измерение становится полноценным инструментом контроля качества, а не просто числом на дисплее.
