Втулки – это важные элементы различных механизмов, обеспечивающие снижение трения, точное позиционирование деталей и долговечность узлов. Их применяют в автомобилестроении, авиации, станкостроении, энергетике и других отраслях промышленности. В зависимости от назначения втулки изготавливают из металлов, полимеров или композитных материалов, используя различные технологии обработки.
Основные методы изготовления втулок
Токарная и фрезерная обработка
Классический способ производства втулок – механическая обработка на токарных или фрезерных станках. Заготовка (обычно круглая) фиксируется в патроне, после чего режущий инструмент снимает лишний материал, формируя нужную геометрию.
Преимущества метода:
- Высокая точность (до микронных допусков).
- Возможность работы с различными материалами (сталь, бронза, латунь, алюминий, пластики).
- Гибкость в изготовлении нестандартных форм.
Недостатки:
- Высокая себестоимость при массовом производстве.
- Образование отходов в виде стружки.
Для сложных операций применяются станки с ЧПУ, которые позволяют изготавливать втулки с минимальными отклонениями от чертежа.
Штамповка и свёртные технологии

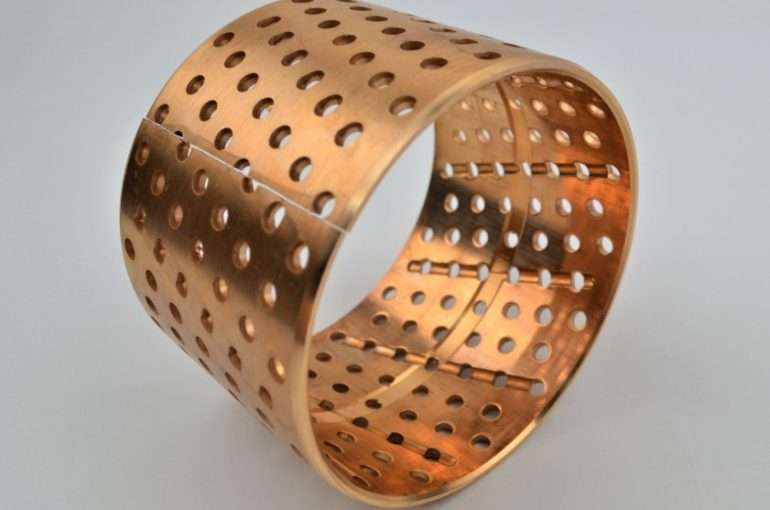

Если втулка имеет тонкие стенки (менее 1–2 мм), её чаще изготавливают не резанием, а методом штамповки. Свёртные втулки производятся из листового металла путём гибки, вырубки и формовки.
Преимущества метода:
- Экономия материала (минимум отходов).
- Высокая скорость производства.
- Возможность нанесения канавок, отверстий и других элементов без дополнительной обработки.
Недостатки:
- Ограничения по толщине стенок.
- Меньшая точность по сравнению с токарной обработкой.
Нестандартные втулки: когда требуется индивидуальное изготовление?
Стандартные втулки (например, по ISO 3547) подходят для большинства применений, но в некоторых случаях требуются доработки.
Изменение допусков и посадок
Если узел работает в условиях повышенных нагрузок или вибраций, стандартные посадки (H7, H8 и др.) могут не подойти. В этом случае втулки изготавливают с индивидуальными полями допусков, обеспечивая оптимальный натяг или зазор.
Модификация формы втулки
- Скошенные кромки – для облегчения установки.
- Сегментированные втулки – для компенсации теплового расширения.
- Фиксаторы (усы, выступы) – предотвращают проворачивание в корпусе.
Оптимизация системы смазки
Один из самых частых запросов – модификация маслораспределительных канавок. Они могут быть:
- Спиральными – для равномерного распределения смазки.
- Прямоугольными или ромбовидными – для удержания масла в зоне трения.
- Комбинированными – с каналами на внутренней и внешней поверхностях.
Канавки наносятся методом накатки или выштамповки в процессе изготовления.
Материалы для втулок
Выбор материала зависит от условий эксплуатации:
- Бронза (БрАЖ, БрОФ) – для высоких нагрузок и износостойкости.
- Сталь (закалённая, нержавеющая) – для работы в агрессивных средах.
- Алюминиевые сплавы – для лёгких конструкций.
- Полимеры (фторопласт, полиамид) – для сухого трения и коррозионной стойкости.
- Биметаллические втулки (сталь + бронза) – сочетают прочность и антифрикционные свойства.
Как заказать нестандартные втулки?
- Определите требования:
- Габариты, допуски, материал.
- Наличие канавок, отверстий, фиксаторов.
- Условия работы (нагрузка, температура, смазка).
- Предоставьте чертежи или описание:
- Если у вас есть готовая конструкторская документация – производство начнётся быстрее.
- Если нет – инженеры помогут разработать оптимальный вариант.
- Выберите способ изготовления:
- Токарная обработка (для точных и толстостенных втулок).
- Штамповка (для тонкостенных и серийных деталей).
- Получите готовые изделия с контролем качества:
- Проверка геометрии, твёрдости, шероховатости.
- При необходимости – нанесение покрытий (олово, тефлон, графит).
Изготовление втулок на заказ – это возможность получить детали, полностью соответствующие требованиям вашего оборудования. Современные технологии позволяют создавать как точные токарные втулки, так и экономичные штампованные решения с индивидуальными параметрами. Главное – правильно определить условия работы и выбрать оптимальный метод производства.
Если вам нужны нестандартные втулки – обращайтесь к профессионалам, и ваши механизмы будут работать безотказно!
