Фрезеровка капролона на ЧПУ: возможности и преимущества технологии

Обработка полимерных материалов на станках с ЧПУ открывает новые возможности для создания сложных деталей с высокими эксплуатационными характеристиками. Капролон (полиамид-6) занимает особое место среди конструкционных пластиков благодаря уникальному сочетанию свойств, а фрезеровка капролона на ЧПУ позволяет полностью раскрыть его потенциал.

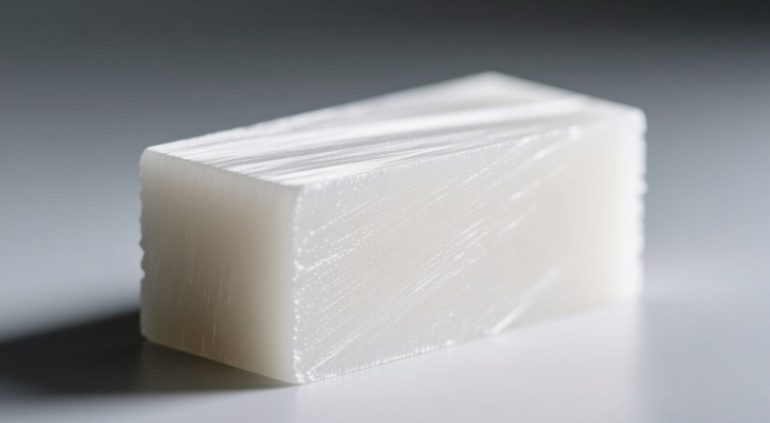

Что такое капролон и его основные свойства

Капролон — это отечественное название полиамида-6 (ПА-6), конструкционного полимера с комплексом механических и эксплуатационных характеристик:

• Высокая износостойкость: Коэффициент трения 0.1-0.3, устойчивость к абразивному износу
• Антифрикционные свойства: Работа без смазки в узлах трения
• Химическая стойкость: Устойчивость к маслам, бензину, растворителям, щелочам
• Ударная вязкость: Сохранение прочности при динамических нагрузках
• Низкий коэффициент трения: Идеален для подшипников, втулок, направляющих
• Диэлектрические свойства: Не проводит электрический ток

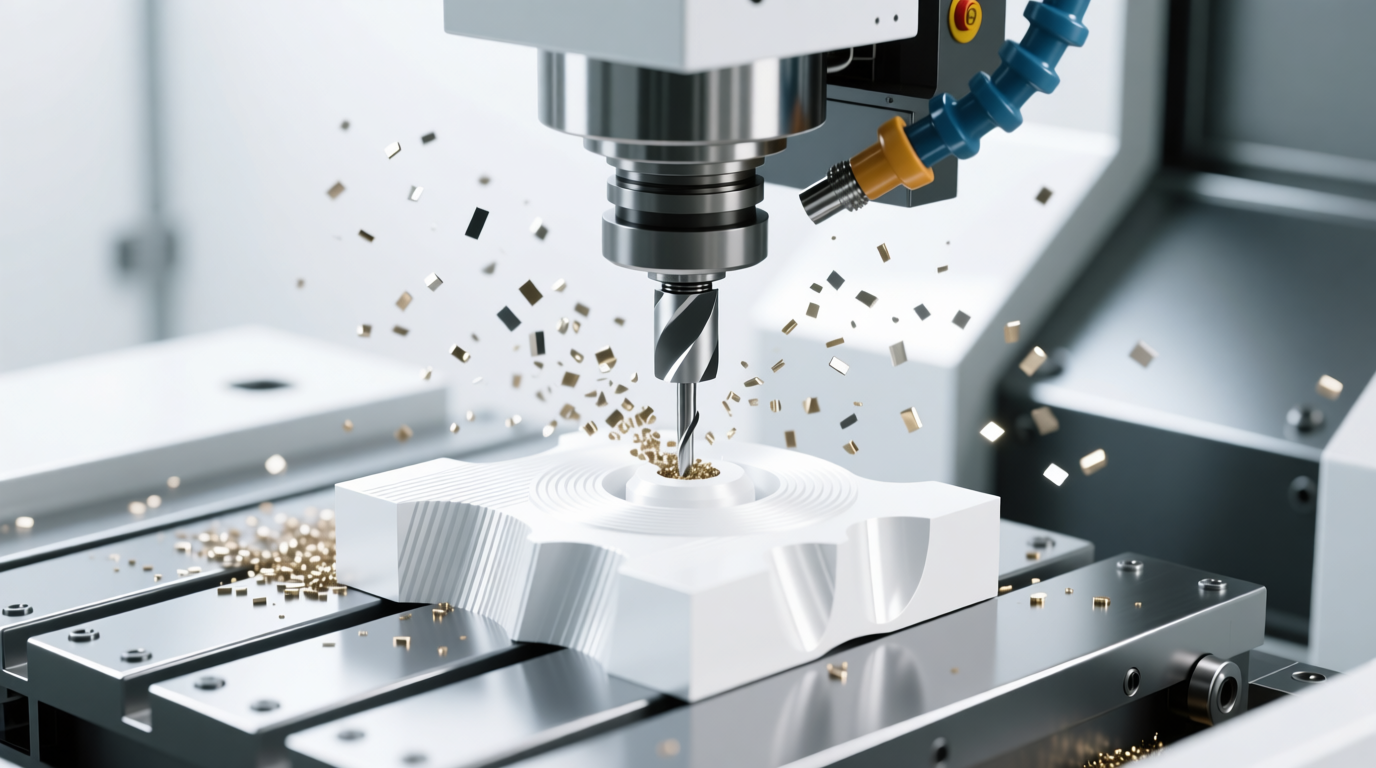

Технологические особенности фрезеровки капролона

Обработка капролона на станках с ЧПУ требует учета специфических свойств этого полимерного материала. Правильное понимание технологических особенностей позволяет достичь высокого качества поверхности и точности размеров готовых деталей.

1. Особенности резания полиамида-6

• Вязко-упругое поведение материала:
  • Капролон склонен к упругой деформации под нагрузкой резания, что требует особого подхода к закреплению заготовки
  • Необходимость компенсации «пружинения» материала после снятия стружки
  • Риск обратного прилипания стружки к обработанной поверхности
• Термическая чувствительность:
  • Температура плавления 220-225°C требует контроля нагрева в зоне резания
  • При перегреве возникает оплавление кромок и ухудшение качества поверхности
  • Локальный перегрев может приводить к изменению кристаллической структуры материала

2. Специфика образования стружки

• Тип стружки:
  • Преимущественное образование сливной стружки при правильных режимах
  • Риск образования элементной стружки при низких скоростях резания
  • Возможность налипания мелкой стружки на режущие кромки инструмента
• Удаление стружки:
  • Необходимость эффективного отвода стружки из зоны резания
  • Использование сжатого воздуха для продувки зоны обработки
  • Опасность повторного врезания стружки в обрабатываемую поверхность

3. Влияние гигроскопичности на процесс обработки

• Предварительная подготовка материала:
  • Обязательная сушка при 80-90°C в течение 4-8 часов перед обработкой
  • Влажность материала не должна превышать 0.2-0.3%
  • Контроль условий хранения заготовок перед обработкой
• Последствия повышенной влажности:
  • Образование пузырьков пара в зоне резания при перегреве
  • Ухудшение качества поверхности — матовость, микротрещины
  • Изменение размеров детали после обработки вследствие усушки

4. Особенности обработки тонкостенных конструкций

• Проблема вибрации и резонанса:
  • Необходимость использования динамической стабилизации в системах ЧПУ
  • Применение адаптивных стратегий обработки с поддержанием постоянной нагрузки на инструмент
  • Использование высокооборотных шпинделей (15,000-30,000 об/мин)
• Стратегии закрепления:
  • Применение вакуумных столов для равномерного распределения усилия зажима
  • Использование легкоплавких фиксирующих составов для сложных деталей
  • Многоточечное закрепление с контролем усилия зажима

5. Теплообразование и температурный контроль

• Источники тепла в процессе резания:
  • Деформация материала в зоне сдвига — 60-70% общего тепловыделения
  • Трение стружки о переднюю поверхность инструмента — 20-30%
  • Трение задней поверхности инструмента о обработанную поверхность — 10-20%
• Методы охлаждения:
  • Воздушное охлаждение с точной подачей через сопла инструментального держателя
  • Ограниченное применение СОЖ — только при чистовой обработке специальными составами
  • Использование криогенного охлаждения для ответственных деталей

6. Влияние наполнителей на процесс обработки

• Типы наполнителей и их влияние:
  • Модифицированный капролон с MoS2 — повышение износостойкости, но увеличение абразивности
  • Стеклонаполненный капролон — повышенная жесткость, но ускоренный износ инструмента
  • Углеволокно — высокая прочность, но необходимость использования алмазного инструмента
• Адаптация режимов резания:
  • Снижение скоростей резания на 20-40% для наполненных марок
  • Увеличение частоты замены инструмента при работе с абразивными наполнителями
  • Использование инструмента с износостойкими покрытиями

7. Особенности получения качественной поверхности

• Факторы влияния на шероховатость:
  • Геометрия режущей кромки — острота и чистота обработки инструмента
  • Виброустойчивость технологической системы
  • Температурный режим в зоне резания
• Методы улучшения качества поверхности:
  • Использование инструмента с полированными стружколомами
  • Применение чистовых операций с минимальными подачами
  • Использование финишных операций без изменения подачи

Специфика обработки

• Термопластичность: Требуется контроль температуры резания для предотвращения плавления
• Гигроскопичность: Необходимость предварительной сушки заготовок (4-8 часов при 80°C)
• Упругость: Риск деформации при неправильном закреплении
• Абразивность: Наполнители в материале могут вызывать ускоренный износ инструмента

Рекомендуемые режимы резания

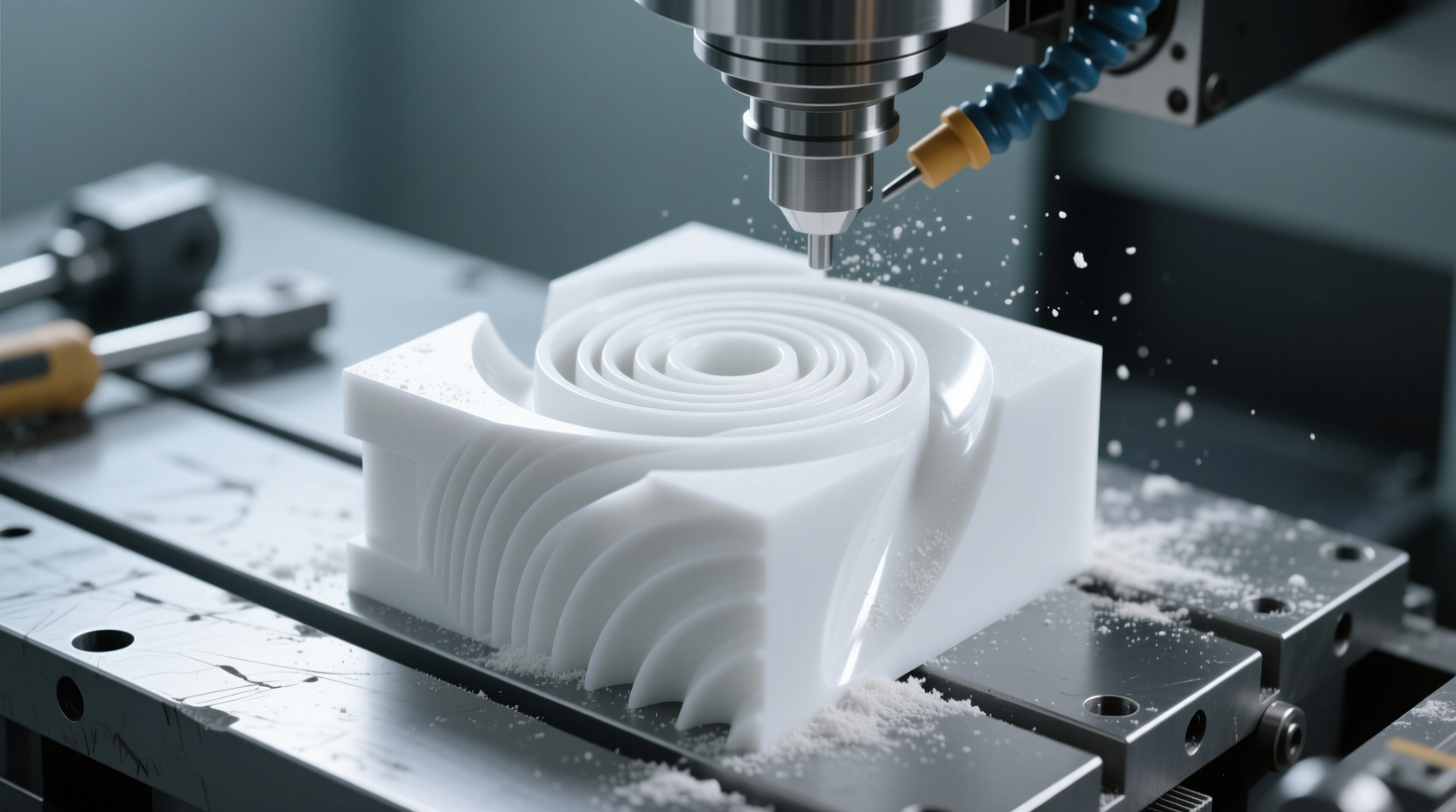

Преимущества фрезеровки капролона на ЧПУ

Обработка капролона на станках с числовым программным управлением предлагает комплекс преимуществ, которые делают эту технологию оптимальным выбором для производства деталей из полиамида-6. Рассмотрим детально каждое из этих преимуществ.

1. Технологические преимущества

Высокая точность и повторяемость

• Микронные допуски:
  • Возможность обеспечения размерных допусков ±0.02-0.05 мм
  • Стабильность геометрии в пределах 0.01 мм на всей партии деталей
  • Минимальная погрешность формы (цилиндричность, плоскостность, соосность)
• Воспроизводимость результатов:
  • Идентичность деталей в серии благодаря цифровому управлению процессами
  • Сохранение технологических параметров в памяти
  • Возможность быстрого повторного запуска производства после перерыва

Прецизионное качество поверхности

• Контроль шероховатости:
  • Достижение параметра Ra 0.4-0.8 при чистовой обработке
  • Отсутствие заусенцев и сколов на кромках
  • Равномерная текстура поверхности по всей детали
• Минимизация дефектов:
  • Отсутствие термических повреждений благодаря точному контролю режимов
  • Исключение механических напряжений и деформаций
  • Предотвращение расслоения материала в зонах резания

2. Конструктивные преимущества

Свобода геометрических форм

• Сложные 3D-контуры:
  • Возможность создания фасонных поверхностей любой сложности
  • Обработка под углами и в труднодоступных зонах
  • Фрезеровка тонкостенных конструкций (до 0.5 мм)
• Интеграция функциональных элементов:
  • Создание сложных пазов, канавок, отверстий за одну установку
  • Формирование резьбовых соединений и крепежных элементов
  • Изготовление деталей с переменной толщиной стенок

Гибкость проектных решений

• Быстрая адаптация к изменениям:
  • Мгновенное внесение изменений в конструкцию через CAD/CAM системы
  • Возможность создания вариаций детали без дополнительной оснастки
  • Простота модификации существующих проектов
• Оптимизация конструкции:
  • Возможность создания облегченных структур с сохранением прочности
  • Использование топологической оптимизации при проектировании
  • Интеграция функций нескольких деталей в одну

3. Производственные преимущества

Эффективность использования материала

• Минимизация отходов:
  • Коэффициент использования материала достигает 85-95%
  • Оптимальное раскроение листового капролона
  • Возможность вложенной обработки нескольких деталей
• Рациональное использование заготовок:
  • Обработка из стандартных прокатных размеров
  • Минимизация припусков на обработку
  • Использование остатков для мелких деталей

Производительность и скорость

• Высокие скорости обработки:
  • Скорости резания до 800-1000 м/мин при чистовой обработке
  • Сокращение времени цикла на 40-60% с универсальными станками
  • Одновременная обработка с нескольких сторон на 5-осевых станках
• Автоматизация процессов:
  • Непрерывная работа в автоматическом режиме
  • Возможность работы в «lights-out» режиме (без оператора)
  • Интеграция в роботизированные производственные ячейки

4. Экономические преимущества

Снижение себестоимости

• Оптимизация затрат на производство:
  • Снижение трудоемкости на 50-70%
  • Минимизация брака и доработок
  • Сокращение времени переналадки оборудования
• Эффективность инструмента:
  • Увеличение стойкости инструмента благодаря оптимальным режимам
  • Снижение затрат на оснастку и приспособления
  • Возможность использования стандартного инструмента

Гибкость производства

• Универсальность оборудования:
  • Обработка деталей различных размеров на одном станке
  • Быстрая переналадка между разными проектами
  • Возможность обработки других материалов при необходимости
• Масштабируемость:
  • Простое увеличение объемов производства
  • Возможность работы как в единичном, так и в серийном производстве
  • Быстрый запуск новых изделий в производство

5. Качественные преимущества

Стабильность характеристик

• Предсказуемость свойств:
  • Сохранение механических свойств капролона после обработки
  • Отсутствие внутренних напряжений в готовых деталях
  • Стабильность размеров в процессе эксплуатации
• Воспроизводимость эксплуатационных характеристик:
  • Постоянство коэффициента трения обработанных поверхностей
  • Стабильность износостойкости в партии деталей
  • Одинаковые антифрикционные свойства всех деталей

Контроль качества

• Встроенный мониторинг:
  • Возможность интеграции систем контроля процессов
  • Автоматическая компенсация износа инструмента
  • Регистрация и анализ параметров обработки
• Документирование процессов:
  • Автоматическое ведение технологической документации
  • Трассируемость параметров обработки для каждой детали
  • Возможность статистического анализа качества

6. Экологические преимущества

• Минимизация отходов:
  • Стружка капролона подлежит 100% переработке
  • Отсутствие вредных выбросов в процессе обработки
  • Минимальное потребление смазочно-охлаждающих жидкостей
• Энергоэффективность:
  • Оптимизированное энергопотребление современного оборудования
  • Сокращение общего энергобаланса за счет снижения времени обработки
  • Возможность рекуперации энергии в современных приводах

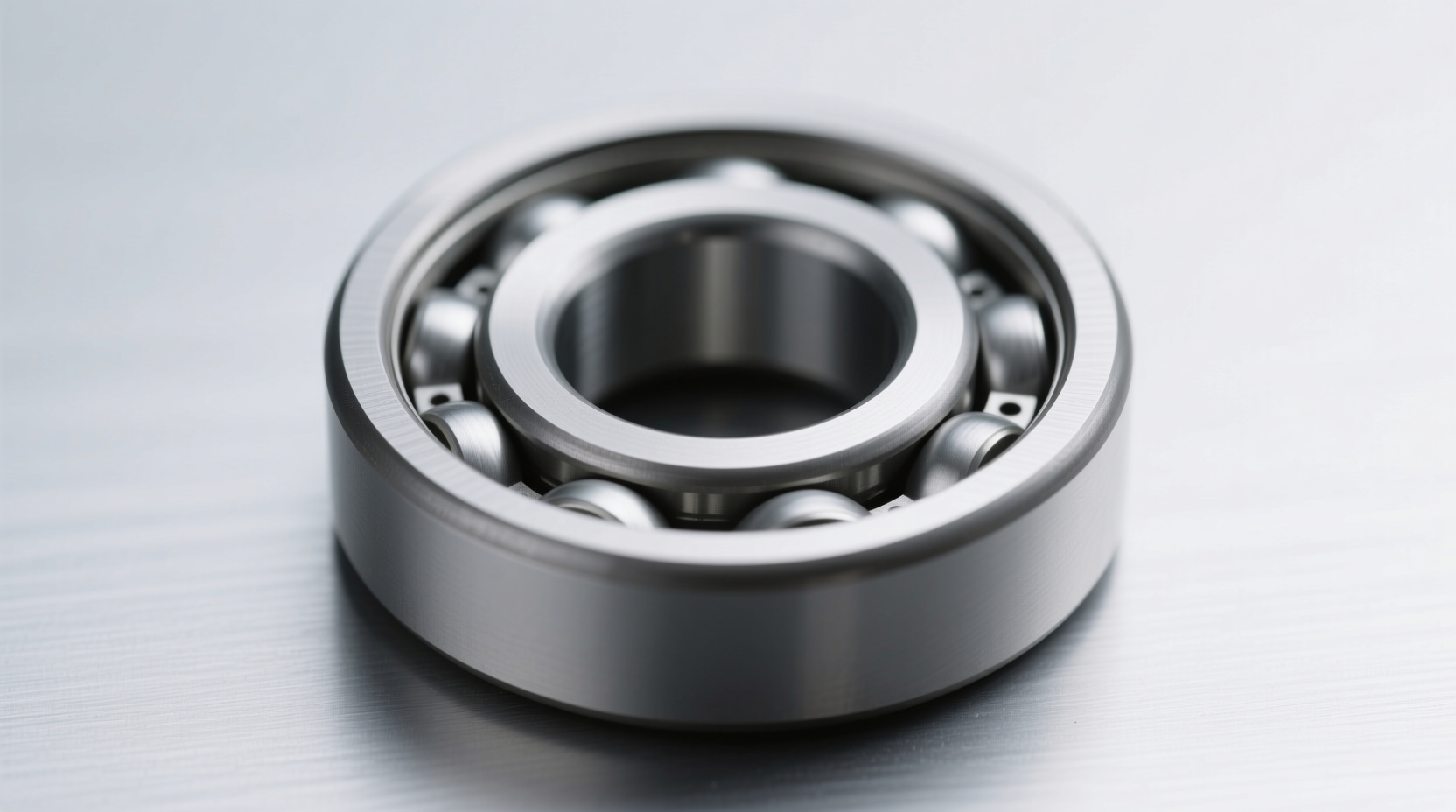

Области применения фрезерованных деталей из капролона

Промышленное оборудование

• Подшипники скольжения и втулки: Работа в условиях отсутствия смазки
• Шестерни и зубчатые передачи: Бесшумная работа, износостойкость
• Направляющие и салазки: Низкий коэффициент трения
• Крепежные элементы: Диэлектрические свойства, коррозионная стойкость

Пищевая промышленность

• Детали конвейеров: Соответствие санитарным нормам
• Элементы упаковочного оборудования: Износостойкость, химическая инертность
• Детали насосов: Стойкость к агрессивным средам

Специальные применения

• Электротехника: Изоляционные детали, корпуса приборов
• Медицинское оборудование: Биосовместимость, стерилизуемость
• Авиакосмическая отрасль: Легкость, прочность, стабильность размеров

Рекомендации по проектированию и обработке

Конструктивные особенности

• Радиусы скруглений: Минимальный радиус 0.5-1 мм для предотвращения концентраторов напряжений
• Толщина стенок: Рекомендуемая минимальная толщина 1.5-2 мм
• Уклоны: Проектирование углов выхода инструмента для сложных форм
• Отверстия и пазы: Учет упругих деформаций при проектировании посадок

Выбор инструмента

• Материал фрез: Твердый сплав (HM), желательно с покрытием TiN, TiAlN
• Геометрия: Острые режущие кромки, положительные передние углы
• Охлаждение: Воздушное охлаждение или минимальная подача СОЖ
• Крепление: Жесткая фиксация инструмента для предотвращения вибраций

Сравнение с альтернативными методами обработки

Фрезеровка капролона на станках с ЧПУ представляет собой высокоэффективную технологию для производства точных и долговечных деталей. Сочетание уникальных свойств материала с возможностями современного оборудования позволяет создавать изделия, превосходящие металлические аналоги по многим параметрам. Правильный выбор режимов обработки, инструмента и конструктивных решений обеспечивает стабильно высокое качество продукции при оптимальной себестоимости. Технология особенно востребована в отраслях, где требуются антифрикционные свойства, химическая стойкость и диэлектрические характеристики.
