Сп 40-101-96 проектирование и монтаж трубопроводов из полипропилена «рандом сополимер»

Монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов

Полипропилен на сегодняшний день является наиболее востребованным материалом при обустройстве трубопроводов для горячейхолодной воды. Одно из важнейших условий, обеспечивающих надежную эксплуатацию системы – правильное крепление полипропиленовых труб. Оно может выполняться несколькими способами, которые разделяют на две основные группы: наружный монтаж и внутренний.

Независимо от выбранного варианта монтажа, для его осуществления понадобятся специальные крепежные элементы и «расходники». В этом обзоре представлена актуальная информация, которая будет полезной при выборе крепежа и расходных материалов, необходимых для обустройства полипропиленовых магистралей.

Закрытая укладка труб

Первый способ уложить и прочно зафиксировать канализационные трубы – это спрятать их в толщу стен и перегородок.
После финишной отделки канализационные трубы в стене будут совершенно незаметны, они не будут «съедать» полезную площадь, и риск их повреждения во время ремонта снизится до минимума. Сделать это можно, если материал стен подлежит штроблению, при помощи которого в стене прокладываются каналы.

В целом инструкция проведения данных работ такова:

1. Разметка. Согласно заранее разработанной схеме прокладки канализационного трубопровода на стенах прочерчивается линия, по которой будет проложена труба, она совпадает с ее осью.
2. Штробление. По намеченным линиям в стене при помощи специальных инструментов прокладывают каналы – штробы. Они прокладываются таким образом, чтоб уложенная труба не испытывала напряжений, так как в этом месте труба может лопнуть.
3. Укладка труб. Если предполагается дальнейшее оштукатуривание, а по большей части оно предусмотрено, всю трубу оборачивают в мягкий материал. Также в нужных местах обеспечивается защита от повышенных температур при помощи теплоизоляционных материалов, особенно, если канализационные трубы изготовлены из полиэтилена или поливинилхлорида.

После окончания данного процесса можно производить оштукатуривание и финишную отделку.

Читайте также: ТЭН для радиатора – лучшее решение организации аварийного отопления

Закрытая укладка труб

Блог

Крепление канализационных труб является ответственным этапом качественного подведения коммуникации. Чтобы монтажные работы были проведены с должным соблюдением всех стандартов, нужен не только опыт, но и знание определенных плавил и правовых постановлений.

В данной статье мы рассмотрим крепление труб канализации: способы и моменты, которым стоит уделить внимание при монтаже.

Прокладка канализационной сети может быть произведена скрытым (закрытая укладка) или открытым способом монтажа (крепление канализационных труб к стене) согласно пункту 17.9 СНиП 2.04.01-85. Но установка отводных сетей возможна далеко не на всех объектах и типах помещений: конкретный перечень и существующие исключения перечислены в подпункте 10 раздела №17 вышеуказанного нормативно-правого акта.

К преимуществам закрытого типа относится следующее:

• Экономия полезной площади;
• Эстетичность;
• Низкий риск повреждений.

В свою очередь открытая прокладка коммуникационной сети обладает такими достоинствами, как:

• Простота монтажа;
• Удобство в ремонте;
• Универсальность.

Закрытый тип монтажа подразумевает обязательное штробление стен, что во многих случаях просто невозможно. Например, если нужно крепление трубы канализации к сэндвич панели или нужно сделать прокладку канализации в зданиях со слабым каркасным основанием. Таким образом, наиболее широкое распространение получил открытый монтаж, которому мы и уделим внимание в данной статье.

Правила монтажа полипропиленовых трубопроводов

Доброго времени суток, мой читатель или читательница! В этой статье я кратко перечислю правила монтажа полипропиленовых трубопроводов. Основная операция, при монтаже полипропиленовых трубопроводов — пайка. С нее и начнем!

Правила пайки полипропиленовых труб

Полипропиленовые трубы и фитинги соединяются друг с другом при помощи пайки. Метод несложный, но тем не менее некоторые правила нужно соблюдать. Перечислим эти правила ниже:

Первое, что нужно сделать это подготовить к работе сварочный аппарат — смонтировать на греющей поверхности необходимые насадки, установить сварочный аппарат на штатив (аппарат должен стоять на ровной поверхности), включить в сеть и выставить на термостате необходимую температуру (на дешевых китайских аппаратах выставлять ничего не нужно — они нагреваются до 260° С автоматически ). После того как «сварочник» разогрелся до рабочей температуры, можно приступать к пайке. Перед пайкой необходимо ровно отрезать трубу, убрать с ее краев заусенцы и отметить маркером расстояние, на которое труба будет вставляться в раструб. Производители еще рекомендуют обезжиривать поверхность труб, но вполне достаточно, чтобы труба просто чистой. Для армированных металлической фольгой труб необходимо воспользоваться специальной зачисткой (для труб с наружной армировкой) или торцевателем (для труб с внутренней армировкой)

Если труба армирована стекловолокном, то нужно просто ровно отрезать. Далее фитинг и труба вставляются в насадку на сварочном аппарате (важно вставлять трубу и фитинг ровно, иначе пайка будет некачественной) и вы начинаете отсчитывать время, необходимое на разогрев. Для разных диаметров труб время будет разным (его мы приведем ниже в таблице).

Диаметр, мм.	Расстояние, на которое нужно вставлять трубу в раструб, мм.	Время нагрева, сек.	Время охлаждения пайки, мин
20	17	6	2
25	19	7	2
32	22	8	4
40	24	12	4
50	27	18	4
63	30	24	6
75	32	30	6
90	35	40	8

После завершения работ, необходимо выключить сварочный аппарат из сети и дождаться пока он остынет. После этого можно скручивать насадки и складывать его в ящик. Не стоит остужать сварочный аппарат при помощи воды. Это приведет к поломке оборудования.

Для большей наглядности всего, что сказано выше посмотрите вот это видео:

Читайте также: Особенности систем теплого пола от компании Валтек

Для монтажа полипропиленовых труб у стен и в труднодоступных местах вам понадобится напарник. Бывают сложные случаи, когда приходится использовать двух напарников и два паяльника одновременно. Поэтому заранее ищите себе компаньона для проведения монтажных работ.

Как посчитать количество креплений для полипропилена?

Опора для полипропиленовых труб.

Полипропиленовые трубы имеют нормативы по количеству креплений на единицу длины. Это количество зависит от диаметра трубы и температурного режима. Для наглядности приведем эти данные в виде таблицы:

Диаметр трубы, мм	Расстояние между крепежом, мм.
20°С	30°С	40°С	50°С	60°С	70°С	80°С
20	600	600	600	600	550	500	500
25	750	750	700	700	650	600	550
32	900	900	900	800	750	700	650
40	1000	1000	900	900	850	800	750
50	1200	1200	1100	1100	1000	950	900
63	1400	1400	1300	1300	1150	1150	1000
75	1500	1500	1400	1400	1250	1150	1100
90	1800	1600	1500	1500	1400	1250	1200

Теперь нужно просто разделить общий метраж трубы на расстояние, которое указано в таблице и вы получите количество креплений.

Расположение креплений нужно продумывать отдельно. Обычно, это делается в процессе создания проекта.

На опорах экономить не стоит, они нужны для защиты трубопроводов от деформаций, возникающих под действием температуры.

Инструмент для монтажа полипропиленовых труб

Для монтажа полипропиленовых труб необходим следующий инструмент:

• Сварочный аппарат.
• Насадки — колодочные или парные, в зависимости от того, какой у вас сварочный аппарат.
• Резак для пластиковых труб.
• Маркер для нанесения отметок на трубу.
• Строительный уровень.
• Гаечный ключ для закручивания резьбовых соединений.
• Ременной ключ для комбинированных муфт — очень удобная вещь для закручивания комбинированных муфт без шестигранника.
• Нить, ФУМ или анаэробный герметик для уплотнения резьбовых соединений

Ключ для комбинированных муфт.Колодочные насадки для пайки полипропилена.

Не слишком длинный список получился, но здесь самое необходимое и лучше ничего не забывать. По своему опыту знаю, что крайне неудобно работать без ременного ключа и маркера.

Технические характеристики

Барабанный паровой котёл имеет следующие технические характеристики:

• КПД до 90% за счёт разделения пара и воды в барабанах, которое обеспечивает высокую производительность нагрева;
• рабочее давление варьируется в пределах от 17 до 18 Мпа;
• толщина используемой листовой стали варьируется в пределах от 13 до 40 мм, в зависимости от рабочего давления;
• количество образуемого пара 4-25% от поступающего объёма воды;
• периодичность продувки котла через каждые 12-16 часов работы;
• возможность пуска при низких температурах благодаря отделению холодного пара;
• исключение резких скачков температуры за счёт аккумулирующих тепло барабанов;
• ограниченная скорость запуска из-за необходимости исключения термических напряжений в сварных швах конструкции;
• отношение количества воды к количеству пара, проходящих через контур циркуляции в единицу времени, составляет от 5 до 50.

Барабанный котел имеет КПД до 90%

Закрытая прокладка полипропиленовых труб

При прокладке закрытым способом неармированных труб, используемых для транспортировки горячих жидкостей, необходимо:

• в стене под штукатуркой, вокруг колен и тройников на вертикально и горизонтально расположенных трубах оставлять пространство в 3–4 см. Так как движение трубы происходит в осевом направлении, то необходимо обеспечить свободное пространство и до ближайшего препятствия — для систем горячего водоснабжения не менее 7, а для систем отопления — не менее 10 мм на каждый метр длины прямолинейного участка;
• в штробе, пробитой в стене, обеспечить зазор не менее 70% от диаметра трубы на данном участке. Зазор должен быть симметричным по обе стороны от трубы. Возможно это сделать несколькими способами. Например, проложить трубы в специальной трубчатой изоляции из вспененного полиэтилена или вспененного полиуретана (может быть рекомендована для труб диаметром до 25 мм, в системе горячей воды толщина изоляции 9 мм). Создать центрирующие опоры из строительной пены, поддерживающие трубу в штробе. Штроба в этом случае не заливается, а закрывается наклад ной пластиной. Можно проложить трубы в стене или в стяжке пола в канале из гофрированной ПВХ трубы. Гофрированную трубу при этом нежела тельно заменять на гладкую или изготовленную из другого материала, так как жесткость трубы должна быть доста точна для парирования усадки цементного раствора.

Прокладка полипропиленовых труб в местах прохода через строительные конструкции стен и перегородок, полипропиленовые трубы следует прокладывать в футлярах или гильзах из металла.

Проход полипропиленовых труб через перекрытие и стену

Читайте также: Советы, как выгнать воздух из водяного теплого пола

Внутренний диаметр гильзы должен быть больше на 20-30 мм наружного диаметра проходящего в ней трубопровода. Этот зазор заполняется мягким негорючим материалом, способствующим свободному перемещению трубопровода, вдоль оси. Край гильзы должен выступать за пределы строительной конструкции на 30-50мм.

Запрещается располагать в гильзе стыковые соединения как разъёмного, так и не разъёмного характера.

В случае, когда прокладка полипропиленовых труб осуществляется в слое бетона или цементно-песчаного раствора, то запрещается замоноличивать разъёмные резьбовые соединения.

Какой диаметр выбрать

При проектировании отопительного контура в частном доме или квартире важно учесть множество нюансов. Прежде всего определитесь с диаметром каналов. Показатель сечения конструкций напрямую связан с допустимым рабочим давлением. Существует множества вариантов диаметра каналов.

Можно выбрать продукцию с таким сечением:

1. Свыше 200 мм. Такие изделия применяют для создания отопительного контура в больших зданиях. Например, в больницах, школах или гипермаркетах.
2. От 25 до 32 мм. Применяют для создания центрального отопительного контура в многоэтажных зданиях.
3. От 20 до 25 мм. Этот вариант идеально подходит для монтажа отопительной системы в частных домах. Основной контур монтируется посредством каналов с сечением двадцать миллиметров. Для сооружения стояков используют конструкции с сечением двадцать пять миллиметров.
4. До 16 мм. Данную разновидность применяют при создании и монтаже «теплых полов». Для решения задачи нужно пользоваться фитингами.

Выбор полипропиленовой продукции также связан с показателем давления. Рассматриваемая продукция обладает определенной маркировкой.

Одними из лучших на сегодняшний день для отопления считаются немецкие полипропиленовые трубы (https://agpipe.ru/plastikovye-truby-dlya-otopleniya/polipropilenovie_trubi_dlya_otopleniya), они полностью сертифицированы на территории России и имеют ГОСТ. Приобрести можно у представителя завода Группы компаний Агпайп.

Производятся такие виды изделий:

• PN25. Каналы лучше всего подходят для создания отопительных контуров. Они обладают хорошими свойствами. Данная продукция держит показатель давления до 2.5 МПа.
• PN20. Каналы считаются универсальными. Способны держать давление до 2 МПа. Максимальный уровень температуры носителя не должен превышать восемьдесят градусов. Данный вариант преимущественно используют при обустройстве горячего водоснабжения.
• PN16. Конструкции могут переносить давление до 1.6 МПа. Максимальный температурный уровень носителя составляет шестьдесят градусов. Резкие скачки температуры могут привести к преждевременной поломке изделий. Слабо подходят для создания отопительных систем.
• PN10. Изделия держат давление до 1 МПа. Показатель температуры носителя должен быть до сорока пяти градусов. Стоимость данной разновидности каналов наиболее низкая. Но и надежность этих каналов довольно слабая.

Обзор государственных стандартов на полипропиленовые трубы

К большинству изделий во всем мире применяются различные системы контроля, регламентирующие их производство и применение.

Основными нормативными документами в России являются СП, СНиП, ГОСТ: полипропиленовые трубы попадают под требования СП 40-101-96, СНиП 2.04.01-85, ГОСТ Р 52134-2003 и другие.

Основные требования ГОСТ, предъявляемые к трубам из полипропилена

ГОСТ Р 52134-2003 «Трубы напорные из термопластов … Общие технические условия» регламентирует:

• Область применения: трубы из термопластов круглого сечения и фитинги применяются для транспортировки питьевой и технической воды, предназначены для обустройства систем ХВ и ГВС, отопления жилых и нежилых зданий.
• Основные параметры и размеры приведены в документе в табличном виде, в этом параграфе содержатся данные о том, какие согласно ГОСТ 52134 2003 труба полипропиленовая должна иметь наружные и внутренние диаметры, толщину стенок, допустимые отклонения и т.п.
• Технические требования: большой параграф содержит характеристики, требования к надежности, сырью, материалам, комплектующим, рекомендации по комплектности, маркировке, упаковке.
• Требования по безопасности и охране окружающей среды: это раздел указывает классы опасности при производстве труб, содержит ссылочные требования.
• Правила приемки: здесь говорится о методах испытаний, размерах партий, порядке отбора образца труб и фитингов для тестовых проверок и т.д.
• Методы контроля: раздел регламентирует порядок проведения испытаний изделий.

Большими и важными разделами также являются: транспортировка, условия хранения, монтаж труб. Кроме того, к ГОСТ прилагаются различные расчетные таблицы.

Трубы и комплектующие к ним

Что регламентируют СП, СНиПы

Своды правил, строительные нормы и правила устанавливают регламенты на проектирование, монтаж и эксплуатацию водопроводных, отопительных и канализационных систем, в том числе из полипропиленовых труб. Смонтированные с учетом требований СП и СНиП полипропиленовые трубы будут работать наиболее эффективно и долговременно.

Труба ПП: ГОСТ, СНиП и большинство остальных нормативных документов сегодня переведено в электронный вид

Какие действуют нормы крепления полипропиленовых труб

Прокладка трубопроводов из полипропилена должна выполняться в соответствии с нормативами, указанными в ГОСТ 52134-2003. В этом стандарте представлены все необходимые требования по креплению напорных труб из полипропилена. Соблюдение данного стандарта гарантирует надежную эксплуатацию систем и отсутствие протеканий при нормальных рабочих параметрах (температурадавления) в системе.

Крепление труб должно выполняться таким образом, чтобы компенсировать их тепловое расширение. Для решения этой задачи применяют неподвижные элементы скользящего крепления, которые способны реагировать на температурные перепады (одинарныедвойные клипсы).

Свод строительных правил 40-101-96 указывает на недопустимость жесткого крепления труб из полипропилена. Поэтому необходимо использовать неподвижные элементы скользящего крепления, которые компенсируют линейные расширения.

Открытая укладка и крепление труб

Данный способ обладает меньшей трудоемкостью, он более прост и универсален, поэтому его применяют значительно чаще. Существуют две разновидности этого метода: при одном труба закрепляется в хомуте неподвижно, при другом – она имеет возможность скользить в продольном направлении. Для этих методов используются крепежные хомуты для канализационных труб разного типа.

Помимо крепежных, в каждом из способов используются звукопоглощающие хомуты или муфты, чтоб ослабить шум, издаваемый канализационными стоками при их прохождении по трубе.

Особого внимания требует подбор диаметра хомутов: если выбрать изделия, точно повторяющие диаметр трубы, трубопровод не будет иметь свободы в узлах крепления, и в случае температурной деформации может быть поврежден.

Жесткий тип крепежа может быть использован только в отапливаемых помещениях с постоянной температурой, так как его применение не дает возможности компенсировать температурные деформации, которые система испытывает при изменениях в этой области.

Читайте также: Как и чем утеплить трубы отопления в подвале частного дома

В целом процесс монтажа при использовании обоих методов выглядит аналогично и, освоив его, можно произвести монтаж канализации достаточно быстро и качественно. Вот краткая инструкция по его выполнению.

Разметка

Крепеж, установленный у разветвления

На этом этапе согласно составленному проекту на стенах размечается маршрут прокладки труб. Проложенная линия соответствует оси трубы, и этого следует придерживаться на дальнейших этапах. Размечаются также места, где будут установлены крепежные элементы

Особое внимание уделяется точкам, где имеются отводы и разветвления, там наличие опор обязательно

Расстояние между точками, где будет установлен крепеж, зависит от диаметра трубы: считается, что для прочной фиксации расстояние между хомутами не должно быть меньше ее десятикратного поперечника.

Установка крепежа

По возможности, хомут для крепления канализационных труб устанавливается на минимальном расстоянии от стены. Это делается для того, чтоб сократить потери полезной площади и снизить риск повреждения трубопровода. Если планируется скользящее крепление, в хомуты вставляются специальные вкладыши. В случае, если они отсутствуют, следует закруглить специальным инструментом края хомута для того, чтобы избежать повреждения трубы его острыми краями. Крепление хомутов к стене осуществляется при помощи саморезов, иногда они входят в конструкцию хомута.

Хомут для крепления труб

Монтаж труб

После того, как крепеж подготовлен и установлен, можно приступать к монтажу труб. Эта процедура не отличается сложностью: труба вставляется в хомут, и в зависимости от его конструкции просто защелкивается или же фиксируется металлической шпилькой.

Правильное и качественное крепление канализационных труб обеспечит исправную и длительную работу всей системы. Самостоятельно выполнение работ при достаточном освоении навыков может дать результат, практически не уступающий действиям профессионалов, позволяя также достигнуть определённой экономии.

Когда лучше применять клипсы крепления полипропиленовых труб

Для монтажа трубопроводов из полипропилена используются нейлоновые клипсы. Эти детали обладают необходимой устойчивостью к высоким температурам и прочностью. Размер клипсы должен подбираться исходя из диаметра трубы (наружного). Крепление полипропиленовых труб выполняется в соответствии с монтажными требованиями. Преимущество монтажа трубопроводов с помощью клипс:

Быстрая и надежная прокладка трубопроводов. Крепление клипс к стене или другой поверхности выполняется саморезами.

Этот вариант крепления может использоваться для прокладки магистралей из полипропиленовых труб разного назначения, которые работают в широком температурном диапазоне.

Крепление полипропиленовых труб клипсами обеспечивает эстетичный вид трубопровода без дополнительных закрывающих конструкций.

Крепление может выполняться без специальных приспособлений и инструментов.

Клипсы для труб из полипропилена применяют для крепления водопроводных и отопительных магистралей. С их помощью можно выполнить крепление магистрали к поверхностям из дерева, гипсокартона, бетона или кирпича. В каталогах производителей представлены одинарные и сдвоенные клипсы. При параллельном креплении трубопроводов, в зависимости от расстояния между магистралями, используются две одинарные либо одна двойная клипса. Одинарные крепежные элементы легко крепятся друг к другу без специальных приспособлений. Так можно выполнить монтаж нескольких параллельных веток из полипропиленовых труб.

Наборы клипс могут комплектоваться ремешками, которые предохраняют выпадение трубы из крепления.

Выполняя монтаж магистрали из полипропиленовых труб, необходимо соблюдать интервал крепления. При установке клипс на чрезмерно большом расстоянии между опорами может происходить провисание трубопровода. Оптимальные интервалы крепления для труб разного размера представлены в таблице:

Таблица 1

До выполнения работ по креплению полипропиленовых труб их необходимо соединить между собой. Для этого используется стыковое, полифузное сваривание или соединение электрофитингом. Для того чтобы быстро и качественно выполнить монтаж трубопровода, специалисты рекомендуют руководствоваться следующим алгоритмом действий:

До начала выполнения монтажных работ необходимо разметить будущую магистраль по периметру. Надо обеспечить небольшой уклон трубопровода.

В точках крепления магистрали нужно просверлить отверстия под дюбели.

В отверстия установить клипсы.

С помощью молотка и отвертки произвести установку дюбелей.

Выполнить установку клипс.

Инструменты и приспособления

Для полифузной сварки используется специальный электроприбор в комплекте с необходимыми нагревающими насадками и проводом для подключения к сети. Контроль температуры насадок осуществляется при помощи контактного термометра. Для обрезки трубопроводов применяют специальный резак, оборудованный режущим роликом, ножницы для труб или ножовку по металлу. Трубы «Розма Ital» типа PPR Stabi готовят к сварке при помощи специального обрезного приспособления. Для зачистки торцов используется карманный нож с острым коротким лезвием.

При выполнении сварки могут потребоваться также спирт, тряпка из натуральной ткани, маркер, складной метр или рулетка. Детали, диаметр которых превышает 50 мм, сваривают при помощи шабера и специального монтажного средства.

Специфика трубопровода из полипропилена

Полипропилен является востребованной в строительной индустрии разновидностью пластика, который обработан полимерным составом, способствующим долговечности и прочности материала.

Преимущества

• привлекательная цена;
• впечатляющие показатели теплопроводности;
• долговечность;
• устойчивость к воздействию коррозионных процессов, высокому давлению и температурным перепадам;
• легкость и гибкость.

Полипропиленовый трубопровод как часть системы отопления имеет ряд специфических характеристик:

• высокое внутреннее давление (больше 10 атм.);
• гибкость;
• герметичность.

Как выбрать полипропиленовые трубы

Запретов на самостоятельную прокладку трубопровода в своем доме не существует, поэтому, в принципе, человеку, владеющему навыками монтажа и имеющему представление о проектировании сантехнических систем, можно самому приобрести трубы и комплектующие к ним и осуществить прокладку.

При наличии опыта и специальных инструментов прокладку труб можно произвести самостоятельно

Специалисты по установке трубопроводных систем сами приобретают необходимые комплектующие и предоставляют комплексную гарантию на выполненные работы (материалы + монтаж).

Чтобы не ошибиться и приобрести трубы с нужными характеристиками, необходимо:

1. внимательно изучить сертификат на полипропиленовые трубы в магазине, в нем обязательно должна содержаться информация о классе эксплуатации изделия согласно Госстандарту, существует 6 классов ПП труб:

1. оценить качество исполнения труб и фитингов: наружная и внутренняя поверхности труб должны быть гладкими, сечение должно иметь идеально круглую форму; не допускается присутствие в материале раковин, трещин, заусенцев и пузырьков; цветные модели должны иметь равномерную окраску;
2. поинтересоваться о гарантии на изделия, любая труба и комплектующие к ней должны быть наделены гарантией поставщика.

Важно учитывать, что допустимая температура хранения полипропиленовых труб не ниже – 20С. Поэтому не стоит покупать продукцию зимой на улице или в неотапливаемых магазинах.. Внешний осмотр труб и комплектующих должен удовлетворять покупателя

Внешний осмотр труб и комплектующих должен удовлетворять покупателя

Полипропиленовые трубы просты в монтаже, надежны, эстетичны. На них заявлен большой срок эксплуатации – 50 лет. Но необходимо помнить, что долговременное безаварийное использование трубопроводных систем, смонтированных с соблюдением нормативов, возможно только при нормальных условиях.

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

• с использованием тройников-распределителей – последовательным;
• через коллектор;
• с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Читайте также: Как выбрать и где установить клапан сброса воздуха

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Виды хомутов

В сантехнике существуют следующие разновидности крепежных узлов для фиксации канализационных сетей:

Разновидности хомутов для фиксации трубопровода

• Обжимные хомуты, с помощью которых можно не только зафиксировать, но и обжать место стыка труб и фитингов, страхуя герметичность сопряжения.
• Направляющие хомуты, которые используют в процессе позиционирования трубопровода относительно опорной поверхности. Это скорее маркеры, чем крепежные узлы.
• Опорные хомуты, с помощью которых и осуществляется крепление канализационных труб к стене. Такие крепежные элементы оснащают резиновыми компенсаторами вибрации и линейной деформации.
• Предохранительные хомуты, которые монтируют на сложных участках, нуждающихся в дополнительной «поддержке».

Труба зафиксированна опорным хомутом

Причем все указанные разновидности хомутов предполагают две схемы крепления трубопроводов к опорной поверхности: жесткую и плавающую.

И первый (жесткий) вариант фиксации, осуществляется с помощью обжимных или опорных хомутов, которые подводят под раструб трубы или одевают на корпус фитинга. Основная задача такого крепежа – это надежная фиксация узла сопряжения отрезков трубопровода или труб и фитингов.

Второй (плавающий) вариант фиксации, реализуется с помощью направляющих или опорных хомутов. Диаметр стяжки крепежного элемента, в данном случае, всегда больше наружного диаметра трубы, которая может смещаться в продольном направлении.

Когда целесообразно применять хомуты для крепления полипропиленовых труб

На крепления полипропиленовых труб цена зависит от используемых крепежных элементов и веса трубы. Для тяжелых труб большого диаметра необходимо использовать крепежные хомуты. Эти элементы имеют прокладку из резины, которая гасит вибрацию и винтовые стяжки для надежного крепления. Хомуты прочно фиксируют даже очень тяжелые трубы при сильных колебаниях. В комплекте идет шпилька и дюбель. На рынке представлены пластиковые или металлические хомуты. Специалисты рекомендуют для прокладки полипропиленовых труб использовать пластиковый крепеж, что обеспечит одинаковые прочностные характеристики конструкции. Крепление трубопровода выполняется в виде жесткой или плавающей конструкции:

Для жесткого монтажа хомуты необходимо максимально затянуть на трубах. Такое крепление применяют в точках, расположенных ниже раструба. Этот монтаж исключает любое смещение магистрали.
• Крепление плавающим способом предполагает неплотное затягивание хомута. При этом между крепежом и полипропиленовой трубой остается зазор. Это обеспечивает необходимую подвижность магистрали при температурных линейных расширениях.

В специализированных магазинах представлены хомуты для полипропиленовых труб с прокладкой из резины или без нее. Наличие резинового уплотнителя обеспечивает звукоизоляцию при эксплуатации магистрали и защищает ее от вибраций.

Выполняя плавающее крепление полипропиленовых труб к стене, расстояние между хомутами необходимо подбирать исходя из диаметра трубы. Нормативные значения для трубопроводов разного назначения приведены в таблице 2.

Таблица 2

Прячем трубы в стене пошаговая инструкция

Часто хозяева хотят установить полипропиленовые трубы в стене, и не зря. Это лучший вариант с эстетической точки зрения. Но перед началом работ возникает масса вопросов: как будут вести себя замурованные трубы; каким образом произвести монтаж. Давайте разберем все по порядку.

Можно ли установить ПП трубы в стене

Полипропилен — материал, который обладает высокими показателями стойкости к химическим веществам и коррозии. Поэтому монтаж труб в стене вполне допустим

Чтобы система коммуникации прослужила долго, важно при укладке оставлять необходимый зазор пространства для расширения трубы с горячей водой. Кроме того, сама система должна быть по возможности монолитной, с наименьшим количеством соединений

Труба по всему периметру должна быть дополнительно защищена теплоизоляцией. Это может быть гофрированный картон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания.

Важно предусмотреть в закрытой системе коммуникации возможность свободного доступа к кранам (вентилям). Обычно на это место устанавливают специальные дверцы или лючки. . Прокладка ПП труб в стене

Прокладка ПП труб в стене

Проводим монтаж труб в стене

Любые монтажные работы начинаются с нанесения разметки. Сделать ее можно с помощью простого карандаша. Далее приступайте к основной работе:

1. С помощью болгарки (перфоратора) необходимо сделать 2 параллельно идущих углубления в стене строго по разметке — штробы. Для работы с болгаркой стоит использовать диск с алмазной обработкой зубьев или простой диск для резки по камню.
2. Зубилом или перфоратором удалите материал между 2 -мя разметками, соединяя их в одну.
3. В готовые штробы вставляется полипропиленовая конструкция. Сверху полипропиленовые трубы в штробе закрывают цементным раствором.
4. Финишная отделка производится штукатуркой или другим строительным материалом.

Финальным действием через час после монтажа является тестирование работы системы. Трубы необходимо заполнить водой и проследить, нет ли протечек, провисания и других неисправностей в работе водопровода. Если таковых не обнаружено — поздравляем, вы правильно совершили крепление ПП труб.

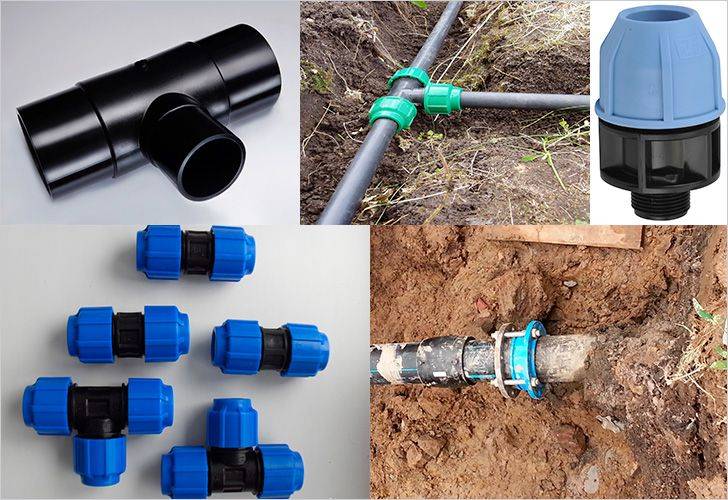

Соединение труб из разных материалов

В некоторых случаях при монтаже системы возникает необходимость стыковки труб из разных материалов. Это может быть соединение старого чугунного стояка с пластиковой наружной канализацией или наоборот. В любом случае будут соединяться чугун и пластик. Соединение производится при помощи резиновой манжеты, которую можно приобрести в магазине сантехники. Технология процесса следующая:

1. Зачищается раструб от грязи, ржавчины, краски и высушивается.
2. Наносится на внутреннюю поверхность раструба сантехнический силикон таким образом, чтобы он заполнил имеющиеся выемки.
3. Наносится силикон на наружную сторону уплотнения манжеты.
4. Вставляется манжета в раструб.
5. Вставляется пластиковая труба в манжету.

При повреждении чугунного раструба он обрезается болгаркой. Операции по соединению практически идентичны, за исключением того, что манжета надевается на чугунную трубу. После этих операций необходимо в течение 2-х часов дать возможность силикону подсохнуть. Затем приступают к проверкам системы.

Способы крепления к стене труб из полипропилена

Крепление полипропиленовых труб к стене играет большую роль при устройстве домашнего водопровода. От того насколько правильно будут выполнены все действия будет напрямую зависеть срок службы коммуникаций. В большинстве случаев водопроводные трубы в домах выполнены из металла или пластика.

Металлические изделия быстро забиваются и приходят в негодность. Кроме того, разводка водопровода из стали это довольно трудоёмкий процесс. Пластиковые трубы более долговечны и удобны в установке. Главное – это точно соблюсти расстояние между крепёжными элементами.

Рассмотрим все нюансы, связанные с этой операцией.

Способы крепления

Для монтажа полипропиленовых изделий обычно используются хомуты или специальные клипсы. Выбор крепежа напрямую зависит от диаметра и целевого использования трубопровода.

Клипсы. Такие крепёжные элементы изготавливаются из нейлона. Это лёгкий, эластичный, но в то же время очень прочный материал, который устойчив к температурным воздействиям и механическим повреждениям. Используются изделия для крепления к стене водопроводных труб небольшого диаметра. Благодаря презентабельному внешнему виду, элементы крепежа не нуждаются в маскировке, они довольно органично смотрятся. Изделия крепятся к стене при помощи дюбель-гвоздей или саморезов, после чего, водопровод просто вставляется в зажим и защёлкивается. Эти приспособления могут быть одинарными или двойными.

Хомуты. По внешнему виду это составная металлическая конструкция, выполненная из металла и соединяющаяся болтами. Такие изделия не подходят для крепления труб в квартире. Они портят внешний вид. Зато это оптимальный вариант для надёжной фиксации тяжёлых коммуникаций большого диаметра, например, стояков. Крепления хомута могут быть фиксированными или плавающими. Для уменьшения вибрационных колебаний в трубе хомут может дополняться резиновой прокладкой.

Варианты крепления

Развести водопроводные трубы по квартире можно двумя способами: скрытым и наружным. Чтобы скрыть трубу в стене делается штроба (углубление в несущих конструкциях). Для этого на стены наносится разметка, затем делается углубление при помощи перфоратора или болгарки.

Размер штробы зависит от диаметра водопроводных труб. При этом нужно учитывать, что между стеной и водопроводом должно оставаться небольшое пространство. Для пластиковых изделий характерно динамическое расширение во время эксплуатации.

Оставшийся зазор можно заполнить утеплителем.

Скрытое крепление труб обычно используют в эстетических целях или экономя свободное пространство в помещениях с маленькой площадью. Из недостатков такого способа можно отметить трудоёмкость процесса установки и грязь после штробления.

Наружное крепление коммуникаций выглядит более практичным. Кроме того, для такого способа монтажа не нужно иметь навыков работы с электроинструментом или привлекать специалистов. Весь рабочий процесс можно выполнить своими руками. Для начала необходимо нанести на стены разметку и запастись необходимыми инструментами. Вам могут понадобиться:

• шуруповёрт;
• уровень строительный;
• специальные ножницы для резки полипропилена;
• паяльник для сварки водопровода.

При монтаже главное – учесть расстояние между опорными элементами.

Полипропиленовые трубы – очень гибкий материал, поэтому, если клипсы будут располагаться слишком далеко друг от друга, водопровод будет провисать.

Это снизит пропускную способность труб и уменьшит срок их эксплуатации. При монтаже старайтесь сократить количество изгибов и углов водопровода. Это тоже отрицательно сказывается на качестве работы водопровода.

Совет! Для установки коммуникаций в труднодоступных местах рекомендуется собрать конструкцию заранее и монтировать её уже в готовом виде.

Для этого предварительно сверлятся отверстия, в которые и забиваются крепёжные элементы. Прилагать чрезмерные усилия при работе молотком не стоит, от сильного удара клипса может раскрошиться.

После этого трубы защёлкиваются к крепежам и соединяются между собой при помощи паяльника.

Преимущество такого способа крепления заключается в том, что при появлении протечек или неисправностей можно провести своевременный ремонт или замену повреждённых элементов.

Как проводится крепление полипропиленовых труб отопления и водопровода скрытым способом

Для решения дизайнерских задач часто возникает необходимость скрытой прокладки коммуникаций. При использовании полипропиленовых труб у заказчиков возникают сомнения в том, насколько надежным будет трубопровод и по какой технологии нужно производить монтажные работы.

Полипропиленовые изделия отличаются устойчивостью к коррозионным процессам и химически активным веществам. Зная эти характеристики, можно сказать, что трубы из этого материала вполне пригодны для скрытого монтажа в стене или в бетонной стяжке. Учитывая температурное расширение, при прокладке скрытым способом трубопроводов горячего водоснабжения вокруг полипропиленовой трубы необходимо оставить воздушный зазор. Для обеспечения эксплуатационной надежности магистрали необходимо минимизировать количество соединений трубопровода. Кроме того, необходимо предусмотреть термоизоляцию магистрали. Для этого могут применяться специальные утеплители, картон, минвата и т. д. Это предотвратит образование конденсата на поверхности полипропиленовых труб. Для обслуживания системы необходимо предусмотреть простой доступ к закрывающей арматуре. Для этого в местах ее установки монтируются лючки, которые в широком ассортименте представлены в магазинах сантехники.

Первый этап работ по прокладке трубопроводов предполагает разметку магистрали, которая может наноситься маркером или карандашом. Дальнейшие операции производятся в следующей последовательности:

По нанесенной разметке болгаркой или перфоратором выполняется штробление параллельных углублений. При работе болгаркой рекомендуется использование дисков для обработки камня или дисков с алмазным напылением.

Промежуток между штробами удаляют при помощи перфоратора или зубила так, чтобы получилось широкое углубление.

В подготовленное углубление укладывается трубопровод, который сверху заделывают раствором на основе цемента.

Место монтажа отделывается декоративным материалом.

После завершения укладки труб через час проводится тестирование магистрали. Для этого ее наполняют водой и исследуют на наличие протечек. При выполнении скрытого монтажа в стене, крепление труб производят с помощью пластикового крепежа. Для трубопроводов большого диаметра могут применяться крепления из металла.

Полипропиленовые трубы и расходный материал для их крепления лучше приобретать только у проверенных поставщиков. Предлагаем вам помощь специалистов , которая является поставщиком инженерной сантехники в России с 2004 года.

Сотрудничая с «СантехСтандарт»

, вы приобретаете следующие преимущества:

качественную продукцию по разумным ценам;

постоянное наличие продукции на складе в любых количествах;

удобно расположенные складские комплексы в Санкт-Петербурге, Москве, Новосибирске и Самаре;

бесплатную доставку по Санкт-Петербургу, Москве, Новосибирску, Самаре, в том числе до транспортных компаний;

доставку товара в регионы через любые транспортные компании;

индивидуальный подход и гибкую работу с каждым клиентом;

скидки и различные акции для постоянных клиентов;

сертифицированную и застрахованную продукцию;

зарегистрированные в России торговые марки, что является дополнительной защитой от некачественных подделок.

Специалисты нашей готовы помочь выбрать сантехническое оборудование как частным лицам, так и компаниям. Вам нужно всего лишь обратиться по телефонам:

Появление полипропиленовых труб на российском рынке оказалось очень своевременным, когда в большинстве домов, построенных еще при советской власти, металлические водопроводные и отопительные трубы стали приходить в негодность, поскольку полностью отслужили свой срок.

Период некоторого недоверия к новым трубам из пластика длился недолго. Потребители по достоинству оценили качество, эстетику и эксплуатационные преимущества полипропиленовых труб.

Сегодня уже с уверенностью можно констатировать, что испытание полипропиленовых труб временем прошло исключительно успешно, и они стали более выигрышной альтернативой трубам из других материалов. Какие же требования предъявляют нормативные документы к этим изделиям, и как правильно ?

Сп 40-101-96 проектирование и монтаж трубопроводов из полипропилена «рандом сополимер»

Водопроводную разводку с помощью одних рук и труб сделать невозможно, поэтому следует разобраться в схемах отопления и водоснабжения, необходимых инструментах, способах соединения и используемых материалах.

Сборка системы водоснабжения из ПП труб включает ряд традиционных этапов:

Этап #1. Составление проекта

Прежде чем закупать материал для монтажа отопления и водопровода, необходимо определиться с их схемой разводки.

Подсоединять батареи к отопительному контуру можно четырьмя основными способами:

• проточным;
• с нерегулируемым байпасом;
• с вентилями;
• с трехходовым клапаном.

Окончательный выбор варианта монтажа определяется обычно финансовыми возможностями хозяев квартиры, потому что запорная арматура стоит недешево.

Схемы с регулируемыми вентилями позволяют без ущерба гидродинамике системы регулировать мощность радиаторов отдельно в каждой комнате дома

У водопровода также имеются основные принципиальные схемы проектирования разводки, но их всего две: коллекторная и тройниковая (традиционная в квартирах).

Тройниковая схема монтируется в квартирах, где небольшая длина труб и малое количество одновременно используемых сантехнических приборов не приводят к падению давления в общем контуре

Тройниковую схему называют ещё последовательной. Она подразумевает проведение вдоль всех сантехнических приборов одной трубы, от которой с помощью тройника последовательно делаются отводы.

Коллекторная схема подразумевает установку на входе воды в дом коллектора в виде флейты. Он позволяет компактно сделать несколько отводов в разных направлениях.

Коллекторная схема рекомендуется к установке в больших домах, где возможно падение магистрального давления при одновременном включении нескольких сантехнических приборов

Разводку можно делать внутри стен или в открытом виде. Первый вариант требует детальных расчетов, учитывающих удлинение труб при нагреве.

Советуем более подробно ознакомиться со схемами разводки водопровода из ПП труб.

Этап #2. Подготовка инструментов

Существенным минусом самостоятельной работы с полипропиленовыми трубами является необходимость использования специнструмента. Цена монтажного комплекта оборудования составляет от 100 до 200 долларов.

Комплектация готовых наборов может отличаться у различных производителей. Особенно на общую цену влияет мощность паяльника и его функциональность

В такой набор должны входить:

• электросварочный аппарат с подставкой или попросту паяльник для ПП труб;
• ножницы-труборезы;
• шейвер для снятия наружного слоя и алюминия с армированных труб;
• калибратор и фаскосниматель для контроля и регулирования диаметра деталей;
• насадки для разогрева спаиваемых элементов.

Помимо специального оборудования, для монтажа ПП труб понадобится разводной ключ, маркер, рулетка и другие общехозяйственные инструменты.

Если планируются разовые монтажные работы, то можно взять паяльный набор в аренду.

Этап #3. Выбор полипропиленовых фитингов

Для сварки ПП труб между собой в различных комбинациях, а также для подсоединения их к сантехническим приборам используются ПП фитинги.

• переходники;
• ниппельные отводы;
• соединительные муфты;
• муфты с резьбой;
• тройники;
• заглушки;
• крестовины;
• разъемные соединители;
• шаровые краны;
• хомуты.

Несколько советов по выбору фитингов и монтажу труб:

Качество полипропилена и толщина стенок у фитингов тоже может отличаться, поэтому выбирать их нужно соответственно маркировке труб.

Этап #4. Выбор схемы соединения

Существует принципиальное отличие в пайке труб диаметром до 63 мм и от 63 мм. Трубы, которые равны или больше этого размера, спаиваются встык, а которые меньше – соединяются раструбным методом.

Последний предполагает формирование стыка за счет того, что расплавленный обрезанный конец трубы входит на несколько сантиметров в расширенный раструб фитинга.

Этим же способом выполняются и соединения двух труб между собой с помощью муфты.

При встречном соединении труб важно, чтобы на их стыке не сформировался выступающий внутрь наплыв: он будет препятствовать продвижению воды, понижая давление в системе

В зависимости от присутствия резьбовых деталей, соединения ПП изделий могут быть:

• разъёмные;
• неразъемные.

Разъемные соединения подразумевают припаивание к концам соединяющихся деталей двух резьбовых фитингов с наружной и внутренней резьбой.

К неразъёмному типу относится вышеописанный раструбный метод соединения путем спаивания двух полипропиленовых изделий.

Чтобы более подробно ознакомиться с технологией сварки труб из полипропилена, переходите по этой ссылке.

Преимущества и недостатки

Отзывы об абиссинском колодце и данные исследований дают возможность выделить такие положительные стороны этого источника водоснабжения:

• ​небольшие денежные вложения;
• высокая скорость обустройства абиссинского колодца (от 3 до 10 часов; отсутствует необходимость привлекать габаритное и дорогостоящее оборудование;
• насосный элемент располагается на поверхности земли, что облегчает его обслуживание и ремонт;
• защита от попадания талых и паводковых вод по причине отсутствия обсадной трубы; отличное качество добываемой воды;
• возможность установить скважину прямо в доме; при желании можно установить ручной насос и сделать энергонезависимое водоснабжение;
• дебит откачиваемой воды обычно составляет от 1 куб. м. в час, что позволяет обеспечить водой большую семью.

К сожалению, у абиссинского колодца существует ряд недостатков, которые ограничивают его использование при некоторых условиях. Перечислим их:

• небольшой срок службы (до 15 лет, в редких случаях он может достигать 30 лет);
• частый дорогостоящий ремонт по причине заиливания фильтра (в 2 раза чаще, чем артезианской скважины);
• для обслуживания и замены фильтрующей части приходится полностью демонтировать трубу, заменять сетку и вновь погружать ее до нужной глубины;
• ограничения по использованию на тяжелых каменистых и глинистых грунтах, для нормальной работы скважины лучше всего подойдут песчаные и песчано-галечные грунты;
• этот источник водоснабжения нельзя располагать вблизи слива стоков канализации и скотных дворов, а также неподалеку от ручьев и иных водоемов.

Пьезометрический уровень воды – это установившаяся высота зеркала подземных вод после того, как водоносный слой был вскрыт. При этом фактическая глубина скважины может на 5 и более метров превышать пьезометрический уровень. Если же в абиссинском колодце этот показатель превышает восьмиметровую глубину, то допустимо понизить насосную станцию на расстояние на несколько метров, для обеспечения нормального всасывания воды установкой.

Соединение труб из разных материалов

В некоторых случаях при монтаже системы возникает необходимость стыковки труб из разных материалов. Это может быть соединение старого чугунного стояка с пластиковой наружной канализацией или наоборот. В любом случае будут соединяться чугун и пластик. Соединение производится при помощи резиновой манжеты, которую можно приобрести в магазине сантехники. Технология процесса следующая:

1. Зачищается раструб от грязи, ржавчины, краски и высушивается.
2. Наносится на внутреннюю поверхность раструба сантехнический силикон таким образом, чтобы он заполнил имеющиеся выемки.
3. Наносится силикон на наружную сторону уплотнения манжеты.
4. Вставляется манжета в раструб.
5. Вставляется пластиковая труба в манжету.

При повреждении чугунного раструба он обрезается болгаркой. Операции по соединению практически идентичны, за исключением того, что манжета надевается на чугунную трубу. После этих операций необходимо в течение 2-х часов дать возможность силикону подсохнуть. Затем приступают к проверкам системы.

Принцип устройства

Основной принцип обустройства скважины иглы своими руками состоит в том, чтобы пробить грунт до первого водоносного слоя при помощи 1 дюймовой трубы. Для этого на ее конец крепится острый наконечник, напоминающий иглу.

Открытая укладка и крепление труб

Данный способ обладает меньшей трудоемкостью, он более прост и универсален, поэтому его применяют значительно чаще. Существуют две разновидности этого метода: при одном труба закрепляется в хомуте неподвижно, при другом – она имеет возможность скользить в продольном направлении. Для этих методов используются крепежные хомуты для канализационных труб разного типа.

Помимо крепежных, в каждом из способов используются звукопоглощающие хомуты или муфты, чтоб ослабить шум, издаваемый канализационными стоками при их прохождении по трубе.

Особого внимания требует подбор диаметра хомутов: если выбрать изделия, точно повторяющие диаметр трубы, трубопровод не будет иметь свободы в узлах крепления, и в случае температурной деформации может быть поврежден.

Жесткий тип крепежа может быть использован только в отапливаемых помещениях с постоянной температурой, так как его применение не дает возможности компенсировать температурные деформации, которые система испытывает при изменениях в этой области.

В целом процесс монтажа при использовании обоих методов выглядит аналогично и, освоив его, можно произвести монтаж канализации достаточно быстро и качественно. Вот краткая инструкция по его выполнению.

Разметка

Крепеж, установленный у разветвления

На этом этапе согласно составленному проекту на стенах размечается маршрут прокладки труб. Проложенная линия соответствует оси трубы, и этого следует придерживаться на дальнейших этапах. Размечаются также места, где будут установлены крепежные элементы

Особое внимание уделяется точкам, где имеются отводы и разветвления, там наличие опор обязательно

Расстояние между точками, где будет установлен крепеж, зависит от диаметра трубы: считается, что для прочной фиксации расстояние между хомутами не должно быть меньше ее десятикратного поперечника.

Установка крепежа

По возможности, хомут для крепления канализационных труб устанавливается на минимальном расстоянии от стены. Это делается для того, чтоб сократить потери полезной площади и снизить риск повреждения трубопровода. Если планируется скользящее крепление, в хомуты вставляются специальные вкладыши. В случае, если они отсутствуют, следует закруглить специальным инструментом края хомута для того, чтобы избежать повреждения трубы его острыми краями. Крепление хомутов к стене осуществляется при помощи саморезов, иногда они входят в конструкцию хомута.

Хомут для крепления труб

Монтаж труб

После того, как крепеж подготовлен и установлен, можно приступать к монтажу труб. Эта процедура не отличается сложностью: труба вставляется в хомут, и в зависимости от его конструкции просто защелкивается или же фиксируется металлической шпилькой.

Правильное и качественное крепление канализационных труб обеспечит исправную и длительную работу всей системы. Самостоятельно выполнение работ при достаточном освоении навыков может дать результат, практически не уступающий действиям профессионалов, позволяя также достигнуть определённой экономии.

Выбираем материалы

Перед тем как проложить канализацию, необходимо правильно выбрать трубы. Материалы, применяемые для монтажа внутренней и наружной канализации, различны. Дворовой (внешний) канализационный трубопровод объединяет выпуски от дома или группы домов. По нему сточные воды отводятся в сеть внешней канализации при наличии централизованной системы. Для канализации в частном доме строится септик. До недавнего времени для наружной канализации промышленность выпускала трубы:

• чугунные;
• стальные;
• асбоцементные;
• керамические.

Сегодня на рынке стройматериалов лидирующее место занимают трубы для наружной прокладки из пластика из-за их доступности, легкости и простоты монтажа. Чтобы понять, какие трубы лучше использовать для наружной канализации на вашем участке, ознакомимся с их достоинствами и недостатками:

1. Полиэтиленовые долговечные, гибкие, что позволяет уменьшить количество стыков при укладке, ударопрочные.
2. Полипропиленовые жестче полиэтиленовых, выдерживают высокую температуру и давление, поэтому часто используются при монтаже трубопроводов горячей воды и отопления. Производители гарантируют 50 лет службы при правильной эксплуатации.
3. Поливинилхлоридные (ПВХ) трубы средней жесткости укладывают на глубину от 2 до 6 м. Максимальная температура стоков не должна превышать 40ºС. ПВХ труба может треснуть даже при несильном ударе.

Пластиковые трубы внутри гладкие, поэтому не накапливают отложений, устойчивы к любым агрессивным веществам, находящимся в бытовых стоках и в грунте. Для наружной канализации в частном доме можно использовать трубы диаметром 110 мм. Трубы большего диаметра используют при отводе стоков от многоэтажек или промышленных объектов

Обратите внимание, что канализационная труба для наружной прокладки маркируется через 50-100 см. На ней указываются наружный диаметр, длина, название материала, изготовитель и допустимое давление

Для монтажа наружной канализации из пластиковых труб подбирают необходимые фасонные детали:

• муфты;
• колена;
• заглушки и другое.

Утепляем коммуникации в подвале трубы отопления

Проблема утепления коммуникаций в подвале, как правило, не знакома простым городским жителям. Зато с ней очень часто сталкиваются все те, кто проживает за городом или имеет дачу (или частный дом) сезонного проживания. Утепление трубопроводов – это не только полезное, но и зачастую необходимое мероприятие, предохраняющее всё здание от множества потенциальных проблем.

Материалы для теплоизоляции

Сегодня для снижения теплопотерь и теплоизоляции труб отопления могут быть использованы самые разные материалы. Выбор того или иного теплоизолятора для труб подвала будет зависеть, прежде всего, от специфических требований хозяина дома, условий эксплуатации и размеров трубы.

На современном рынке представлено огромное количество теплоизоляционных материалов, но далеко не все из них подходят для труб отопления.

Этот момент нужно обязательно предусмотреть перед тем, как приобретать тот или иной теплоизоляционный материал.

Конечно, к самым распространенным и традиционным теплоизоляторам, которые используются повсеместно, можно отнести волокнистые утеплители, в том числе и минеральную вату.

Ее можно использовать в самых разных условиях, причем практически всегда теплоизоляция будет вполне эффективна.

Материалы, созданные на основе минеральной ваты, потенциально выдерживают чрезвычайно высокие температуры, поэтому допускается их использование в подвалах и котельных.

Что можно выделить из основных достоинств данного теплоизолятора?

• высокий уровень устойчивости к химическим веществам;
• безопасность для человека и окружающей среды;
• минимальное водопоглощение (но при серьезном воздействии воды утеплитель свои свойства утратит);
• небольшая цена.

Минеральная вата, по мнению специалистов, отлично подходит для теплоизоляции внешних трубопроводов, а также отопительных систем в подвале частного дома.

В последние годы всё чаще используются производные материалы: базальтовая вата и стекловата, которые также имеют неплохие эксплуатационные и рабочие характеристики. Материалы такого типа подходят большинству загородных домовладельцев.

Изоляция с помощью пенополиуретана

В последнее время всё больше людей стали обращать внимание на современные теплоизоляторы. И одним из самых популярных и эффективных считается пенополиуретан (ППУ). Материал такого типа отлично подходит для труб и является, по сути, внешней оболочкой для трубы водопровода («труба в трубе»)

Материал такого типа отлично подходит для труб и является, по сути, внешней оболочкой для трубы водопровода («труба в трубе»).

Пенополиуретан значительно уменьшает тепловые потери.

Конструкция такого типа не только минимизирует потери тепловой энергии, но и придает трубам высокий уровень прочности.

Положительные характеристики пенополиуретана:

• материал не содержит никаких опасных для человека соединений;
• высокий уровень устойчивости к климатическим воздействиям;
• повышенная механическая прочность;
• нейтральность к электричеству и биологическим воздействиям.

Изоляционные материалы на основе пенополиуретана не будут гнить или разрушаться при химическом воздействии. Единственным очевидным недостатком материала считается его высокая стоимость. По сути, только это можно считать поводом отказаться от теплоизоляции из пенополиуретана подвале частного дома.

Готовые скорлупы ППУ.

Нельзя не отметить, что утепление труб пенополиуретаном своими руками выполнить не так просто, поэтому для этой работы лучше нанять специалистов. В подвале частного дома использование пенополиуретана зачастую выглядит не очень выгодным мероприятием: затраты на единичный монтаж (например, для одной или двух труб) будут достаточно высокими, поэтому в этом нет острой необходимости.

Трубы из полипропилена

Этот материал является лидером по количеству применений. Также как и трубы для горячей воды из металлопластика может работать при температуре энергоносителя до 95 градусов и выдерживать кратковременные повышения до 115 градусов.

К недостаткам стоит отнести значительный коэффициент теплового расширения.

Монтаж труб требует серьезно отнестись к их креплению, в противном случае, может наблюдаться существенная деформация. Несколько уменьшается данный недостаток в полипропиленовых трубах, армированных алюминием.

К достоинствам следует отнести невысокую стоимость, надежность соединений, которые осуществляются методом низкотемпературной пайки (сварки). Сделать систему будет по силам даже начинающему монтажнику. Данные трубы будут вполне уместны при необходимости спрятать разводку за облицовку или при прокладке в штробе.

Новинка — сшитый полиэтилен

Данный материал появился на рынке сравнительно недавно. Он значительно отличается по качествам от своего предшественника, полиэтилена обычного. Вполне может применяться для транспортировки горячих жидкостей. Данные пластиковые трубы для горячей и холодной воды отличаются значительной долговечностью, производители заявляют срок в 100 лет. Материалу присуща прекрасная гибкость, это значительно упрощает монтажные работы, особенно, когда дело касается сложных конфигураций.

К недостаткам труб из сшитого полиэтилена стоит отнести их значительную стоимость, бюджетным такой материал не назовешь даже при большом желании.

Особенности выбора диаметра труб

Правильный подбор необходимых параметров трубы сделать может только человек, профессионально занимающийся монтажом систем отопления и водоснабжения. Диаметр пластиковых труб для трубопровода горячей воды должен выбираться на основе множества факторов.

Большое значение имеет необходимый расход воды, протяженность линии, коэффициент сопротивления труб, ряд других показателей. Поэтому расчет системы все-таки лучше доверить специалисту.

Наиболее часто для внутриквартирной разводки применяют полудюймовую трубу, для монтажа стояков системы горячего водоснабжения применяют трубу на три четверти, в некоторых случаях (значительный расход воды) диаметр может быть увеличен до одного дюйма.

Разнообразие материалов позволяет подобрать трубу, подходящую для различных условий. Качество пластика уже позволяет не думать о нем как о материале, который легко плавиться. В условиях стандартных линий горячего водоснабжения не создаются критичные температуры, поэтому смело можете применять пластиковые трубы для устройства таких систем, их надежность уже проверена годами эксплуатации.

Как ухаживать за самодельным фонтаном

Домашний фонтан, как и любое другое оборудование, нуждается в регулярном и своевременном обслуживании. Базовые правила использования безнасосного фонтана таковы:

Воду в резервуарах необходимо заменять каждые три-четыре дня. Иначе она застоится и начнет плохо пахнуть.

В ходе использования днище чаши покрывается слизью. Потому ее надо регулярно промывать

Удобнее всего это делать вместе с заменой воды.
Выполняя установку фонтана, очень важно заранее оставить свободный доступ ко всем составным частям, чтобы облегчить обслуживание.
Если конструкция располагается на улице, на зимний период будет правильнее убрать ее в помещение, чтобы не навредить деталям.

Монтаж трубопровода в земле

Технология предполагает укладку канализационной трубы в земле раструбом против течения стоков, то есть от дома. Запрещается укорачивание раструба трубы и фасонных элементов. Перед укладкой трубы необходимо:

• очистить внутреннюю полость от возможных загрязнений;
• проверить наличие уплотнительных колец;
• подготовить необходимые отводы для изменения направления трубы, если в этом есть необходимость.

Возможно, на вашем участке находится баня или другое строение, от которого надо отвести воду. Труба из этого помещения будет врезаться в основную систему посредством отводов. Существуют отводы с углом колена 15, 30, 45 или 90º. В месте стыка делают смотровой колодец круглой или квадратной формы. Стенки его обычно выкладывают обожженным кирпичом. Достаточно, если смотровой колодец будет шириной 70-80 см. В месте соединения труб или поворота устанавливается ревизия. Для предотвращения попадания в колодец грунтовых вод и атмосферных осадков на дне колодца и вокруг него устраивают глиняный замок. Для соединения труб и фасонных элементов рекомендуется применять:

• технический вазелин;
• силиконовые смазки;
• жидкое мыло.

Эти средства способствуют герметичности и упрощают сборку. Технология сборки проста: гладкий конец трубы смазывают на длину стыка и вставляют в раструб с уплотнением. При монтаже предпочтение отдают двубортным уплотнительным кольцам (с двумя выступами).

Очистные установки

В некоторых случаях прокладка труб канализации под правильным углом невозможна из-за рельефа местности. Тогда устанавливается насос и удаление нечистот проводится принудительно. Кроме того, проблему сложного рельефа можно решить с помощью современной станции глубокой биологической очистки (танкера), поскольку ее можно устанавливать в 2 м от дома. Аэробные бактерии перерабатывают фекальные массы, преобразовывая их в ил, который изымается 1-2 раза в год и используется в качестве удобрения. Сточные воды очищаются на 98%. Неоспоримыми достоинствами танкера являются:

• процесс переработки происходит в десятки раз быстрее, чем в септике;
• очищенную жидкость можно собирать в резервуар и использовать для полива растений;
• установка занимает мало места и почва под ней не заражается.

Недостаток биологической установки заключается в ее высокой стоимости и необходимости постоянного контроля условий жизни бактерий.

Расположение очистного сооружения определяется при планировании всего участка. Кроме танкера для стоков канализации в частном доме можно использовать такие утилизационные устройства:

1. Выгребная яма с фильтрующим дном. Расстояние от выгребной ямы до водозабора должно быть не менее 30 м. Устраивают ее так, чтобы содержимое было возможно выкачать ассенизационной техникой. Такой тип сбора слива пригоден там, где люди не проживают постоянно, например, на дачах.
2. Выгребная яма без дренажа — это герметичный накопитель стоков. Недостаток герметичной ямы состоит в том, что часто придется обращаться к услугам ассенизаторов.
3. Септик состоит из 2-3 камер, соединенных между собой, каждая из которых имеет дренажную подушку, чтобы вода уходила в землю. Очистительная способность септика 60-70%. Сооружают септик на 1 м выше глубины залегания подземных вод, на расстоянии 25 м от водозабора и минимум в 5 м от дома, чтобы избежать подмывания грунта.

В зависимости от количества проживающих в доме людей и ежедневного расхода воды, каждый владелец участка сам выбирает, какое локальное устройство ему больше подходит.

При выполнении вышеописанных условий система будет работать эффективно, не нанося вреда окружающей среде. Грамотно спроектированная и построенная канализация не принесет вам лишних волнений и будет залогом вашего спокойствия.

Как выбрать полипропиленовые трубы

Запретов на самостоятельную прокладку трубопровода в своем доме не существует, поэтому, в принципе, человеку, владеющему навыками монтажа и имеющему представление о проектировании сантехнических систем, можно самому приобрести трубы и комплектующие к ним и осуществить прокладку.

При наличии опыта и специальных инструментов прокладку труб можно произвести самостоятельно

Специалисты по установке трубопроводных систем сами приобретают необходимые комплектующие и предоставляют комплексную гарантию на выполненные работы (материалы + монтаж).

Чтобы не ошибиться и приобрести трубы с нужными характеристиками, необходимо:

1. внимательно изучить сертификат на полипропиленовые трубы в магазине, в нем обязательно должна содержаться информация о классе эксплуатации изделия согласно Госстандарту, существует 6 классов ПП труб:

1. оценить качество исполнения труб и фитингов: наружная и внутренняя поверхности труб должны быть гладкими, сечение должно иметь идеально круглую форму; не допускается присутствие в материале раковин, трещин, заусенцев и пузырьков; цветные модели должны иметь равномерную окраску;
2. поинтересоваться о гарантии на изделия, любая труба и комплектующие к ней должны быть наделены гарантией поставщика.

Важно учитывать, что допустимая температура хранения полипропиленовых труб не ниже – 20С. Поэтому не стоит покупать продукцию зимой на улице или в неотапливаемых магазинах.

Внешний осмотр труб и комплектующих должен удовлетворять покупателя

Внешний осмотр труб и комплектующих должен удовлетворять покупателя

Полипропиленовые трубы просты в монтаже, надежны, эстетичны. На них заявлен большой срок эксплуатации – 50 лет. Но необходимо помнить, что долговременное безаварийное использование трубопроводных систем, смонтированных с соблюдением нормативов, возможно только при нормальных условиях.

Технические характеристики

Барабанный паровой котёл имеет следующие технические характеристики:

• КПД до 90% за счёт разделения пара и воды в барабанах, которое обеспечивает высокую производительность нагрева;
• рабочее давление варьируется в пределах от 17 до 18 Мпа;
• толщина используемой листовой стали варьируется в пределах от 13 до 40 мм, в зависимости от рабочего давления;
• количество образуемого пара 4-25% от поступающего объёма воды;
• периодичность продувки котла через каждые 12-16 часов работы;
• возможность пуска при низких температурах благодаря отделению холодного пара;
• исключение резких скачков температуры за счёт аккумулирующих тепло барабанов;
• ограниченная скорость запуска из-за необходимости исключения термических напряжений в сварных швах конструкции;
• отношение количества воды к количеству пара, проходящих через контур циркуляции в единицу времени, составляет от 5 до 50.

Барабанный котел имеет КПД до 90%

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

• с использованием тройников-распределителей – последовательным;
• через коллектор;
• с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Особенности полипропиленовых труб

Для монтирования трубопровода требуется качественный и надежный материал. Это может быть, например, нержавеющая или оцинкованная сталь. Со временем полипропилен вытеснил из строительных сфер данные виды. Основной причиной послужило сочетание полезных свойств при умеренной цене.

Подходит полипропилен для проведения горячего и холодного водоснабжения, отопления. Материал долговечен и не требует обслуживания, поэтому можно безбоязненно замуровать водопроводные трубы в стену.

Главное, чтобы их использование не превышало температурного предела 95 °C, когда материал теряет устойчивость к давлению и деформируется. В водопроводных трубах и отопительных системах жилого фонда такие трубопроводы работают при более низких температурах рабочей среды, поэтому никаких проблем возникнуть не должно.

Недостатком материала является температурное расширение, что напрямую может сказаться на целостности стены, в которую замурованы трубы. Коэффициент расширения у полипропилена довольно высок. Линейное увеличение может составлять до 10 мм на один метр трубы при температуре 70 °C, соответственно, диаметр трубы тоже незначительно увеличивается.

Чем выше температура, тем сильнее увеличивается коэффициент расширения трубы. Поэтому особого внимания заслуживает прокладка тепловых сетей, их правильный монтаж, выбор видов труб, соответствующий условиям.

Монтаж водопровода из полимерных труб

Полимерные трубы, вошедшие на ремонтно-строительный рынок сравнительно недавно, во многих сферах вытеснили стальные и чугунные с первых позиций, и сегодня продолжают набирать популярность и востребованность. В частности, это касается монтажа водопроводных и канализационных линий, где на сегодняшний день львиная доля принадлежит трубным изделиям из различных полимеров.

Такая широкая распространённость полимерных трубопроводов объясняется рядом факторов: они легки в монтаже, удобны для транспортировки, не подвержены коррозии, обладают отличными теплоизолирующими качествами и имеют длительный срок службы, составляющий несколько десятилетий.

Рабочие характеристики полимерных труб

Среди основных характеристик полимерных трубных изделий первым, на что следует обратить внимание при выборе, является диаметр труб. Трубы полимерные водопроводные в типичных случаях имеют диаметр примерно в 25 миллиметров.

Трубы, предназначенные для подключения стиральной машины или душевой кабинки, более широкие – диаметром в 50 миллиметров. Ширина канализационных труб в городских жилищах составляет примерно 50 миллиметров в случае обычных сточных труб и 100-110 миллиметров для канализационного стояка. Трубы канализации для загородных и дачных участков должны быть заметно шире – 110-140 миллиметров.

Полимерные трубные изделия способны выдерживать достаточно высокие температуры, близкие к 100 °C. В связи с этим они подходят для монтажа линий не только холодного, но и горячего водоснабжения.

Для качественного монтажа водопроводных, канализационных и прочих систем наряду с трубами из полимеров требуется наличие дополнительных приспособлений (муфт, фланцев, фитингов и т. д.), которые должны быть хорошего качества.

Во многих случаях данные аксессуары для соединения труб также изготавливаются из полимерных материалов.Цвета полимерных труб для водоснабжения и канализации могут быть различными.Изделия белого цвета встречаются наиболее часто, однако наряду с белыми трубами для водоснабжения находят применение также серые, чёрные, зелёные трубы и т. д. Каждый из этих видов изделий имеет свои отличительные свойства, что учитывается при монтаже тех или иных коммуникаций.

Инструменты и материалы для монтажа

При монтажных работах с полимерными трубами для водопровода или канализации в квартире требуется следующее оборудование и материалы:

сами полимерные трубы;дополнительные приспособления: муфты, фитинги, хомуты и т.

д. специальные ножницы для резки полимерных труб, либо труборез или ножовка по металлу;паяльник, соответствующий типу монтируемых трубопроводов, которые могут быть пластиковыми, полипропиленовыми и т. д.;рулетка;уровень;карандаш.

Этапы монтажа труб водоснабжения

Основные этапы монтажа водопроводных или канализационных полимерных труб в квартире следующие:

Составить схематический чертёж планируемых для сборки коммуникаций. Если водопровод собирается на дачном участке, тогда следует принять во внимание необходимость отводных линий для поливных работ.В соответствии со схемой определить требуемое количество труб и их длину, а также число необходимых соединительных элементов.Отключить подачу воды в квартире, после чего осуществить демонтаж старой канализационной или водопроводной системы. Срезка изношенных труб чаще всего производится болгаркой.

Если трубы чугунные, то следует учитывать их хрупкость и работать с осторожностью, максимально избегая крошения и попадания чугуна в просвет трубопроводов (что может привести к их засорению).На стояк надевается специальная манжета из резины, предназначенная для герметичной стыковки полимерных и чугунных частей. Раструб чугунной трубы очищается от загрязнений и засорений, после чего обмазывается герметиком.Полимерные трубы разрезаются в соответствии с чертежом. Срезы должны быть ровными и перпендикулярными.Снимается фаска на торцах под углом в 15°, лучше всего посредством напильника.

Торцы очищаются от пыли и стружек.Монтаж трубопровода должен начинаться со стороны стояка. При монтаже канализации элементы системы обязательно должны иметь определённый уклон для обеспечения самотёчного стока. При необходимости прохождения трубопровода через стены в них проделываются штробы, которые впоследствии заделываются цементом.Полимерные трубы соединяются посредством специального паяльника с насадками, соответствующими диаметру стыкуемых изделий.

Труба и фитинг надеваются на разогретые насадки, а после некоторого оплавления торцов снимаются с них и соединяются: труба вставляется в фитинг, и изделия сплавляются между собой. Далее точно так же к фитингу присоединяется труба и с другой стороны.После соединения всех элементов трубопроводы крепятся к стенам посредством хомутов, во избежание провисаний.Устанавливаются запирающие краны и вентили. Их установка производится аналогично фитингам и муфтам.Осуществляется проверка соединений на герметичность, отсутствие дефектов и повреждений.Производится запуск системы.

Что следует учитывать при монтаже полимерных трубопроводов

Полимерные трубы для водоснабжения и канализации нельзя устанавливать вблизи труб отопления. Иначе постоянное воздействие высоких температур может привести к порче и повреждениям труб.

Если монтируется водопровод или канализация на загородном или дачном участке, тогда следует принимать во внимание погодные условия. Если морозы на данной территории зимой случаются часто, тогда следует провести утепление труб либо погрузить их в грунт на глубину в 1,5-2,5 метра.

При необходимости можно выполнить также шумовую изоляцию установленных трубопроводов посредством минеральной ваты, звукоизолирующего короба либо прочих изделий и материалов.

Полимерные трубы отличаются долговечностью, а потому при соблюдении правил монтажа и условий эксплуатации способны прослужить длительное время, не доставляя хозяевам жилища каких-либо хлопот, проблем или неприятностей.

В настоящее время все более популярными становятся трубы ПВХ. Они приходят на замену стальным и чугунным. Полимерные трубы для водоснабжения более долговечны (срок службы от 30 до 50 лет), имеют гладкую внутреннюю поверхность (не образуется отложений), не подвержены коррозии и имеют отличные теплоизоляционные свойства.Схема применения полипропиленовых труб для горячего водоснабжения.Кроме того, их монтаж не требует дополнительных усилий и является простым делом, если придерживаться основных этапов работы.Трубы: требования и правильный выборПервое, на что следует обратить внимание, – это диаметр.

Если вы заменяете старую систему канализации, то можно измерить трубы и по этим данным приобрести новые. Замеры лучше всего проводить штангенциркулем. Если у вас нет такого инструмента, то можно воспользоваться следующими рекомендациями при покупке.Для канализации в городской квартире можно применить трубы диаметром 50 мм (для общей разводки систем ) и 100-110 мм (для стояка).

Для загородного участка следует покупать элементы большего размера от 110 до 140 мм. Для водоснабжения применяются трубы от 25 мм (для подключения душевой кабины и стиральной машины) до 50 мм. Полимерные трубы могут использоваться и для монтажа горячего водопровода.

Они могут выдерживать температуру до 95-100°C.Схема монтажа горячего и холодного водоснабженияКомплектующие для системы водоснабжения (фитинги, арматура) должны быть качественные. При их выборе обращайте внимание на целостность внутренних стенок, отсутствие наплывов пластика на стыках и наличие аккуратных торцевых срезов.Инструкция для монтажа системы водоснабжения в квартиреМатериалы и инструменты для работ – полимерные трубы, фитинги, хомуты для крепления, труборез или ножницы для пластика, специальный паяльник, карандаш и рулетка.Схема водоснабжения дома из колодца.Нарисовать на миллиметровой бумаге схему старого водопровода. Если предполагается монтаж «с нуля», то начернить на эскизе разводку труб, в зависимости от подключения к системе центрального водоснабжения и канализации.

При прокладке трубопровода на дачном участке учесть отводные элементы для полива.По схеме определить нужный метраж труб и количество соединительных элементов.Демонтировать старую систему канализации и водоснабжения. Для этого нужно, во-первых, отключить воду в квартире. Старые трубы можно срезать болгаркой.

С чугуном работать стоит осторожно: это хрупкий материал, он легко крошится, может попасть в систему водоснабжения и вызвать засор.На трубу стояка надеть специальный резиновый манжет. Он необходим, чтобы обеспечить герметичное соединение чугунных и полимерных элементов. Чугунный раструб очистить от грязи и мусора, обмазать герметиком.

После этого закрепить на нем резиновый манжет.Согласно схеме, разрезать полимерные трубы. При этом нужно следить, чтобы угол среза был прямой. После обрезки с края снять фаску (угол 15°), работать можно напильником или специальным инструментом.

Для лучшего соединения края очистить от стружки и пыли.Установку системы водоснабжения следует начать со стороны стояка.При укладке нельзя располагать все элементы на одном уровне. Система канализации самотечная.Она может засориться, если не учесть уклон при монтаже. Рассчитать его можно исходя из диаметра трубы, проходной способности и скорости течения жидкости.

Уклон при монтаже необходимо контролировать уровнем.Если канализация должна проходить в стенах, то нужно проделать штробы. Потом их следует залить цементным раствором.Элементы системы водоснабжения необходимо соединить с помощью сварки. Для этого стоит нагреть специальный паяльник согласно инструкции.

Он должен иметь две насадки, диаметры которых соответствуют диаметрам труб и фитингов. Перед началом работы насадки очистить от пыли. Когда паяльник разогреется, на насадки необходимо надеть элементы, предварительно очищенные от грязи и обезжиренные.

Разогревать их 5-7 минут (уточните в инструкции). Потом необходимо вставить трубу в фитинг и надежно зафиксировать в течение 1-3 минут. При этом следует избегать перегибания и смещения элементов.

Когда детали соединены, проверить, чтобы внутри поверхность была гладкая, без остатков пластика.Система водоснабжения не должна проходить вблизи отопления, это может повлечь за собой порчу труб и, как следствие, прорыв канализации в квартире.Подобным образом соединить все элементы канализации, а всю систему закрепить хомутами к стенам и полу, чтобы не было провисов.Установить запорную арматуру. Она врезается аналогично муфтам и фитингам. Рекомендуется устанавливать запирающие краны через каждые 1,5-2 м.

Это необходимо, чтобы быстро справиться с протечкой. В районе установки вентилей следует делать уклоны (возвышения), чтобы вода при аварии не стекала в квартиру.Проверить герметичность соединения, отсутствие трещин и повреждений на пластике.Пустить воду в квартире.Канализация из пластика прослужит долгое время. Единственный ее недостаток – хорошая проводимость внешних звуков в квартиру.

Чтобы это предотвратить, можно выполнить шумоизоляцию канализации минеральной ватой или другими изолирующими материалами.При монтаже канализации и водоснабжения на приусадебном участке следует учитывать погодные условия. Чтобы система не промерзла в зимнее время, нужно углубиться на 2-2,5 м (уточнить глубину в зависимости от степени промерзания почвы зимой), обернуть полимерные трубы согревающим кабелем, засыпать сначала песком, а потом грунтом. Также следует утеплить элементы водоснабжения, входящие в дом, и трубы канализации, выходящие из здания.Поделитесь полезной статьей:Похожие статьи:

Сп 40-102-2000: «проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов.общие требования»

3.2.1 Для соединения труб, устройства поворотов и ответвлений на трубопроводе следует использовать соединительные части: отводы (), тройники (), муфты, крестовины и др.

(Поправка от 26.05.2004 г.).

а — фланцевый; б — ниппельный; в – раструбный

Рисунок 1 — Схемы стеклопластиковых отводов

(Поправка. БСТ 4/2002).

а — фланцевый; б — ниппельный; в — раструбный

Рисунок 2 — Схемы стеклопластиковых тройников

3.2.2 Сортамент стеклопластиковых и базальтопластиковых отводов и тройников и размеры А, С, D, обозначенные на рисунках 1 и 2 должны отвечать технической документации заводов-изготовителей.

(Поправка от 26.05.2004 г.).

3.1 Технические требования

3.1.1 Свод правил предполагает использование стеклопластиковых труб, изготовляемых методом радиально-перекрестной (РПН), косослойной продольно-поперечной (КППН) и непрерывной продольно-поперечной намотки (НППН), армирующего наполнителя из ровинга или стеклянных комплексных нитей, базальтовых нитей и комбинированного армирующего материала, содержащего в себе сочетание стеклянных и базальтовых волокон, пропитанных связующим составом, на металлическую оправку с последующей полимеризацией. Трубы изготавливают методом РПН и КППН длиной до 8 ми методом НППН до 10м.

(Поправка от 26.05.2004 г.).

3.1.2 Основные физико-механические показатели материала труб, изготовленных в соответствии с ТУ 2296-002-26612968, ТУ 2296-001-70023273, приведены в .

Трубы РПН с углом намотки 52-57 °

Трубы КППН и НППН

Предел прочности при растяжении в окружном направлении, МПа, не менее

Предел прочности при растяжении в осевом направлении, МПа, не менее

Модуль упругости в окружном направлении, МПа, не менее

Модуль упругости в осевом направлении, МПа, не менее

Коэффициент линейного расширения (осевой) 10-4 °С-1

Коэффициент теплопроводности, Вт/м×°С

Удельная теплоемкость, кДж/кг×°С

* — Перед чертой — показатели для стеклопластиковых труб, за чертой — для базальтопластиковых труб.

(Поправка от 26.05.2004 г.).

Методы испытаний приведены в технических условиях на трубы.

3.1.3. Внутренние диаметры и толщина стенок труб, изготавливаемых методом РПН и КППН, приведены в .

Внутренний диаметр, мм

Конструкционная толщина стенки, мм, для давлений, МПа

3.1.4 Внутренние диаметры и толщина стенок стеклопластиковых труб, изготовляемых методом НППН, приведены в .

(Поправка от 26.05.2004 г.).

Толщина стенки трубы

Рабочее давление, МПа

3.1.5. Внутренние диаметры и толщина стенок базальтопластиковых труб, изготовляемых методом НППН, приведены в таблице 3а.

Таблица 3а В миллиметрах

Толщина стенки трубы

Рабочее давление, МПа

П. 3.1.5 (Включен дополнительно.Поправка от 26.05.2004 г.).

3.3 Виды и способы соединения труб

3.3.1 Напорные трубы, предназначенные для внутренних водопроводов, должны соединяться в зависимости от вида полимерного материала:

— на сварке враструб (полиэтиленовые, полипропиленовые, полибутеновые и др.);

— на клею враструб (поливинилхлоридные, стеклопластиковые, базальтопластиковые и др.);

— механическим путем с помощью разъемных и неразъемных соединительных деталей (металлополимерные,
«сшитого» полиэтилена и др.).

3.3.2 Способы соединения пластмассовых труб, соединительных деталей и арматуры и места их расположения устанавливаются проектом в зависимости от:

— вида, номенклатуры и размеров труб, соединительных деталей и арматуры;

— рабочего давления и температуры транспортируемой воды;

— вида и свойств транспортируемого вещества;

— нормативного срока службы трубопровода;

— способа прокладки трубопровода и условий выполнения строительно-монтажных работ;

— температуры окружающей среды;

3.3.3 Вид соединения следует принимать из условий обеспечения герметичности и прочности трубопровода на весь проектируемый срок эксплуатации, а также технологичности при монтаже и возможности ремонта трубопровода.

3.3.4 Разъемные соединения предусматриваются в местах установки на трубопроводе арматуры и присоединения к оборудованию и для возможности демонтажа элементов трубопровода в процессе эксплуатации. Эти соединения должны быть расположены в местах, доступных для осмотра и ремонта.

3.3.5 Соединение труб из разнородных несклеивающихся и несваривающихся модифицированных и композиционных полимерных материалов осуществляется с помощью механических соединений, конструкция и технология применения которых устанавливаются по данным их изготовителей и поставщиков для конкретного полимерного материала.

3.3.6 Металлические детали соединений должны быть изготовлены из коррозионно-стойкого материала.

3.3.7 Срок службы соединений должен соответствовать сроку службы труб.

Текст документа

Свод
правил по проектированию и строительству
СП
40-102-2000
«Проектирование и монтаж
трубопроводов
систем водоснабжения
и канализации из полимерных материалов.
Общие
требования»
(одобрен постановлением
Госстроя РФ
от 16 августа 2000 г. N 80)

Design
and installation of polymeric pipelines for waterand sewage
systemsrequirements

Взамен
СН 478-80

См.
также СП 40-107-2003 «Проектирование,
монтаж и эксплуатация систем внутренней
канализации из полипропиленовых труб»,
одобренный и рекомендованный постановлением
Госстроя РФ от 24 января 2003 г. N 10

материалов
при подземной прокладке (общие принципы)

из
полимерных материалов (соединительных
деталей)

Настоящий
Свод правил содержит указания по
проектированию и расчету систем
трубопроводов наружного и внутреннего
водоснабжения и канализации из труб из
полимерных материалов. Выполнение этих
указаний обеспечит соблюдение обязательных
требований к наружным и внутренним
системам водоснабжения и канализации,
установленных действующими СНиП
2.04.01-85* «Внутренний водопровод и
канализация зданий«, СНиП 2.04.02-84*
«Водоснабжение. Наружные сети и
сооружения» и СНиП 2.04.03-85 «Канализация.
Наружные сети и сооружения».

Решение
вопроса о применении данного документа
при проектировании и строительстве
конкретных зданий и сооружений относится
к компетенции проектной или строительной
организации. В случае если принято
решение о применении настоящего
документа, все установленные в нем
правила являются обязательными. Частичное
использование требований и правил,
приведенных в настоящем документе, не
допускается.

В
данном Своде правил рассмотрены общие
вопросы, касающиеся труб из различных
полимерных материалов. Установлены
общие требования к сортаменту труб и
способам их соединения, рассмотрены
вопросы монтажа трубопроводов, хранения
труб и техники безопасности при их
монтаже. Приведены методики гидравлического
расчета систем водоснабжения и
канализации, а также прочностного
расчета напорных и безнапорных
трубопроводов при подземной прокладке
в грунте.

В
разработке Свода правил принимали
участие: Ю.Н.Саргин, А.Я.Шарипов
(Сантехниипроект), А.В.Сладков, А.А.Отставнов
(ГУП НИИМосстрой), В.А.Устюгов, B.C.Ромейко,
А.Я.Добромыслов, В.Е.Бухин, Л.Д.Павлов
(ЗАО «НПО Стройполимер»), К.И.Зайцев
(АО «ВНИИСТ»), В.А.Глухарев, В.П.Бовбель
(Госстрой России), Л.С.Васильева (ГП ЦНС).

1.
Область применения

Настоящий
Свод правил распространяется на
проектирование и монтаж строящихся и
реконструируемых систем внутренних и
наружных сетей водоснабжения и канализации
из труб и соединительных деталей (далее
— трубы) из полимерных материалов.

2.
Общие положения

2.1
Данный документ включает требования,
общие для всех видов труб из полимерных
материалов. Специфические требования
для каждого вида трубопроводов из
полимерных материалов приведены в
соответствующих сводах правил.

2.2
Трубы, соединительные детали и элементы
из полимерных материалов, применяемые
в системах водоснабжения и канализации,
уплотнительные материалы, вещества для
смазки, клеи и пр. должны иметь сертификаты
или технические свидетельства, а для
систем водоснабжения — гигиенические
заключения Госсанэпиднадзора Минздрава
России.

2.3
Характеристики некоторых полимерных
материалов, применяемых для производства
труб и соединительных деталей, приведены
в .

2.4
Перечень нормативных документов, на
которые даны ссылки в Своде правил,
приведен в

3.
Проектирование внутренних водопроводных
сетей

3.1
Общие требования

3.1.1
Выбор материала труб для систем холодного
и горячего водоснабжения следует
производить с учетом назначения и
условий работы трубопроводов, температуры
транспортируемой воды, а также срока
службы трубопроводов, руководствуясь
отдельными сводами правил на проектирование
и монтаж тех или иных видов труб
трубопроводных систем.

3.1.2
Трубы и соединительные детали из
полимерных материалов, предназначенные
для хозяйственно-питьевого водоснабжения,
должны иметь в маркировке слово
«Питьевая».

3.2.1
Тип труб и соединительных деталей (за
исключением изготовленных из
стеклопластика) для водопроводов
холодной воды определяется по номинальному
давлению в соответствии с таблицей 1.

Скачайте файл, чтобы продолжить чтение…

5.6 Требования безопасности

5.6.1 При производстве работ на монтаже наружных систем водоснабжения из стеклопластиковых труб и соединительных частей необходимо соблюдать требования СНиП III-4.

5.6.2 Складирование труб, соединительных частей, железобетонных колец, строительных изделий и материалов для устройства колодцев и упоров должно осуществляться с учетом требований соответствующей нормативной документации.

5.6.3 Манипуляции при погрузке и разгрузке труб, соединительных частей, железобетонных колец и других строительных изделий должны производиться с использованием инвентарных грузозахватных приспособлений (стропов, мягких полотенец, траверс, захватов и т.п.) с учетом применяемых подъемно-транспортных механизмов.

5.6.4 При перемещении грунта, труб, железобетонных колец и т.п. работники должны находиться в безопасной зоне проведения работ.

5.6.5 Необходимо постоянно следить за состоянием откосов при работе людей в нераскрепленных траншеях и котлованах, а в раскрепленных — за элементами креплений.

5.6.6 При проведении гидравлического испытания водопровода давление следует поднимать постепенно. Запрещается находиться перед заглушками, в зоне временных и постоянных упоров.

5.6.7 При осмотре колодцев необходимо открыть все люки, проверить их газоанализатором на загазованность. Категорически запрещаются попытки проверки загазованности открытым пламенем. Испытания следует прервать во всех случаях, угрожающих безопасности работников.

5.6.8 При проведении испытаний трубопроводов работники, участвующие в монтаже, должны находиться на безопасном расстоянии от возможного места разрушения труб, раструбов и т.п. Обнаруженные дефекты можно устранять только после снятия давления методами, согласованными с проектировщиками.

5.6.9 Все отходы стеклопластика необходимо вывозить в специально отведенные для этого места.

Как выбрать полипропиленовые трубы

Запретов на самостоятельную прокладку трубопровода в своем доме не существует, поэтому, в принципе, человеку, владеющему навыками монтажа и имеющему представление о проектировании сантехнических систем, можно самому приобрести трубы и комплектующие к ним и осуществить прокладку.

При наличии опыта и специальных инструментов прокладку труб можно произвести самостоятельно

Специалисты по установке трубопроводных систем сами приобретают необходимые комплектующие и предоставляют комплексную гарантию на выполненные работы (материалы + монтаж).

Чтобы не ошибиться и приобрести трубы с нужными характеристиками, необходимо:

1. внимательно изучить сертификат на полипропиленовые трубы в магазине, в нем обязательно должна содержаться информация о классе эксплуатации изделия согласно Госстандарту, существует 6 классов ПП труб:

1. оценить качество исполнения труб и фитингов: наружная и внутренняя поверхности труб должны быть гладкими, сечение должно иметь идеально круглую форму; не допускается присутствие в материале раковин, трещин, заусенцев и пузырьков; цветные модели должны иметь равномерную окраску;
2. поинтересоваться о гарантии на изделия, любая труба и комплектующие к ней должны быть наделены гарантией поставщика.

Важно учитывать, что допустимая температура хранения полипропиленовых труб не ниже – 20С. Поэтому не стоит покупать продукцию зимой на улице или в неотапливаемых магазинах.

Внешний осмотр труб и комплектующих должен удовлетворять покупателя

Внешний осмотр труб и комплектующих должен удовлетворять покупателя

Полипропиленовые трубы просты в монтаже, надежны, эстетичны. На них заявлен большой срок эксплуатации – 50 лет. Но необходимо помнить, что долговременное безаварийное использование трубопроводных систем, смонтированных с соблюдением нормативов, возможно только при нормальных условиях.

Правила монтажа полипропиленовых трубопроводов

Доброго времени суток, мой читатель или читательница! В этой статье я кратко перечислю правила монтажа полипропиленовых трубопроводов. Основная операция, при монтаже полипропиленовых трубопроводов — пайка. С нее и начнем!

Правила пайки полипропиленовых труб

Полипропиленовые трубы и фитинги соединяются друг с другом при помощи пайки. Метод несложный, но тем не менее некоторые правила нужно соблюдать. Перечислим эти правила ниже:

Первое, что нужно сделать это подготовить к работе сварочный аппарат — смонтировать на греющей поверхности необходимые насадки, установить сварочный аппарат на штатив (аппарат должен стоять на ровной поверхности), включить в сеть и выставить на термостате необходимую температуру (на дешевых китайских аппаратах выставлять ничего не нужно — они нагреваются до 260° С автоматически ).
После того как «сварочник» разогрелся до рабочей температуры, можно приступать к пайке. Перед пайкой необходимо ровно отрезать трубу, убрать с ее краев заусенцы и отметить маркером расстояние, на которое труба будет вставляться в раструб. Производители еще рекомендуют обезжиривать поверхность труб, но вполне достаточно, чтобы труба просто чистой. Для армированных металлической фольгой труб необходимо воспользоваться специальной зачисткой (для труб с наружной армировкой) или торцевателем (для труб с внутренней армировкой)

Если труба армирована стекловолокном, то нужно просто ровно отрезать.
Далее фитинг и труба вставляются в насадку на сварочном аппарате (важно вставлять трубу и фитинг ровно, иначе пайка будет некачественной) и вы начинаете отсчитывать время, необходимое на разогрев. Для разных диаметров труб время будет разным (его мы приведем ниже в таблице)

Диаметр, мм.	Расстояние, на которое нужно вставлять трубу в раструб, мм.	Время нагрева, сек.	Время охлаждения пайки, мин
20	17	6	2
25	19	7	2
32	22	8	4
40	24	12	4
50	27	18	4
63	30	24	6
75	32	30	6
90	35	40	8

После завершения работ, необходимо выключить сварочный аппарат из сети и дождаться пока он остынет. После этого можно скручивать насадки и складывать его в ящик. Не стоит остужать сварочный аппарат при помощи воды. Это приведет к поломке оборудования.

Для большей наглядности всего, что сказано выше посмотрите вот это видео:

Для монтажа полипропиленовых труб у стен и в труднодоступных местах вам понадобится напарник. Бывают сложные случаи, когда приходится использовать двух напарников и два паяльника одновременно. Поэтому заранее ищите себе компаньона для проведения монтажных работ.

Как посчитать количество креплений для полипропилена?

Опора для полипропиленовых труб.

Полипропиленовые трубы имеют нормативы по количеству креплений на единицу длины. Это количество зависит от диаметра трубы и температурного режима. Для наглядности приведем эти данные в виде таблицы:

Диаметр трубы, мм	Расстояние между крепежом, мм.
20°С	30°С	40°С	50°С	60°С	70°С	80°С
20	600	600	600	600	550	500	500
25	750	750	700	700	650	600	550
32	900	900	900	800	750	700	650
40	1000	1000	900	900	850	800	750
50	1200	1200	1100	1100	1000	950	900
63	1400	1400	1300	1300	1150	1150	1000
75	1500	1500	1400	1400	1250	1150	1100
90	1800	1600	1500	1500	1400	1250	1200

Теперь нужно просто разделить общий метраж трубы на расстояние, которое указано в таблице и вы получите количество креплений.

Расположение креплений нужно продумывать отдельно. Обычно, это делается в процессе создания проекта.

На опорах экономить не стоит, они нужны для защиты трубопроводов от деформаций, возникающих под действием температуры.

Инструмент для монтажа полипропиленовых труб

Для монтажа полипропиленовых труб необходим следующий инструмент:

• Сварочный аппарат.
• Насадки — колодочные или парные, в зависимости от того, какой у вас сварочный аппарат.
• Резак для пластиковых труб.
• Маркер для нанесения отметок на трубу.
• Строительный уровень.
• Гаечный ключ для закручивания резьбовых соединений.
• Ременной ключ для комбинированных муфт — очень удобная вещь для закручивания комбинированных муфт без шестигранника.
• Нить, ФУМ или анаэробный герметик для уплотнения резьбовых соединений

Ключ для комбинированных муфт.Колодочные насадки для пайки полипропилена.

Не слишком длинный список получился, но здесь самое необходимое и лучше ничего не забывать. По своему опыту знаю, что крайне неудобно работать без ременного ключа и маркера.

3.4 Прокладка трубопроводов

3.4.1 Трассировка трубопроводов водопровода производится с учетом физических (химических) и механических свойств материала труб и способов их соединения и требований, указанных в СНиП 2.04.01.

При монтаже труб на сварке можно применять традиционные схемы прокладки водопроводов — кольцевые и тупиковые, при соединении труб с помощью соединительных деталей системы рекомендуется выполнять с применением коллекторных узлов с размещением в них запорной и регулирующей арматуры, узлов присоединения участков трубопроводов и приборов учета количества и расхода воды.

3.4.2 Трубопроводы, как правило, должны прокладываться скрыто (в шахтах, штробах и т.д.). Открытая прокладка трубопроводов разрешается в местах подвода воды к водоразборной арматуре, а также в местах, где исключены их механические повреждения.

Прокладывать трубопроводы под перекрытием подвальных помещений следует только в тех случаях, когда предусмотрена защита от механических повреждений.

При горизонтальной прокладке участки водопроводных линий из пластмассовых труб следует прокладывать выше канализационных трубопроводов. При невозможности обеспечить прокладку выше канализационного трубопровода, транспортирующего агрессивные, токсичные, пахучие жидкости, водопровод следует проектировать из труб только со сварными или клеевыми соединениями.

3.4.3 При проектировании трубопроводов следует полностью использовать компенсирующую способность трубопровода. Это достигается путем выбора рациональной схемы прокладки и правильным размещением неподвижных опор, делящих трубопровод на участки, температурная деформация которых происходит независимо один от другого и воспринимается компенсирующими элементами трубопровода.

Размещение опор производят в следующей последовательности:

— на схеме трубопроводов намечают места расположения неподвижных опор с учетом компенсации температурных изменений длины труб элементами трубопровода;

— проверяют расчетом компенсирующую способность участков;

— намечают расположение скользящих и неподвижных опор.

В тех случаях когда температурные изменения длины трубопровода превышают компенсирующую способность его элементов, на нем необходимо установить дополнительный компенсатор, как правило, посередине между неподвижными опорами.

При расстановке опор следует учитывать, что перемещение трубы в плоскости, перпендикулярной оси трубы, ограничивается расстоянием от поверхности до стены.

3.4.4 Запорная и водоразборная арматура должна иметь неподвижное крепление к строительным конструкциям для того, чтобы усилия, возникающие при пользовании арматурой, не передавались на трубы.

Запорную арматуру диаметром до 32 мм с корпусом из полимерных материалов допускается устанавливать без крепления к строительным конструкциям.

3.4.5 Расстояние при параллельной прокладке и между пересекающимися трубопроводами, выполненными из полимерных материалов, и трубопроводами, выполненными из других материалов, в том числе стальными, регламентируется нормативными документами.

3.4.6 Скрытая прокладка в бороздах и штробах должна обеспечивать возможность компенсации деформаций пластмассовых трубопроводов без механических повреждений их элементов.

3.4.7 При сборке фланцевых соединений трубопроводов запрещается устранение перекоса фланцев путем неравномерного натягивания болтов и устранение зазоров между фланцами при помощи клиновых прокладок и шайб.

3.4.8 При скрытой прокладке трубопроводов из полимерных материалов внутренняя поверхность борозд или каналов не должна иметь твердых острых выступов.

3.4.9 При сборке резьбовых соединений должна быть соблюдена соосность металлических и пластмассовых труб и деталей. Поверхность резьбы детали должна быть ровной, чистой и без заусенцев.

3.3 Типы соединений

3.3.1 Соединения труб и частей могут быть раструбными, муфтовыми, фланцевыми, бандажными.

Раструбы и муфты () соединяются резиновыми уплотнительными кольцами и фиксируются стопорными элементами, изготовленными из оцинкованной проволоки, полиамидного или поливинилхлоридного прутка. Кроме того, муфтовое соединение может быть клеевым ().

Фланцы (), надетые на бурты, изготовленные одновременно с изделием, или фланцы, наклеенные на изделия, уплотняются плоской резиновой прокладкой.

а — раструбное; б — муфтовое;

1 — труба; 2 — резиновый уплотнитель; 3 — стопорный элемент;
4 — раструб; 5 — ниппель; 6 — муфта

Рисунок 3- Схемы соединений стеклопластиковых труб на резиновых уплотнителях

а — муфтовое; б — раструбное; в — бандажное;

1 — труба; 2 — клеевой шов; 3 — раструб; 4 — муфта; 5 – бандаж; 6 — резьба

Рисунок 4 — Схемы соединения труб на клею (с резьбой и без резьбы)

(Поправка от 26.05.2004 г.).

а — с буртом и свободным фланцем; б — с наклеенным фланцем;

1 — труба; 2 — бурт; 3 — свободный фланец; 4 — наклеенный фланец;
5 — уплотнитель; 6 — болт

Рисунок 5 — Соединение стеклопластиковых труб с помощью фланцев

Прячем трубы в стене пошаговая инструкция

Часто хозяева хотят установить полипропиленовые трубы в стене, и не зря. Это лучший вариант с эстетической точки зрения. Но перед началом работ возникает масса вопросов: как будут вести себя замурованные трубы; каким образом произвести монтаж. Давайте разберем все по порядку.

Можно ли установить ПП трубы в стене

Полипропилен — материал, который обладает высокими показателями стойкости к химическим веществам и коррозии. Поэтому монтаж труб в стене вполне допустим

Чтобы система коммуникации прослужила долго, важно при укладке оставлять необходимый зазор пространства для расширения трубы с горячей водой. Кроме того, сама система должна быть по возможности монолитной, с наименьшим количеством соединений. Труба по всему периметру должна быть дополнительно защищена теплоизоляцией

Это может быть гофрированный картон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания

Труба по всему периметру должна быть дополнительно защищена теплоизоляцией. Это может быть гофрированный картон, стекловата, минеральная вата или другой утеплитель. Таким образом вы защитите конструкцию от запотевания.

Важно предусмотреть в закрытой системе коммуникации возможность свободного доступа к кранам (вентилям). Обычно на это место устанавливают специальные дверцы или лючки.

Прокладка ПП труб в стене

Прокладка ПП труб в стене

Проводим монтаж труб в стене

Любые монтажные работы начинаются с нанесения разметки. Сделать ее можно с помощью простого карандаша. Далее приступайте к основной работе:

1. С помощью болгарки (перфоратора) необходимо сделать 2 параллельно идущих углубления в стене строго по разметке — штробы. Для работы с болгаркой стоит использовать диск с алмазной обработкой зубьев или простой диск для резки по камню.
2. Зубилом или перфоратором удалите материал между 2 -мя разметками, соединяя их в одну.
3. В готовые штробы вставляется полипропиленовая конструкция. Сверху полипропиленовые трубы в штробе закрывают цементным раствором.
4. Финишная отделка производится штукатуркой или другим строительным материалом.

Финальным действием через час после монтажа является тестирование работы системы. Трубы необходимо заполнить водой и проследить, нет ли протечек, провисания и других неисправностей в работе водопровода. Если таковых не обнаружено — поздравляем, вы правильно совершили крепление ПП труб.

Водопровод на даче из труб ПНД своими руками

Водоснабжение дачи

Отличным решением для полива на даче является сооружение локальной водопроводной системы из полимерных, лучше всего, полиэтиленовых труб. Схема монтажа водопровода на даче из труб ПНД своими руками довольно проста, и справиться с подобной задачей под силу любому домашнему мастеру. Для этого не требуется обладать навыками слесаря-сантехника, а достаточно лишь умения пользоваться простейшим ручным инструментом.

Установка водопровода из ПНД

Трубы из полимерных материалов сегодня выступают в качестве успешных конкурентов металлическим и асбоцементным изделиям, всё шире применяясь для прокладки водопроводных систем. Это обусловлено широким ассортиментом пластиковых труб, изготовляемых из различных полимеров с разными техническими характеристиками. В результате всегда имеется возможность выбора исходного материала для монтажа трубопровода, в соответствии с предъявляемыми к нему эксплуатационно-техническими требованиями.

Одним из наиболее распространённых полимеров, применяемых для производства пластиковых труб, является ПНД — полиэтилен низкого давления.

Технология производства ПНД-труб такова:

• Расплав полиэтилена выдавливается через матрицу необходимого размера.
• Процесс полимеризации в данном случае происходит при атмосферном давлении, в отличие от полиэтилена высокого давления.
• После застывания полиэтиленовой заготовки, они нарезаются на отрезки стандартной длины, либо сворачиваются в бухты.
• Производится маркировка изделий, в соответствии с их техническими характеристиками, и трубы отправляются в продажу.

Трубы из ПНД, бывают нескольких видов

• Лёгкие, рассчитанные на рабочее давление не более 2,5 атмосфер. Маркируются буквой «Л».
• Средне-лёгкие, маркируются «СЛ» и выдерживают давление до 4 атм.
• Средние, маркировка «С», рабочее давление до 8 атм.
• Тяжёлые — «Т», способные выдержать до 10 атмосфер.

При покупке следует обращать внимание на маркировку, выбирая материал для водопроводной сети в зависимости от предполагаемого рабочего давления внутри системы. Смонтировать водопровод из ПНД на даче своими руками не представляет особых затруднений благодаря технологичности сборки. Соединяются между собой ПНД-трубы при помощи специальных фитингов и доборных элементов — тройников, уголков и т.д.

Для дачного водопровода рекомендуется применять трубы из полиэтилена марки 80 или 100. Они отлично подойдут для подачи холодной воды, обладая устойчивостью к воздействию солнечного ультрафиолетового излучения и коррозийному воздействию жидкости. Основная водопроводная ветка делается обычно из трубы диаметром 32-40мм, а отводы от неё — из 20-25-й трубы.

Схема дачного водопровода из ПНД

Устанавливаются водопроводные системы на садово-дачном участке двумя способами:

Открытый способ более подходит для сооружения сезонных водопроводных систем, применяемых для поливки растений. После окончания дачного сезона такой трубопровод можно легко разобрать, убрав трубы на хранение до следующей весны. Закрытый вариант используется при монтаже капитальных водопроводных сетей, и подразумевает размещение труб в специально вырытых траншеях.

Сезонный водопровод

Сезонные водопроводные системы используются на дачных участках для полива насаждений — грядок, кустарников, плодовых деревьев. Также он может применяться для водоснабжения дачного домика и надворных построек, например, бани, летней кухни и гаража. В случае использования участка только в тёплое время года, целесообразно монтировать летний водопровод на даче из ПНД-труб открытым способом.

Среди неоспоримых преимуществ открытого варианта — высокая скорость его монтажа. При помощи специальных фитингов, которые продаются в любом строительном супермаркете, можно быстро соединить полиэтиленовые трубы в водопроводную систему необходимой вам конфигурации. Пластиковые трубы могут лежать прямо на земле, без обустройства опор-возвышений, необходимых при монтаже открытого металлического трубопровода. Это связано с устойчивостью ПНД к воздействию сырости.

Среди плюсов такого сезонного водопровода — его мобильность. Осенью трубопровод, во избежание хищения труб, можно разобрать и убрать на хранение. При необходимости можно быстро изменить параметры водопроводной сети, удлинив или укоротив её, сменив конфигурацию. Скорость монтажа — ещё один довод в пользу открытого способа прокладки труб. При этом не требуется производить на участке земляные работы, отнимающие много времени и сил, а также оставляющие после себя разворошенные грудки и садовые дорожки.

Недостаток у открытого трубопровода один: его уязвимость для внешних механических воздействий. Несмотря на достаточно большую прочность ПНД-труб и соединительных фитингов, всё же имеется вероятность их случайного повреждения садовой техникой или инструментарием — мотокультиватором, мотыгой, лопатой. Также потребуется разбирать пластиковые трубопроводы во время проведения весеннего пала сухой травы. Огонь способен не только повредить, но и полностью уничтожить лежащую на земле полиэтиленовую конструкцию.

Капитальная водопроводная система

Если участок используется не только в дачный сезон, но и в зимнее время, есть резон создать капитальную водопроводную систему из ПНД. Собственно монтаж труб в данном случае ничем не отличается от сборки открытого трубопровода. ПНД-трубы соединяются при помощи тех же пластиковых соединительных фитингов и доборных элементов.

Вся разница здесь заключается в закрытом способе расположения труб. Перед монтажом на участке выкапываются траншеи, в соответствии с конфигурацией будущей водопроводной сети. Во избежание заморозки труб с водой в зимнее время, их следует прокладывать ниже глубины промерзания грунта. В нижеприведенной таблице даны ориентировочные данные промерзания почвы для разных городов:

Как видим, во многих городах глубина промерзания грунта достигает 2-х метров. Однако, копать траншеи глубиной в два метра не всегда бывает целесообразно и возможно. В такой ситуации рекомендуется воспользоваться при укладке труб греющим электрическим кабелем, который можно сегодня приобрести во многих магазинах сантехники.

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы — фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор — сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90 о .

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

• Компрессионные.
• Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения — скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат — электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Технические характеристики

Свою широкую популярность полиэтиленовые трубы заслужили благодаря своим высоким эксплуатационно-техническим качествам. Технические характеристики труб ПНД регламентируются положениями ГОСТа №18599 от 2001г. Одним из главных факторов, влияющих на выбор трубы, выступает её необходимая пропускная способность: так, труба с диаметром 25мм способна пропускать ок. 30 л/мин., d=32 мм уже 50 л/мин.

Технические характеристики напрямую зависят от марки полиэтилена, из которого была изготовлена труба. Так модель из ПЭ-100 обладает такими данными:

• Плотность 0,95 кг на 1 куб. дм.
• Упругость, определяющая эластичность на разрыв — 800 мПа.
• Линейное расширение — 2 мм на метр длины.
• Модуль удлинения на разрыв — до 250% при комнатной температуре.
• Теплопроводность — 0,4 Ватт на мК.
• Рекомендованный диапазон эксплуатационных температур от -50о до +40оС.
• Рабочее давление может варьироваться, в зависимости от типа трубы до 40 атмосфер.
• Средний срок эксплуатации — около 50 лет.

Плюсы и минусы труб ПНД

Как и любой иной материал, ПНД имеет свои достоинства, и свои недостатки. Среди плюсов ПНД-труб можно указать:

• Стойкость к коррозии и воздействию химических сред.
• Достаточная прочность и долговечность в эксплуатации.
• Невысокая цена, по сравнению с металлическими аналогами.
• Гладкая внутренняя поверхность, позволяющая избежать образования наростов и засоров.
• Широкий диапазон эксплуатационных температур.
• Достаточная эластичность позволяет трубе из ПНД не лопаться при замерзании внутри неё воды.
• Экологичность материала и безопасность его для человеческого организма.
• Малая масса, обуславливающая удобство транспортировки и хранения.
• Простота соединения между собой, наличие широкого ассортимента доборных элементов и фитингов.

• Возможность применения только для холодного водоснабжения, за исключением моделей из сшитого ПНД.
• Невысокая устойчивость к механическим ударам и излишним нагрузкам.

Как видим, положительных качеств у ПНД-труб гораздо больше, нежели отрицательных. В связи с этим, полиэтиленовая труба является одним из лучших вариантов для прокладки дачного водопровода с точки зрения цена-качество.

Похожие записи:

1. Отводы трубопроводов стальные с внутренним защитным покрытием
2. Соединения ПНД труб. Виды, особенности, инструкция.
3. РД 39Р-00147105-026-02 Инструкция по применению полимерных изоляционных лент и обёрток с двусторонним липким слоем
4. Характеристики полимерных труб для отопления, особенности соединения и монтажа

Источник https://rps-flex.ru/teplo/montazh-polipropilenovyh-trub-snip.html

Источник https://septik27.ru/mozno-li-provesti-pp-truboprovod-dla-vodosnabzenia-pod-kanalizaciej-na-stene/

Источник https://parkgarten.ru/polimernye-truby/montazh-vodoprovoda-iz-polimernyh-trub/
