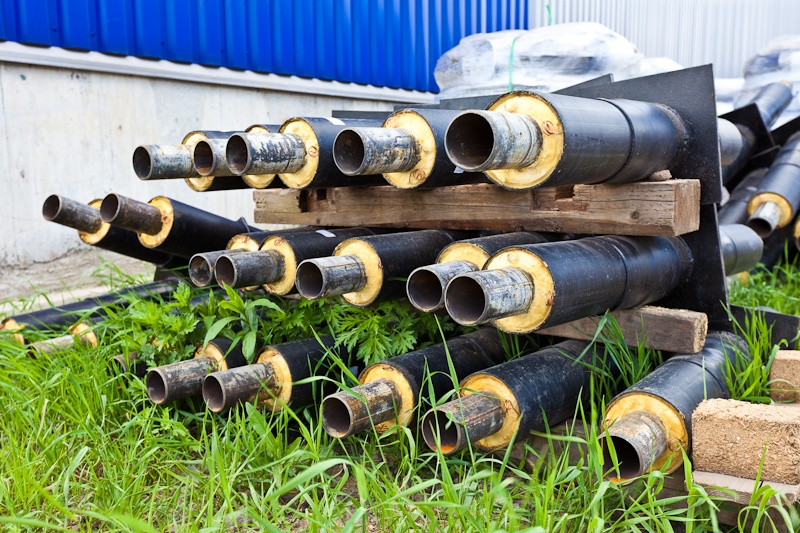

Элемент трубопровода ппу с металлической заглушкой изоляции

Виды изоляции труб

• Трубы в ППУ – в пенополиуретановой изоляции. Применяют для тепловых сетей.
• Трубы в ВУС изоляции. ВУС расшифровывается как «весьма усиленная». Почему «весьма»? Потому что у тех, кто этот термин выдумывал, туго с фантазией, а еще потому, что по ГОСТу есть труба в усиленной изоляции (до 2,5 мм изоляции), а есть в еще более усиленной (до 3,5 мм изоляции). Применяют для водопроводов, газопроводов, и футляров. Футляры ВУС используются для защиты подземных коммуникаций. И даже трубы тепловой сети в ППУ иногда прокладывают под дорогами внутри стальных труб в ВУС изоляции. ВУС изоляция – защищает стальную трубу от коррозии и механических воздействий. Некоторые эксплуатирующие сети организации, разрешают применять Б/У трубы в ВУС изоляции для футляров.
• Трубы в ППМ изоляции – пенополимерминеральная изоляция. Относительно новая разработка, очень похожа на ППУ, но без оболочки. Вместо оболочки имеет жесткий тонкий наружный слой ППУ с примесью песка, и прокладывается прямо в грунт без дополнительной защиты. Небольшой ассортимент фасонных частей ввиду сложности изготовления (все изделия заливаются пеной в специально изготовленных формах) создает ограничения для фантазии проектировщика и увеличивает трудозатраты на объектах. То, что можно изготовить в ППУ, на заводе приходится делать вручную на объекте.

Таблица сравнения видов изоляции для наружной прокладки

Виды труб в ППУ

В ППУ-трубе неизменной остается сама металлическая труба и пенополиуретановая пена. Толщина стенки стальной трубы в тепловых сетях может быть от 3мм до 12мм. Толщина пены от 26 мм до 90 мм. Толщина оболочки из полиэтилена (черная) от 3 мм до 40 мм, оцинкованной (серая) от 0,55 мм до 1 мм. Все зависит от диаметра основной стальной трубы. Различаются трубы в ППУ типом защитного покрытия. Кроме того, есть отдельная разновидность с греющим кабелем, который дает возможность транспортировать жидкость в условиях минусовой температуры окружающей среды. Трубы в ППУ имеют специальную маркировку, в зависимости от особенностей:

• ПЭ — полиэтиленовый кожух;
• ОЦ — кожух из оцинкованной стали;
• ПЭ-У (или ПЭ-Б) — полиэтиленовая оболочка усилена накладными кольцами-бандажами.
• СОДК – (система оперативного дистанционного контроля) добавляется после обозначения кожуха, означает что в изоляции (пене) проходят два медных провода, которые позволяют подключить к теплотрассе специальные приборы (мегаомметр и рефлектометр), и узнать, есть ли вода в изоляции и в каком именно месте произошло намокание, чтобы не перекапывать и не вскрывать всю теплотрассу, а устранять проблему локально.

Где применяются трубы в ППУ?

• Высокие теплоизоляционные свойства. У используемого в качестве утеплителя пенополиуретана теплопроводность не превышает 0,030 Вт/м*К. Это самый низкий показатель среди всех материалов, которые могут применяться для утепления трубопроводов. Поэтому теплопотери снижаются до 1-2%. Для сравнения, в старых трубопроводах теплопотери достигают 25-30%.

NB: В старых тепловых сетях в качестве утеплителя использовали армопенобетон, в качестве гирозащитного покрытия – рубероид. Сверху укладывали металлическую сетку и штукатурили.

• Долговечность. Слой изоляции и внешний кожух исключают воздействие факторов внешней среды на металл. То есть, они являются антикоррозийной защитой и защитой от механических повреждений, благодаря чему срок службы изделий достигает 30 и более лет;

NB: Оболочка трубы в ППУ при наружной прокладке (по земле) защищает пену от дождя, снега, града, а при подземной прокладке от грунтовых вод и блуждающих токов, которые если доберутся до тела стальной трубы, станут причиной электрокоррозии. Толщина полиэтиленовой оболочки толще чем оцинкованной во много раз, ведь она к тому же принимает на себя давление грунта. Помимо всех перечисленных напастей, труба в земле не лежит неподвижно, а постоянно движется вследствие линейного температурного расширения металла, и в течение времени извивается как змея. Полиэтиленовая оболочка защищает теплоизоляционный слой от всего вышеперечисленного.

• Дистанционная диагностика. Наличие системы ОДК дает возможность своевременно обнаруживать дефекты и, тем самым, предотвращать возникновение серьезных аварийных ситуаций;

NB: СОДК – система оперативного дистанционного контроля. Представляет из себя два медных провода которые находятся в середине теплоизоляционного слоя трубы в ППУ. Если в изоляцию попадает вода то происходит замыкание контакта между проводом и телом стальной трубы. При подключении мегаомметра прибор покажет замыкание и станет ясно, что на данном участке трубопровода в изоляции вода. Для того чтобы более точно определить место намокания используют импульсный рефлектометр. Этим прибором измеряют волновое спротивление пенополиуретана. С помощью него можно составить рефлектограмму тепловой сети протяженностью более тысячи метров и определить место дефекта с точностью менее одного метра.

Будущее тепловых сетей выглядит следующим образом: к каждой тепловой сети подключен стационарный рефлектометр, который с помощью GPS модема передает сигнал в режиме онлайн на пульт оператору. Как только происходит намокание изоляции на каком-либо участке — у оператора загорается лампочка на пульте, и он тут же отправляет ремонтую бригаду на трассу, сообщая им конкретный участок намокания.

В России в 2020 году России такие системы уже начали тестировать и постепенно внедрять.

• Быстрый монтаж. Бесканальная прокладка позволяет уменьшить объем земляных работ и обойтись без устройства дренажных сетей. Эти факторы не только сокращают сроки монтажа, но и снижают стоимость прокладки трубопровода.

Как выбирать ППУ трубы

Выбор той либо иной разновидности зависит от условий эксплуатации. К примеру, для обустройства подземного трубопровода предназначены изделия в полиэтиленовой оболочке (ПЭ). Там, где трубопровод проходит под железной дорогой, автомобильной магистралью, фундаментом либо в местах повышенной подвижности грунта, необходимо использовать трубы с усиленной изоляцией (ПЭ-У). Прокладка наземных трубопроводов осуществляется трубами со стальным оцинкованным кожухом (ОЦ). Такая оболочка не только обеспечивает защиту от климатических факторов и механического воздействия, но и придает магистральной системе дополнительную жесткость.

Не менее важным является выбор диаметра. В магистральных теплотрассах и системах водоснабжения применяются трубы диаметром от 525 до 1020 мм. Для распределительных городских сетей диаметр не должен превышать 525 мм. При строительстве автономной системы отопления и водоснабжения в частных домохозяйствах достаточно диаметра 50-100 мм.

Обратите внимание! ППУ трубы можно использовать в тепловых сетях, где температура рабочей жидкости не будет выше 140 градусов, а давление 16 бар. Допускается кратковременный скачок температуры на 10 градусов. При этом вопреки здравому смыслу и законам физики ГОСТ 30732-2006 на трубы и фасонные элементы в ППУ, не устанавливает взаимосвязи между диаметром и давлением, поэтому любые трубы в ППУ можно использовать в указанном диапазоне давлений.

Как определить качество трубы в ППУ

Качество трубы в ППУ определяется по нескольким ГОСТАм, ГОСТ 30732-2006 (на изоляцию) и ГОСТом на непосредственно саму стальную трубу.

В первую очередь необходимо определить соответствие стальной трубы сертификату завода изготовителя. На трубах выше диаметра 159 обязательна должна быть маркировка. В случае трубы 159 диаметра и ниже, при отсутствии маркировки, к комплекту документации обязательно должна быть приложена «бирка» с пачки труб, или «ярлык». Образец:

Обязательно нужно сверить данные с «бирки» и сертификата качества, а также убедиться, соответствует ли длина хлыста трубы длине, заявленной в сертификате качества. Так как приемка по качеству может происходить, когда на трубах в ППУ уже нанесена изоляция и маркировка может быть скрыта под ней, необходимо производить контроль до нанесения изоляции, приезжать на контроль стальной трубы, а при невозможности это сделать, например, при поставке из другого региона, заранее просить выслать сертификат, бирку и фотографии стальной трубы с маркировками. Также, стальные трубы, применяемые в тепловых сетях не должны быть старше года с момента изготовления. В ГОСТе 30732-2006 этого требования нет, но это негласное правило в тепловых сетях, так как металлобазы хранят трубы под открытым небом, и больше года им так лежать нельзя – успевают сильно проржаветь.

Приемка трубы по качеству теплоизоляции

• условное обозначение изделия;
• товарный знак или наименование предприятия-изготовителя;
• номер партии;
• дату изготовления.

Если труба в ППУ изготовлена с СОДК, обязательно нужно проверить проводники на разрыв и замыкание с помощью мегаомметра. После проверки необходимо сделать соответствующую запись в журнале производства работ.

Тут перечислены далеко не все моменты контроля качества трубы в ППУ, а лишь основные, полностью принять изоляцию ППУ можно только в полной мере ознакомившись с ГОСТ 30732-2006.

Почему длина труб при поставке может оказаться чуть короче или длиннее заказанной?

При выставлении счета берется теоретическая длина трубы. На металлобазах трубы хранятся пачками, и вести учет, какая именно труба лежит сверху, а какая снизу, не представляется возможным. После оплаты счета, в момент погрузки стальной трубы на металлобазе, заказчику сообщают сколько хлыстов трубы и какой длины для него погрузили и уточняют: округлять метраж в меньшую или большую сторону?

При заказе бесшовной трубы все еще сложнее, она по ГОСТу 8732-78 и ГОСТу 8734-78 немерная, то есть каждый хлыст имеет индивидуальную длину. ГОСТ допускает разницу от 4м до 12м. В реальности же, разница в конкретной партии меньше, например, от 9м до 11м. В некоторых случаях, при заказе на стандартный типоразмер, изоляционный завод может произвести резку в размер и оставить остаток трубы у себя, но такие случаи всегда оговариваются заранее (до оплаты счета).

Можно ли использовать б/у трубы?

В прокладке тепловых сетей бывшие в употреблении трубы практически не используются. Только в качестве футляров ВУС, когда внутри б/у трубы большого диаметра прокладываются новые трубы в ППУ. В этом случае использованная труба выполняет только функцию дополнительной защиты и требования к ней, соответственно, значительно ниже.

Прокладка тепловых сетей строго регулируется государственными стандартами, применить без нарушений трубы бывшие в употреблении почти невозможно. Труба по которой шла вода, даже в течение сравнительно короткого времени, уже непригодна к повторному использованию из-за коррозии. Трубы, по которым шла нефть так пропитываются ею, что опять же, становятся непригодными для тепловых сетей, где по трубам идет вода. Только трубы из-под газа после пескоструйной обработки выглядят почти как новые и в целом аналогичны по своим характеристикам новым трубам, которые пару лет пролежали под открытым небом на металлобазе. Но трубным заводам в любом случае выгоднее взять б/у трубу на лом и отлить новые трубы, чем пытаться реализовать использованную продукцию.

Оболочка ППУ после цикла «производство – доставка – укладка – эксплуатация – выкапывание – доставка назад» приходит в негодность. Никому в голову не придет повторно использовать такие трубы в реальной теплосети, поскольку малозначительная экономия меркнет на фоне возрастающей в десятки раз стоимости эксплуатации, когда изоляция начнет разрушаться и мокнуть.

Как укладывать ППУ трубы

Укладка в траншею осуществляется на ровную песчаную подушку толщиной не меньше 100 мм. Предварительно трубы и другие элементы трубопровода проверяются на предмет дефектов. Чтобы исключить риск повреждения защитной оболочки, трубы необходимо опускать плавно, без ударов о дно и стенки траншеи. На следующем этапе производится сваривание стыков и соединение кабелей системы ОДК. После проверки качества сварного шва дефектоскопом стыки герметизируются при помощи термоусаживаемых муфт.

Важная информация! Работы по изоляции стыков следует проводить при температуре воздуха не ниже -15 градусов.

В случае прокладывания трубопровода через фундамент либо стену применяют сальники и манжеты стенового ввода. Стандартная длина сальника 450мм но возможно изготовление любой длины. После их установки проводится бетонирование.

Рядом с теплотрассой при канальной прокладке обязательно прокладывают дренажную трубу, которая отводит воду от теплосети, и собирают ее в железобетонный колодец, а на выпуск дренажной трубы ставят клапан-захлопку по серии А-397-80.

Если подземная укладка невозможна (например, на заболоченной территории), применяется надземный способ. Он предполагает обустройство труб на специальные опоры . Технология соединения стыков остается такой же.

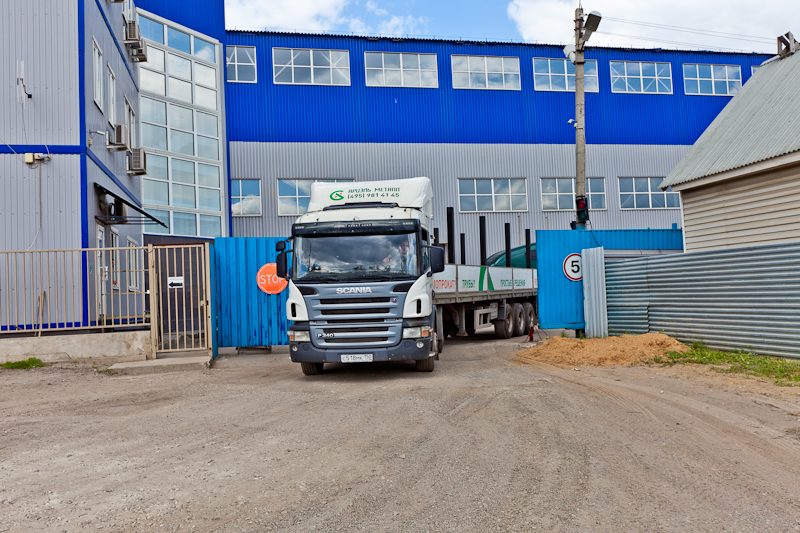

Доставляются трубы шаландами. Шаланда — это машина длиной 12м или 13,6м. Машина должна иметь возможность верхней погрузки, трубы грузят кран-балкой.

Способы прокладки труб в ППУ

Изначально все тепловые сети прокладывались бесканально, но потом мудрые люди придумали дополнительно изолировать трубу в ППУ железобетонными каналами (лотками). Каналы выполняют функцию дополнительной гидроизоляции, а также принимают на себя нагрузку грунта в местах, где тепловые сети проходят под дорогами, там на трубу помимо грунта давит проезжающий транспорт. При бесканальной прокладке в таких местах используют футляры в ВУС изоляции.

Основная загвоздка заключается в способе компенсации линейных расширений стальной трубы. Как уже говорилось выше, труба в земле не лежит неподвижно, а постоянно движется, изгибается. При бесканальной прокладке компенсация расширений трубопроводов осуществляется естественным образом, трассу не прокладывают по прямой, а делают множество углов поворота, и она как «гармошка» сама себя компенсирует. Под углы поворота подкладывают мягкие маты, для того чтобы отводам было куда «играть». В случае бесканальной прокладки, трубы прокладываются практически по прямой линии, что однозначно является плюсом, ведь много поворотов не всегда возможно запроектировать, например, могут мешать соседние подземные коммуникации.

Чтобы компенсировать линейные температурные расширения при канальной прокладке применяются СКУ – сильфонные компенсаторы

Внутри СКУ в ППУ находится КСО – компенсатор сильфонный осевой, который представляет из себя «гармошку» из нержавеющий стали, имеющую компенсационную способность на сжатие и разжатие. Это устройство ставится между двумя неподвижными опорами, а трубы монтируются на скользящие опоры (они называются СПОк – Скользящие Подкладные Опоры канальные), на бетонные подушки, установленные на дно канала. Дно канала в местах установки подушек промазывается техническим вазелином.

Что мы имеем в итоге? В теплотрассу подают горячую воду, труба расширяется, «едет» на смазанных подушках по линии трассы, «гармошка» сжимается и компенсирует расширение, труба не прогибается. При понижении температуры труба сжимается, «гармошка» расширяется, труба на подушках «едет» обратно по оси трассы.

Кто производит трубы в ППУ

Трубопрокатные и металлургичекие заводы производят только трубу. Изоляцией труб и фасонных элементов занимаются специализированные заводы. Одним из таких изоляционных заводов является наш «Балтийский изоляционный завод».

В своей работе мы используем изделия и сырье только от зарекомендовавших себя поставщиков, таких как: ОАО «ПНТЗ», ОАО «Челябинский трубопрокатный завод», АО «Выксунский металлургический завод», АО «Альметьевский трубный завод», АО «Трубодеталь», ООО «Уралтрубодеталь», ООО «Дау Изолан».

Состояние тепловых сетей в СПб

Система тепловых сетей Санкт-Петербурга является одной из самых протяженных в России. Общая длина трубопроводов превышает 4770 км, а диаметр труб варьируется от 50 до 1400 мм. Теплотрассы в основном проложены под землей. К сожалению, значительная часть из них находится в аварийном или предаварийном состоянии, поскольку, это еще советские трубы 30-летнего возраста. Поэтому обустройство новых энергоэффективных теплосетей как никогда актуально для города.

Информация в статье актуальна на 01.06.2021.

Труба ППУ

Трубы ППУ от производственного холдинга СКТК со склада из наличия и под заказ с производства, максимально быстро с высочайшим качеством и на самых выгодных условиях — теперь это реальность.

ООО «Современные Комплексные Тепловые Коммуникации» — это крупная производственно-торговая компания на рынке тепловой изоляции промышленных трубопроводов. В собственности организации находятся два складских комплекса общей площадью 7,5 Га, расположенные в Московской и Липецкой областях, и завод по производству продукции в ППУ изоляции. Заводской комплекс компании состоит из двухэтажного административного здания, производственного цеха, крытого складского комплекса площадью 3000м2 и открытого склада площадью 1400м2.

Завод ООО «СКТК» осуществляет производство трубы ППУ и предварительно изолированных фасонных изделий в ППУ изоляции в соответствии с ГОСТ 30732-2006.

Политика компании — это прозрачное ценообразование и документальная ответственность за любую сумму, указанную в счете. Мы уверены, что качество нашей продукции и открытая информация позволит нашим клиентам быть уверенными в завтрашнем дне и поможет поддерживать долгосрочные партнерские отношения с ООО «СКТК».

На данном сайте потребителю предоставлен полный доступ в on-line ПРАЙС-ЛИСТ на стальные трубы и фасонные изделия в ППУ изоляции, где есть возможность получить актуальные базовые цены на все типоразмеры предварительно изолированной продукции, производства компании.

Подробную информацию о наличии продукции на складе, процессе производства, сроках изготовления, приобретения товара и доставке можно уточнить у менеджеров компании. Задать интересующий Вас вопрос можно позвонив по телефону +7 (495) 981-41-40 в Москве и или +7 (474) 222-13-85 в Липецке. Письменную заявку, вопрос или просьбу связаться с вами по телефону Вы можете отправить на следующий адрес электронной почты: info@sktk-ppu.ru.

Внимание!
Действуют скидки, акции и специальные сезонные предложения.

Стальные трубы в ППУ изоляции.

Производство и продажа стальной трубы в ППУ изоляции и комплектующих со склада из наличия.

В современном энергетическом комплексе одной из самых важных задач является сохранение тепла в трубопроводах с горячей водой. Для максимальной эффективности сохранения тепла в трубах, большое внимание уделяется выбору материала, который применяется для теплоизоляции.

Прежде всего, такой материал должен быть устойчив ко всем негативным внешним воздействиям, — атмосферным, физическим, климатическим и химическим. Это требование обусловлено тем, что под воздействием негативных факторов материал быстро разрушается, что существенно увеличивает затраты на работу по восстановлению (или замене) стальных труб.

Именно поэтому, благодаря высокому коэффициенту износоустойчивости гидрозащитной оболочки и дополнительному теплозащитному слою — пенополиуретану, стальная труба в изоляции ППУ обладает высокими показателями надежности и долговечности.

Защитный слой тепловой трубы и фасонных изделий производится в соответствии с инновационным разработками на самом современном высокотехнологичном оборудовании. Все системы производства гарантируют высокое качество продукции и утверждены в соответствии с ГОСТ 30732. Соблюдение этих правил является гарантом качества теплового и прочного изоляционного покрытия изделия.

Структура трубы ППУ — это стальная труба, с маркой стали «сталь 20», и пенополиуретановая оболочка, толщина которой зависит от общего диаметра самой стальной трубы и региона размещения трубопровода. Также неотъемлемыми составляющими частями изделия являются внутренний сигнальный кабель системы СОДК, который служит для быстрого выявления территориального места аварии, и изолирующий от внешних сред наружный гидрозащитный слой, выполненный из полиэтилена или тонколистового оцинкованного металла.

Таким образом, стальные трубы ППУ имеют длительный, механически необслуживаемый, эксплуатационный срок, при этом обладают низкой теплопроводностью в совокупности с высокой адгезией изоляционного слоя к стальной трубе и внешней гидрозащитной оболочке; трубы в ППУ устойчивы к влиянию негативных атмосферных явлений, к щелочным средам, а также полностью безопасны (нетоксичны) для человека. Неоспоримый плюс стальных труб в ППУ изоляции заключается в том, что при их монтаже в траншее не нужно создавать дополнительные бетонные каналы (лотки), которые обычно служат дополнительной изоляцией от негативного воздействия окружающей среды для трубопроводов иных конструкций.

ППУ изоляция – свойства, область применения

Пенополиуретан является современным, экологичным теплоизоляционным материалом, широко используемым в современном строительстве. Он обладает следующими характеристиками:

• легкостью,
• высокой ударной прочностью,
• повышенной износостойкостью,
• допускает различные способы обработки,
• низкой теплопроводностью,
• устойчивостью к плесени и гниению,
• способностью «работы» в грунте.

Благодаря своим свойствам ППУ изоляция используется в широком спектре отраслей. Например, для изоляции трубопроводов, что особенно важно для нашей страны, поскольку в зимнее время такая теплоизоляция пластиковых и стальных труб позволяет сокращать тепловые потери подаче горячей воды и предотвращать от замерзания холодную воду, проходящую по трубопроводам.

Использование пенополиуретана обеспечивает:

• увеличение срока эксплуатации предизолированного трубопровода без ремонта или замены;
• увеличение интервала обслуживания трубопровода и снятия контрольных замеров;
• быстрый доступ к поврежденным участкам и доступный локальный ремонт повреждений;
• надежную теплоизоляцию труб на протяжении всего срока службы трубопровода;
• существенное сокращение периода ввода в действие строительных объектов;
• высокую сопротивляемость трубопровода в отношении химических соединений (исключение составляют некоторые растворители и концентрированные кислоты).

Помимо изоляции пластиковых и стальных труб пенополиуретан используется также для строительства наружных стен, крыш, подвалов, потолков, оконных проемов, дверей, мансард, жилых зданий, коттеджей, саун, бань, при производстве холодильной техники, морозильных автофургонов и камер, “сэндвич” – конструкций. И это еще не полный спектр применения данного материала.

Стальные трубы в ППУ изоляции и фасонные изделия в ППУ изоляции

Стальные трубы в ППУ изоляции представляют собой конструкцию, которая состоит из нескольких элементов:

• Фасонные изделия в ППУ изоляции
• стальной трубы,
• внешней защитной оболочки из полиэтилена или оцинкованной спирально-замковой стали,
• изолирующего слоя из ППУ,
• медного сигнального провода,
• центрирующих опор.

Процесс изоляции выглядит следующим образом: между трубой и внешней защитной оболочкой пространство заливается пенополиуретановой пеной. Благодаря низким адгезивным свойствам материала, застывший пенополиуретан почти не вбирает влагу, что позволяет трубе в ППУ изоляции достаточно успешно функционировать в условиях с повышенной влажностью.

Пенополиуретан обладает еще одним полезным свойством — малой горючестью. Он не горит самостоятельно при отсутствии открытого огня, не тлеет и не распространяет пламя.

Основные параметры функционирования предизолированных стальных труб ППУ: рабочее давление соответствует характеристикам стальной трубы марки стали «сталь 20» и не должно превышать 1,6 МПа в соответствие с четвертым классом трубопроводов. Температура рабочей жидкости — не более +140 °С (кратковременно до +150 °С).

Срок эксплуатации труб в тепловой оболочке из пенополиуретана составляет от 25 до 30 лет, из чего следует, что ремонт таких труб требуется производить в несколько раза реже, по сравнению с традиционными типами трубопроводов, что ведет к улучшению экономических показателей, характеризующих эксплуатационные затраты.

Износ тепловых сетей. Труба ППУ с ОДК — «Зеленая технология»

Теплоснабжение — это сложная система обеспечения зданий и сооружений теплом, состоящая из двух взаимосвязанных, но различных по технологии процессов.

Первый включает в себя подготовку теплоносителя, доведения его до необходимых температурных параметров и подачу в тепловую сеть, а второй — транспортировку этого носителя по теплосети до конечного потребителя.

Процесс производства теплоносителя понятен любому обывателю. Он выглядит достаточно «прозрачно». Берем первоначальную стоимость теплоносителя, прибавляем затраты на разогрев, обслуживание разогрева, и вот готова приблизительная цифра. С процессом транспортировки все не так просто. Что здесь считать и как? Сколько полезной энергии будет потеряно при транспортировке? В этом должны разбираться настоящие специалисты. Нам же, простым инвесторам и потребителям тепла, должен быть ясен единственный неоспоримый факт того, что чем меньше тепла мы потеряем при движении теплоносителя по трубе, тем теплее будет батарея и горячее вода, которая течет из крана.

С увеличением дальности транспортировки разогретого теплоносителя по трубопроводу увеличивается и целесообразность инвестиций в сохранность его первоначальных тепловых параметров и, как бонус, снижение стоимости содержания всей тепловой сети.

Общая длина тепловых сетей Российской Федерации, на начало двухтысячных годов, составляла порядка 185000 километров, с учетом прямой и обратной прокладки трубопровода. Нет, это не значит, что теплоноситель постоянно транспортируется на столь длительные расстояния, а вот транспортировать его на расстояния до десятка километров, от ЦТП до объекта потребления тепла, приходится достаточно регулярно. К сожалению, назвать этот процесс «Зеленым» или энергосберегающим не получится в 80% всех подобных случаев. Трубопроводы тепловых сетей были построены и запущены еще во времена СССР и сроки их эксплуатации уже перешли отметку в тридцать, а иногда и сорок лет. Стальные трубы, проложенные в бетонных каналах, заизолированные в минеральную вату, обладающую крайне низкими теплоизолирующими свойствами даже при незначительном намокании, с отсутствующей антикоррозийной изоляцией, изношены в среднем на 70-80%, местами аварийны и требуют немедленной замены. В лучшем случае данные трассы эффективно греют окружающий их воздух или грунт, а в худшем — просто текут, являются причиной перебоев в подаче тепла потребителю и требуют постоянного локального ремонта.

Как сохранить тепло?

Прогресс не стоит на месте и на смену колоссальным потерям тепла приходят новые эффективные энергосберегающие технологии. Трубы ППУ и комплектующие теплотрасс в ППУ изоляции являются технической базой нового комплексного проекта повышения энергоэффективности тепловых сетей Российской Федерации. Теплосети практически всех Российских городов нуждаются в тотальной модернизации, в некоторых регионах износ достигает 85-90% . К сожалению, в настоящий момент глобальная реконструкция финансируется за счет тарифа, а точнее за счет коммунальных сборов, что препятствует реализации необходимых капитальных преобразований из-за недостатка средств или их несвоевременного поступления.

Как сэкономить и сохранить тепло?

Вечный вопрос! Всегда был, есть и будет нерадивый подрядчик, которой озадачен проблемой: «Как извлечь дополнительную выгоду из наших с Вами инвестиций?» На длине трубопровода ему это сделать вряд ли удастся, а вот на качестве. Так чем будем защищаться?

Стальная труба в ППУ изоляции (изоляции из вспененного пенополиуретана) — это современная высокотехнологичная продукция, разработанная для повышения показателей надежности и энергоэффективности тепловых сетей. Труба ППУ — это технология, которая не позволит подрядчикам сэкономить на качестве продукта, т. к. имеет обязательные диагностические элементы. Встроенные средства диагностики в совокупности с процедурой контроля при приемке на объекте продукции, готовой к монтажу, позволяют исключить будущие непредвиденные расходы в процессе гарантийного срока эксплуатации трассы.

В соответствии с инновационными проектами организаций Российского теплоснабжения при поддержке правительства РФ срок гарантии для вновь введенной в эксплуатацию теплотрассы, спроектированной на базе трубы ППУ, должен быть увеличен до 10 лет, первые пять из которых должны быть подкреплены гарантией производителя предизолированной продукции.

ООО «СКТК» предлагает Вам трубы ППУ ( Москва ) высокого качества, по параметрам и эксплуатационным характеристикам превосходящие нормативы ГОСТ 30732-2006, что всегда позволит достичь от стального трубопровода в ППУ изоляции гарантированного эффекта, как по сроку службы, так и по минимизации показателя теплопотерь.

СКТК — всегда высокое качество трубы ППУ, справедливые цены и выгодные условия сотрудничества.

Льготная доставка стальной трубы в ППУ изоляции

ООО «СКТК» осуществляет доставку стальной трубы в ППУ изоляции, фасонных изделий и комплектующих по льготному тарифу в следующие районы московской области:

СЕВЕРО-ВОСТОЧНЫЙ СЕКТОР – районы:
— Мытищинский ( Королёв, Долгопрудный, Химки, Балашиха );
— Пушкинский ( Ашукино, Зеленоградский, Лесной, Правдинский, Пушкино, Софрино, Черкизово, Ельдигинское, Тарасовское, Царёвское );
— Щелковский ( Загорянский, Монино, Свердловский, Фряново, Щёлково, Анискинское, посёлок Биокомбината, Гребнево, Медвежье-Озёрское, Огудневское, Трубинское );
— Сергиево-Посадский ( Богородское, Краснозаводск, Пересвет, Сергиев Посад, Скоропусковский, Хотьково, Березняковское, Васильевское, Лозовское, Реммаш, Селковское, Шеметовское ).

СЕВЕРО-ЗАПАДНЫЙ СЕКТОР – районы:
— Дмитровский ( Деденево, Дмитров, Икша, Некрасовский, Яхрома, Большерогачёвское, Габовское, Костинское, Куликовское, Синьковское, Якотское );
— Талдомский ( Вербилки, Запрудня, Северный, Талдом, Гуслевское, Ермолинское, Квашёнковское, Темповое ).

ВОСТОЧНЫЙ СЕКТОР – районы:
— Балашихинский (Балашиха, Дятловка, Новый Милет, Павлино, Пестово, Полтево[10], Пуршево, Русавкино-Поповщино, Русавкино-Романово, Соболиха, Федурново, Фенино, Чёрное );
— Ногинский ( Воровского, Ногинск, Обухово, Старая Купавна, Электроугли, Аксёно-Бутырское, Буньковское, Мамонтовское, Стёпановское, Ямкинское );
— Павлово-Посадский ( Большие Дворы, Павловский Посад, Аверкиевское, Кузнецовское, Рахмановское, Улитинское );
— Орехово-Зуевский ( Дрезна, Куровское, Ликино-Дулёво, Белавинское, Верейское, Горское, Давыдовское, Демиховское, Дороховское, Ильинское, Малодубенское, Новинское, Соболевское );
— Егорьевский ( Егорьевск, Рязановский, Юрцовское, Раменское, Саввинское );
— Шатурский ( Мишеронский, Черусти, Шатура, Дмитровское, Кривандинское, Пышлицкое, Радовицкое ).

А так же Южный и Юго-Восточный сектора полностью.

Труба ППУ цена и НАЛИЧИЕ, Вы можете купить трубы ППУ изоляции со склада «СКТК»

Предлагаем Трубы в ППУ изоляции в НАЛИЧИИ со склада в Московской области. Всегда актуальные цены и скидки на трубы и фасонные изделия в ППУ изоляции. Возможность самовывоза и централизованной доставки.

ВНИМАНИЕ! Постоянные складские запасы трубы ППУ. От 10 до 20 км трубы в наличии на складе «Подольск».
Длина трубы в ППУ изоляции зависит от спецификаций производителя стальной трубы и имеет косвенную связь с диаметром. Стальные трубы, применяемые для теплоизоляции, диаметром до 108 мм включительно имеют длину 10 метров. Трубы 133 мм — 720 мм имеют немерную длину в диапазоне от 11,4 до 11,8 метров. Оцинкованные трубы имеют среднюю стандартизированную длину 7,8 метра.

Трубы ППУ по низким ценам выгодно, быстро, удобно из наличия в глубоком ассортименте Вы можете без проблем приобрести в ООО «СКТК». Специальные условия «Вывоз трубы ППУ в день оплаты» уточняйте у менеджеров компании.

Поскольку на сегодняшний день трубы в ППУ изоляции признаются самым современным и эффективным решением в области снижения энергозатрат и защиты труб от агрессивного воздействия окружающей среды, необходимо знать за счет чего достигается эффект экономии:

• уменьшения теплопотерь на 98-99 %;
• повышения срока службы труб до 30 лет;
• снижения расходов на монтаж трубопроводов;
• снижения эксплуатационных затрат и т.д.

Благодаря этим качествам цена на трубы в ППУ изоляции и остальные комплектующие для теплотрассы многократно окупается в течение периода эксплуатации объекта.

Кроме того, пенополиуретан (ППУ) не оказывает вредного воздействия на окружающую среду, а также уменьшает вероятность разлива рабочих жидкостей за счет дополнительной защиты трубопроводов от коррозии.

Приобрести трубы ППУ и другую продукцию вы можете в компании «СКТК» с оптимальным соотношением цены/качества и гарантии.

Прайс на трубы в ППУ изоляции | Стоимость трубы ППУ

Актуальные рыночные цены на весь ассортимент продукции в ППУ изоляции, резервирование товара из НАЛИЧИЯ, хранение, специальные предложения и скидки, все эти удобства ООО «СКТК» предлагает своим клиентам для реализации любых проектов. Мы предлагаем только лучшую продукцию. У нас вы можете приобрести трубы ППУ в различных типах гидрозащитной оболочки из НАЛИЧИЯ, в том числе и купить трубу в ППУ ПЭ изоляции, прайс лист содержит подробную информацию и цены на весь ассортимент поставляемых изделий:

• трубы ППУ в полиэтиленовой оболочке (ППУ-ПЭ) для бесканальной подземной прокладки;
• трубы ППУ в оболочке из оцинкованной стали (ППУ-ОЦ) для надземной прокладки;
• трубы в усиленной оболочке для эксплуатации в экстремальных условиях.

Особое внимание мы уделяем качеству выпускаемой продукции. Все товары изготавливаются на современном оборудовании высокого уровня автоматизации, за счет чего достигается не только стабильность качественных параметров, но и снижается цена на трубы в ППУ изоляции для потребителей. Ведь чем меньше издержки предприятия, в том числе расходы от брака, тем ниже отпускная стоимость изделия. Мы используем первоклассное сырье и материалы, а также обеспечиваем строгий контроль за соблюдением установленного порядка изготовления изделий в течение всего производственного процесса.

Прайс на трубы в ППУ изоляции отличается максимальной полнотой. У нас вы можете найти продукцию любых типоразмеров. Сочетая трубы с другими изделиями, которые предлагает наша компания, вы сможете успешно решить задачу прокладки или ремонта трубопровода разнообразного назначения и расположения, а также достичь существенного роста его энергоэффективности.

Компания «СКТК» стремится поддерживать для своих клиентов самые выгодные цены на трубы ППУ и другие теплоизолированные изделия. Подобная ценовая политика является основой для взаимовыгодного сотрудничества, в котором мы видим приоритет деятельности нашей компании. Приобретая продукцию «СКТК», вы будете уверены в высоком качестве товаров и компетенции наших специалистов. В данном разделе представлен актуальный прайс на трубы в ППУ изоляции и другие изделия. Ознакомьтесь с ним и узнайте реальную стоимость трубы в ППУ изоляции и комплектующих для прокладки трубопроводов.

Применение трубы в ППУ изоляции:

• увеличивает срок службы сетей;
• сокращает потери тепла, что помогает съэкономить топливо и электроэнергию;
• уменьшает капитальные затраты и расходы на эксплуатацию и ремонт;
• делает монтаж трубопроводов быстрее в 3-4 раза;
• позволяет избежать аварий, при помощи обязательной установки СОДК.

Трубы ППУ, купить, смонтировать и эксплуатировать сегодня стало еще выгоднее, проще, быстрее и надежнее. Они повсеместно используются для надземной, канальной и бесканальной прокладки теплотрасс и водопроводов столичными жилищно-коммунальными службами, а также для монтажа технологических трубопроводов.

Команда ООО» СКТК», строго контролирует процесс создания продукции. Следит, чтобы изготовление трубы ППУ велось из наилучших материалов, с соблюдением всех технологических норм и соответствовало принятым стандартам качества.

Производство труб ППУ ОЦ и ПЭ с окожушиванием, предназначенных для надземного монтажа теплосетей, представляет собой создание трехслойной системы на основе стальной трубы, по которой теплоноситель доставляется на объекты, ППУ изоляции, препятствующей теплопотерям при транспортировке и защитной оболочки из оцинкованной стали.

Для инженерных сетей подземного канального и бесканального расположения больше подходит труба ППУ ПЭ. Диаметры изолированных пенополиуретаном труб имеют широкий диапазон и находятся в зависимости с диаметрами наружной оболочки. Несколько размерных шагов в диаметре защитной оболочки для одного диаметра стальной трубы позволяет максимально верно реализовать проектное решение любой сложности. Компания СКТК производит трубы ППУ в оболочках, любых технологически совместимых диаметрах, по Вашему заказу, а продукцию имеющую стандартные размеры всегда хранит в достаточном количестве на складском комплексе «Подольск».

Технология, положенная в основу производства труб ППУ ПЭ, аналогична созданию изолированных пенополиуретаном труб в оболочке из оцинкованной стали. Использование конструкции «труба в трубе» из полиэтилена обусловлено герметичностью и износостойкостью, которой способствует этот материал при подземной прокладке труб.

ООО» СКТК» поставляет фасонные изделия и трубы в ППУ изоляции, цена и высокое качество которых Вас приятно удивят. Менеджеры нашей компании свяжутся с Вами в удобное время, проведут своевременные консультации, проверят точность комплектации и наличие товара на складе, где Вы сможете забрать его самостоятельно или воспользоваться службой доставки.

На Складе ООО «СКТК» имеется более развернутый ассортимент продукции. Так же возможно присутствие на складе позиций, которые общепринято считаются заказными.

Обязательно уточняйте наличие продукции у менеджеров.

Для остановки транспортировки теплоносителя используются краны в ППУ изоляции различных диаметров.

Стыковка предизолированных шаровых кранов в ППУ с основным трубопроводом осуществляется двумя способами:

• через фланцы;
• методом приварки.

Заводы изготовители производят краны в двух вариантах монтажа — фланцевые и под приварку, каждый из которых может быть полнопроходным и стандартнопроходным, в зависимости от диаметра перекрывающего шара. Как и у других деталей предизолированного трубопровода, патрубки и сварные швы крана в ППУ изоляции защищают от попадания влаги муфтовыми комплектами изоляции или скорлуповыми ремкомплектами. В первом случае стыки запенивают пенополиуретановыми компонентами, образующими однородный теплоизолятор, а во втором вырезают фигурные детали из скорлуп ппу и оборачивают герметичной термоусаживаемой лентой, фиксируя замковой пластиной.

СКИДКИ на продукцию со склада! ЗВОНИТЕ!

Диаметр трубы-оболочки, мм

Расчетная масса 1 п.м., кг*

Труба с металлической заглушкой изоляции и кабелем вывода

Отвод ППУ-ПЭ изолированный, представляет собой стальной крутоизогнутый отвод и стальные патрубки (электросварные, бесшовные, нержавеющие, оцинкованные, ВГП) из ПеноПолиУретана в защитной полиэтиленовой оболочке ПЭ.

Отвод с МЗИ длиной 150 мм применяется для защиты ППУ изоляции и закольцованных проводов СОДК от внешних воздействий и ставится в месте окончания ППУ изоляции. По требованию заказчика может быть установлена МЗИ по ГОСТ 30732-2020 длиной 650 мм с соответствующим увеличением размера L1 на 500 мм. Крепление МЗИ к стальной трубе производится сваркой, герметизация стыка с полиэтиленовой оболочкой — ТУЛ. По требованию заказчика отводы с МЗИ могут изготавливаться с различными углами α до 90°. Конструкция отвода с изоляцией из ППУ в оболочке из полиэтилена с МЗИ представлена выше. По требованию заказчика стальные крутозагунутые отводы ППУ-ПЭ с МЗИ и ТКВ могут быть изготовлены как гнутыми так и секторными. Используют отводы ППУ-ПЭ с МЗИ ТКВ при прокладке наружных инженерных сетей в месте изгиба теплоизолированного трубопровода ППУ-П (теплотрассы ППУ-ПЭ). Отводы в ППУ-ПЭ с МЗИ и ТКВ с кабелем вывода из торцевой части применяются при строительстве тепловых сетей в качестве концевых элементов трубопровода. Через кабель вывода провода СОДК при помощи соединительных кабелей, подключенных к системе ОДК трубопровода, выводятся в точки контроля. По требованию заказчика отводы с кабелем вывода могут изготавливаться с различными углами α до 90°.

диаметр трубы мм

Вернуться в раздел трубы в изоляции ППУ-ПЭ

Для подземной прокладки пред изолированных трубопроводов ППУ-П в защитной полиэтиленовой оболочке существует два типа — это бесканальная прокладка, непосредственно в грунт на песчаную подушку и канальная прокладка, в железобетонных каналах лотках на опорных подушках с применением опор СПО. Такие отводы изготавливаются согласно ГОСТу это от 57 до 1200 мм диаметра. Качество пред изолированных отводов ППУ-П в изоляции и полиэтиленовой оболочки подтверждено сертификатом качества завода изготовителя. В заводских условиях производятся труба ППУ пэ тип 1 со стандартной толщиной теплоизоляционного слоя и тип 2 с увеличенной толщиной теплоизоляционного слоя.

Изготавливают Отводы ППУ-ПЭ двух типов

1. Пред изолированный отвод ППУ-ПЭ с коротким плечом — Д25 до Д273 L=300мм, Д325 до Д720 L=400мм;
2. Пред изолированный отвод ППУ-ПЭ с длинным плечом — Д25 до Д1020 L=1000мм.

При вычислении массы 1м.п. отводы в ППУ-П изделия плотность пенополиуритана принята равной 80 кг/м3. Отводы стальные крутоизогнутые ГОСТ 17375 в теплоизоляции ППУ пэ (пенополиуретан) в защитном полиэтиленовом кожухе с или без ОДК (оперативный дистанционный контроль) производятся в строгом соответствии с ГОСТ 30732-2020.

На производстве отводы ППУ-ПЭ изготавливаю под любым углом, со стальной заглушкой изоляции и кабелем вывода с торца. После соединения трубы, не изолированные места стыков сварки утепляют специально предусмотренными комплектами.

Примечательно, что изолированные отводы ППУ-П имеют полиэтиленовую трубу оболочку отвечающую требованиям ГОСТ 18599-2001, которая обеспечивает высокую гидроизоляцию пред изолированного трубопровода. Стоит отметить, что отводы в ППУ ПЭ рассчитаны на прохождение теплоносителя под давлением до 16 атмосфер и высоких температур – 130 С°, допускается кратковременное повышение до + 150 С°. Срок службы трубопровода ППУ П достигает 30 лет.

Конструкция отводов ППУ-ПЭ

• t-стальная труба: электросварная, ВГП, бесшовная, оцинкованная;
• d-диаметр стальной трубы;
• s-толщина стенки стальной трубы;
• D-диаметр оболочки-трубы;
• a-угол отвода;
• L-длина плеча отвода;
• n-тип изоляции ППУ по ГОСТу 30732-2020.

1. Стальная труба;
2. Изоляция из ППУ (ПеноПолиУретан);
3. Труба оболочка ПЭ;
4. Центратор — опора центрирующая;
5. Стальной отвод;
6. Электро-изоляционная трубка (для труб со стальной оболочкой);
7. Система оперативного дистанционного контроля СОДК.

ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ: Отвод ст R-α° dxs/D-L/L1 ППУ-ПЭ МЗИ: Отвод ст. 90° 89/160 ППУ-ПЭ L=340/540 МЗИ, Отвод 90° с наружным диаметром стальной трубы 89 мм и толщиной стенки 3,5 мм, с теплоизоляцией из ППУ, в полиэтиленовой оболочке наружным диаметром 160 мм, с длинами плеч 340 мм и 540 мм, с проводами СОДК, с МЗИ длиной 150 мм.

ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ: Отвод ст R-α° dxs/D-L/L1 ППУ-ПЭ с МЗИ и ТКВ: Отвод ст 125-65° 133х5/250-570/670 ППУ-ПЭ ТКВ Отвод 65° с наружным диаметром стальной трубы 133 мм и толщиной стенки 5 мм, с радиусом сгиба по средней линии 125 мм (тип 2D) с длиной плеч 570 мм и 670 мм, с теплоизоляцией из ППУ, в полиэтиленовой оболочке с наружным диаметром 250 мм, с проводами СОДК, с МЗИ длиной 150 мм и ТКВ.

Предприятие ООО СИС поставляет по конкурентной цене со склада в СПБ или с доставкой стальные изолированные отводы ППУ п.э. по Санкт-Петербургу, Ленинградской области, Северо-Западу и России. Мы поставляем отводы в изоляции ППУ ПЭ тип 1 и тип 2, изготовленные в строгом соответствии с ГОСТами 30732-2020, что подтверждается сертификатом качества завода изготовителя из различной стали.

Отводы в ППУ- П изоляции применяются в инженерных системах ЖКХ при прокладке отопления, горячего и холодного водоснабжения. Трубопроводы в ППУ П изоляции производства одобрены для применения на объектах Санкт-Петербурга крупнейшими эксплуатирующими организациями — ОАО «Теплосеть СПб», ГУП «ТЭК» СПб. Применение стальных отводов ППУ ПЭ позволяют сократить тепловые потери трубопровода в 10 раз до 2%.

Компания ООО СИС предлагает большой выбор отводов ППУ ПЭ в Петербурге. На нашем складе вы можете пред изолированные отвода ППУ пэ в теплоизоляции оптом и в розницу. Предприятие ООО СИС осуществляет по желанию заказчика резку в размер электросварной черной теплоизолированной трубы ППУ п.э.

За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов.

По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене отводы ППУ ПЭ электросварные черные прямо шовные теплоизолированные в регион Северо-Запад — г. Санкт-Петербург, Ленинградская область, Мурманск, Архангельск, Карелия, Вологда, Северодвинск, Ухта, Петрозаводск, Череповец, В.Новгород, Псков, Великие Луки, Котлас, Воркута, Апатиты, Тихвин, Боровичи, Североморск, Сертолово, Мончегорск, Советск, Старая Русса, Печора, Мирный, Кондопога, Великий Устюг, Балтийск, Сланцы, Кондалакша, Сокол, Коряжма, Черняховск, Луга, Усинск, Новодвинск Сосновый Бор, Сыктывкар, Гатчина и вся Россия.

По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене отводы ППУ П теплоизолированные по Санкт-Петербургу, Ленинградской области или в любую точку России.

За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов.

Энциклопедия

Металлическая заглушка изоляции представляет собой вспомогательный элемент, необходимый для обеспечения защиты — как механической, так и гидроизоляционной — концевого (не имеющего слоя изоляции) участка трубы, а также торцевой части изоляционного слоя, если речь идет, например, о трубах в пенополиуретановой изоляции (трубах ППУ). Металлические заглушки могут использоваться как для труб с защитным слоем из полиэтилена (ППУ ПЭ), так и из оцинкованной стали (ППУ ОЦ).

Конструктивно металлические заглушки изоляции представляют собой выполненный из стали стакан. Один его конец закрыт: он необходим для приварки к трубопроводу; другой конец остается открытым и надевается на свободный от теплоизоляции конец трубы ППУ.

Как самостоятельный элемент металлические заглушки изоляции предлагаются производителями достаточно редко. Они, в частности, не предусмотрены каталогом стандарта ГОСТ 30732-2020, однако из-за удобства в применении часто бывают весьма востребованы.

Металлические заглушки обычно входят в качестве компонента в другие сборные изделия, например, концевые элементы трубопровода. В этом случае металлическая заглушка изоляции поступает на стройплощадку в уже смонтированном виде: в виде отрезка трубы ППУ с присоединенными проводами системы ОДК (оперативного дистанционного контроля), снабженного заглушкой.

Разновидностью металлических заглушек изоляции являются рабочие заглушки. Она представляет собой временную защиту конечного (на данный конкретный момент) участка трубопровода и соответствующей торцевой части изоляционного слоя. Рабочие заглушки необходимы, главным образом, в период, когда строительные работы по тем или иным причинам приостановлены, но прокладка участка трубопровода еще не завершена. Именно поэтому конструкция рабочих заглушек не предполагает наличия технологических отверстий под вывод проводников системы ОДК или кабелей. В зависимости от схемы подключения датчиков повреждений, терминалов системы ОДК и т.д., заглушки могут оснащаться трех- либо пятижильным кабелем.

Стандартная длина металлических заглушек данного типа составляет 650 мм для труб ППУ ПЭ и 200 мм для труб ППУ ОЦ. Однако, в случае необходимости, производители могут изготовить заглушки другой длины, рассчитанные под конкретный проект. Кроме длины, может быть изменена, например, толщина слоя теплоизоляции.

Установка рабочих металлических заглушек может осуществляться в полевых условиях. В отличие от обычных металлических заглушек изоляции, поставляемых в уже смонтированном виде, рабочая заглушка конструктивно состоит только из металлической основы (без пенополиуретановой изоляции). Рабочие заглушки изготавливаются из стали (углеродистой либо низколегированной), и могут применяться на трубопроводах всех типов, имеющих диаметр труб в диапазоне 32-1020 мм. Длина рабочих заглушек варьируется от 100 до 650 мм. К предизолированной трубе (трубе ППУ) рабочая заглушка крепится посредством термоусадочных лент либо с использование замковых пластин внахлест.

трубы ППУ

Компания СТС Изоляция производит предварительно изолированные в заводских условиях стальные трубы в пенополиуретановой (ППУ) теплоизоляции по технологии «труба в трубе» по требованиям стандарта ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой», предназначенные для использования в системах трубопроводов, где требуется максимально возможная степень защиты прокачиваемого по трубопроводу вещества от воздействий внешней среды и сохранения в системе тепла или холода в случаях, когда рабочая температура внутри трубы не превышает постоянный уровень в 140 градусов С (температурный порог применения в качестве теплоизоляционного материала пенополиуретанового пенопласта).

подробнее

трубы ППУ-ОЦ-сп

Компания СТС Изоляция поставляет трубы теплоизолированные пенополиуретаном (ППУ) в стальной наружной оболочке для канальной и наземной прокладки трубопроводов. Нанесение теплоизоляции производится в заводских условиях по технологии «труба в трубе» ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой». Рабочая температура данного типа трубопроводов составляет 140 градусов С, давление до 1,6 МПа (16 атм.).

подробнее

труба усиленная ППУ изоляции

Согласно требований ГОСТ 30732-2020 для прокладки изолированных труб ППУ подземной бесканальной прокладки в тонкостенной полиэтиленовой оболочке (ПЭ) в стальных защитных футлярах допускается применять трубы с бандажами, изготовленные по чертежам предприятия-изготовителя предизолированных ППУ трубопроводов, согласованным с проектной организацией или Заказчиком.

подробнее

труба ППУ с металлической заглушкой изоляции

Труба ППУ с металлической заглушкой изоляции представляет собой вариант комбинированного изделия, соединяющего в одну конструкцию теплоизолированную пенополиуретаном (ППУ) стальную трубу и металлическую заглушку ППУ изоляции, расположенную с одного конца данного сборного изделия. Производство данного элемента осуществляется в заводских условиях.

подробнее

труба ППУ с заглушкой изоляции и кабелем вывода

Сборное изделие труба ППУ с заглушкой изоляции и кабелем вывода представляет собой комбинированный вариант теплоизолированной трубной конструкции, объединяющий предизолированную стальную трубы ППУ обычной мерности и концевой элемент трубопровода с кабелем вывода и металлической заглушкой изоляции под данный вывод кабеля, как правило, торцевого типа.

подробнее

труба ППУ с отводом ППУ

По заявке клиента компания СТС Изоляция производит разные типы комбинированных элементов трубопровода, в числе которых изготовленный в заводских условиях трубный элемент, соединяющий в одном изделии предварительно изолированную трубу ППУ с аналогичным по типу теплоизоляции стальным отводом в ППУ изоляции. У данных собранных элементов одинаковые характеристики по толщине стенки стальной трубы и патрубка стального отвода, толщине теплоизоляции и типу наружного изоляционного покрытия — полиэтилен или сталь оцинкованная тонколистовая в обоих изделиях.

подробнее

трубы ППУ (двухтрубная система)

Предварительно изолированные парные (двойные) трубы ППУ представляют собой вариант комбинированной конструкции теплоизолированной трубной системы с применением разных внутренних труб и внешней защитной оболочки трубопровода. В процессе изготовления данной теплоизолированной трубной продукции на заводе изоляции труб компании СТС Изоляция в одну внешнюю оболочку могут быть интегрированы две, три или четыре стальные или полимерные трубы.

Трубы стальные ППУ

Стальные трубы в ППУ изоляции представляют собой энергосберегающую конструкцию, которую можно сравнить с матрешкой, состоящей из трех главных элементов:

• Основная труба, изготавливаемая из различных марок стали, по которой происходит подача энергоносителя.
• ППУ-слой в качестве теплоизолирующего материала.
• Оболочка для труб ППУ из полиэтилена (ПЭ ) или оцинковки (ОЦ), выполняющая роль защиты внутренней конструкции.

Эффективность использования предизолированных труб, в сравнении с аналогичными изделиями, использующими другие теплосберегающие материалы, доказана эксплуатацией в различных областях жилищно-коммунального хозяйства и нефтегазовой промышленности.

Основные преимущества труб в ППУ изоляции

Помимо теплоизолирующих возможностей (не более 0,03 Вт/м2), к плюсам использования трубопроводов в заводской изоляции ППУ причисляется:

Длительный срок эксплуатации даже под постоянными нагрузками (более 30 лет без необходимости проведения незапланированных ремонтов); Простота монтажа даже в условиях сложного рельефа; Доступность необходимой запорной арматуры, фитинговых элементов и комплектующих; Возможность установки системы ОДК, позволяющей заблаговременно обнаружить проблемные участки на трубах с заводской изоляцией ППУ во время их эксплуатации.

Этапы производства труб с утеплением из пенополиуретана

На заводе изоляции труб САЙВЕРХОТ весь процесс изготовления проходит в несколько основных этапов:

• Приемка стальных труб и последующая очистка их поверхности для нанесения пенополиуретанового слоя;
• Производство защитного покрытия из полиэтилена или оцинковки;
• Сборка или, как ее называют мастера-изолировщки, «напаковка»;
• Заливка пенополиуретана в пространство между основной трубой и защитной оболочкой;
• Испытания готовых изделий с применением лабораторной аппаратуры.

Каждый этап производства ППУ труб в оболочке из полиэтилена или оцинковки регламентирован требования ГОСТа 30732-2020.

Также согласно ГОСТу, трубопроводы в пенополиуретановой теплоизоляции комплектуются системой, предназначенной для оперативного дистанционного контроля (СОДК). Трубы ППУ с ОДК дополнительно включают в свою конструкцию специальные датчики и сигнальные проводники, которые реагируют как на факт разрыва самих проводников, так и на намокание слоя пенополиуретана в случае повреждения оцинкованной или полиэтиленовой оболочки.

Обращаем внимание, что теплоизоляция для труб ППУ может быть следующих типов:

• 1-ый или стандартный;
• 2-ой или усиленный;

Выбор по типу зависит от климатических условий и характеристик транспортируемой среды. Тип 2 — для районов с суровым климатом, а тип 1 — для умеренных условий эксплуатации.

Сфера применения стальных ППУ труб

Предизолированные трубопроводы могут без ограничений использоваться в трубопроводах любого назначения. Они востребованы при строительстве как небольших систем канализации, так и магистралей, проложенных для транспортировки нефти и газа.

Технические характеристики ППУ трубопроводов

Важный момент! Некоторые производители выпускают теплоизолированные трубы, в которых значение плотности ППУ менее 80кг/м3, что напрямую влияет на эксплуатационные характеристики в сторону ухудшения в той или иной степени.

Стоимость и доставка трубы в ППУ изоляции

Стоимость как бесшовных труб в ППУ изоляции, так и труб электросварных в изоляции ППУ зависит не только от материала основной трубы (ГОСТ или марка стали), по которой подается энергоноситель, но и от прочих факторов.

• ГОСТ и марка стали внутренней трубы.
• Диаметр внутренней стальной трубы.
• Толщина стенки стальной трубы.
• Материал защитной оболочки (оцинковка или полиэтилен).
• Тип изоляции, который бывает 1-ым стандартным или 2-ым усиленным.

В каталоге легко оформить коммерческое предложение самостоятельно. Для этого кликните на «Добавить в КП» рядом с интересующими позициями, заполните необходимые данные, и документ автоматически придет к вам на почту.

Кроме того, вы всегда можете запросить прайс с актуальными ценами на изделия в ППУ изоляции или оформить быструю заявку у наших менеджеров. Сразу после ознакомления мы сориентируем по срокам изготовления и поможем организовать доставку в любую точку РФ.

Заглушка МЗИ ППУ

Металлическая заглушка изоляции с кабелем вывода (МЗИ с каб. вывода) — вспомогательный фасонный элемент, предназначенный для защиты неизолированного концевого участка стальной трубы в ППУ изоляции. Фасонный элемент подходит для установки на трубы в ППУ изоляции с защитной оболочкой из оцинкованной стали или полиэтилена.

Металлическая заглушка — это обечайка, наглухо закрытая стальной пластиной с одного конца. Может поставляться как самостоятельный фасонный элемент, так и в составе Концевого элемента трубопровода — элемента с нанесенной ППУ изоляцией и установленными под металлической заглушкой проводами системы оперативного дистанционного контроля (ОДК) протечек. Провода системы ОДК могут быть как выведены из-под Металлической заглушки, так и закольцованы под ней.

Примеры обозначения при заказе:
♦ МЗи 108х180/650 — Металлическая заглушка изоляции для стальной трубы с наружным диаметром d=108mm, диаметром оболочки D=180 mm и длиной 650 мм.

Сортамент МЗИ в выводом ОДК или без. Металлическая заглушка изоляции.

По желанию заказчика металлическая заглушка изоляции ППУ может быть изготовлена меньшей длины (L=200mm, L=350mm. ).

Металлические заглушки с кабелем вывода используют в двух случаях:

• для защиты от механических повреждений и влаги,

• для временной защиты изоляции при остановке монтажа и консервации системы. Но для этой цели чаще используются Термоусаживаемые заглушки изоляции.

Отдельного государственного стандарта на металлические заглушки не предусмотрено. Производство фасонных элементов для трубопроводов в ППУ изоляции регламентирует ГОСТ 30732-2020.

Теоретическая масса металлической заглушки зависит от наружных диаметров трубы и гидрозащитной оболочки (ПЭ или ОЦ) и длины изделия.

ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ: МЗИ d/D-L

МЗИ 76/140-650 — Металлическая заглушка изоляции длиной 650 мм для стальной трубы с наружным диаметром d = 76 мм и наружным диаметром оболочки D= 140 мм

МЗИ 219/315-150 — Металлическая заглушка изоляции длиной 150 мм для стальной трубы с наружным диаметром d = 219 мм и наружным диаметром оболочки D= 315 мм. .

ГОСТ 30732-2020 рекомендует длину Металлической заглушки:

L=200 для гидрозащитной оболочки из оцинкованной стали (ОЦ),

L=650 — для полиэтиленовой оболочки (ПЭ).

На складе всегда в наличии различные модификации и типоразмеры металлических заглушек изоляции с кабелем вывода. Основные характеристики изделия указаны в его спецификации, например, Металлическая заглушка изоляции 76/140 ППУ-ОЦ 200.

Вместе с металлической заглушкой изоляции покупают трубы стальные и трубы полимерные, трубы в изоляции, фасонные части труб, трубопроводную арматуру, материалы изоляции. Полный перечень изоляционных поставляемых нами товаров вы можете выбрать и заказать из нашего каталога.

За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов. Посмотреть фото компании ООО СИС можно в разделе «Фотогалерея».

По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене металлические заглушки изоляции для трубопровода ППУ с кабелем вывода ОДК по Санкт-Петербургу, Ленинградской области или в любую точку России. При необходимости на нашем складе можно осуществить сборку и упаковку материалов изоляции и комплектующих.

Читайте также:

• Стол из металла и дерева под старину своими руками
• Тест сварка цветных металлов
• Самодельный фрейзер по металлу
• Металлические двери пандора двери
• Атомы металлических элементов образуют

Источник https://zavod-biz.ru/truby-ppu-ot-a-do-ja

Источник https://www.sktk-ppu.ru/production/ppu/truba-ppu/

Источник https://mdmetalla.ru/metall/truba-s-metallicheskoj-zaglushkoj-izolyacii-i-kabelem-vyvoda.html
