Что необходимо загрузить в доменную печь для получения чугуна

Краткое описание технологии выплавки чугуна в доменном производстве

Размещено 08.06.2011 (актуально до 08.06.2012)

Историческая справка. Чугун был известен за 4-6 вв. до н. э. Доменное производство возникло в результате развития сыродутного процесса – «прямого» получения железа в твёрдом состоянии непосредственно из железной руды путём восстановления её в низких горнах или шахтных печах (домницах) с помощью древесного угля. Первые доменные печи в Европе появились в середине 14 в., а в России – около 1630, вблизи Тулы и Каширы. На Урале первый чугун получен в 1701, а в середине 18 в. благодаря развитию уральской металлургии Россия вышла на 1-е место в мире, которое удерживала до начала 19 в. До середины 18 в. единственное топливо для доменного производства – древесный уголь. В 1735 А. Дерби применил в доменной плавке каменно-угольный кокс.

Основные этапы развития доменного производства: применение паровой воздуходувной машины (И. И. Ползунов, 1766), нагрев дутья (Дж. Нилсон, 1829), изобретение кирпичного воздухонагревателя регенеративного типа (Э. Каупер, 1857). В 1913 в России было выплавлено 4,2 млн. т чугуна и она занимала 5-е место в мире. В 1940 в СССР было выплавлено 15 млн. т чугуна (3-е место в мире), а с 1947 Советский Союз уступал только США. В 1970 СССР вышел на 1-е место в мире. Выплавка чугуна в СССР в 1971 составила 89,3 млн. т. Большую роль в развитии доменного производства в СССР сыграли М. А. Павлов, М. К. Курако, И. П. Бардин. Доменное производство в СССР характеризуется применением высокомеханизированных и автоматизированных агрегатов и передовой технологии.

Выплавка чугуна производится в доменных печах, представляющих собой сложный технологический агрегат.

Доменная печь, домна — большая металлургическая, вертикально расположенная печь шахтного типа для выплавки чугуна и ферросплавов из железорудного сырья. Важнейшей особенностью доменного процесса является его непрерывность в течение всей кампании печи (от строительства печи до ее «капитального» ремонта) и противоток поднимающихся вверх фурменных газов с непрерывно опускающимся и наращиваемым сверху новыми порциями шихты столбом материалов.

Основным материалом для доменного производства является железная руда, содержащая железо в виде оксидов. Оксиды железа купить в виде руды возможно у сырьевых компаний крупнейших стран-экспортёров: Австралия, Бразилия, Индия, Канада, ЮАР, Украина, Россия, Швеция, Казахстан. Для загрузки в печь наиболее удобны куски руды диаметром от 10 до 50 мм. Более мелкая и пылевидная руда должна быть окускована путем спекания. Такое спекание называется агломерацией и производится на агломерационных фабриках, которые строятся иногда на рудниках, но чаще непосредственно на металлургических заводах.

В доменной печи происходит отделение железа от кислорода (процесс восстановления). Этот процесс возможен при высоких температурах, для создания которых в доменной печи сжигается кокс. Кокс содержит углерод, который при высоких температурах соединяется с кислородом оксидов железа или, как принято говорить, восстанавливает железо из оксидов. Раньше вместо кокса в доменных печах сжигали обыкновенный древесный уголь.

Пустая порода, содержащаяся в большом количестве в железной руде, и зола, имеющаяся в коксе, при плавлении шихты не переходят в металл, а образуют шлак, который нужно своевременно удалить из печи. Чтобы облегчить удаление шлака, в руду добавляют флюсы – материал, придающий шлаку более жидкий вид. Обычно флюсом служит известняк.

Материалы подают в засыпное устройство, находящееся в верхней части домны, по наклонному мосту в специальных тележках-скипах, емкость которых на больших печах достигает 10 м 3 ; подача материалов идёт непрерывно.

Рис. 1. Схема доменного производства

Таким образом, основными материалами для производства чугуна в доменной печи является железная руда, кокс и известняк. Кроме того, в доменном процессе для поддержания горения необходим воздух. Печь может работать только при непрерывной подаче воздуха.

Для того чтобы не охлаждать печь во время работы и ускорить плавку, воздух в печь подается подогретым до 600-800° и под давлением 1,5-2 атм. Воздух подогревают в специальных аппаратах – воздухонагревателях.

Воздухонагреватели представляют собой сварные цилиндрические сосуды диаметром от 7 до 9 м и высотой до 46 м с днищем и куполом. Воздухонагреватели изготовляют из листовой стали толщиной 10-14 мм. Внутреннее пространство воздухонагревателей разделено стенкой из огнеупорного кирпича на две вертикальные камеры – камеру горения и камеру насадки.

Камера, или шахта горения, и разделительная стенка начинаются от днища и идут до основания купола, так что под куполом остается свободное пространство для сообщения между камерами. В нижней части воздухонагревателя со стороны камеры: горения врезана горелка для сжигания газа.

Насадка – кирпичная кладка – выкладывается из огнеупорного (шамотного) кирпича так, чтобы образовались вертикальные сквозные от низа до верха каналы для прохода газа и воздуха. Благодаря каналам насадка обладает большой поверхностью нагрева (от 10 до 20 тыс. м2 и более). Насадка кладется на чугунную поднасадочную решетку, которая опирается на специальные колонны и расположена на уровне 2-2,5 м от днища воздухонагревателя.

Каналы насадки соответствуют отверстиям в решетке и имеют выход в пространство под решеткой, называемое поднасадочным пространством. В поднасадочное пространство по воздухопроводу холодного дутья подводится от воздуходувных машин холодный воздух.

Нагрев воздуха в воздухонагревателях происходит за счет сжигания очищенного газа, который, сгорая в камере горения, поднимается вверх под купол, а затем по каналам насадки опускается вниз и, отдав тепло насадке, уходит в дымовую трубу. После нагрева насадки газ и дымовую трубу отключают и через насадку пропускают воздух, который движется в направлении, обратном движению горячего газа. Горячий кирпич насадки отдает свое тепло воздуху.

Подогретый воздух по воздухопроводу горячего дутья подается от воздухонагревателей в кольцевую трубу и затем через специальные приборы, называемые фурмами, – в доменную печь.

Для одной доменной печи строят три или четыре воздухонагревателя, которые работают поочередно, т. е. если в одном нагревается насадка, то в другом – воздух, а третий запасной. Доменный процесс сопровождается также выделением побочных продуктов – доменного газа и шлака.

Жидкий шлак выпускается через шлаковые лётки в специальные ковши, в которых отвозится в шлаковые отвалы. В дальнейшем из него изготовляют строительные материалы – шлакоблоки. Доменный газ используется как топливо для сжигания в коксовых и мартеновских печах, в нагревательных печах прокатных цехов, а также в обыкновенных котельных топках.

Образующийся в печи газ через подсвечники, свечи и наклонные газопроводы отводится, в пылеуловители. Обычно на каждую доменную печь ставилось два пылеуловителя – первичный и вторичный. В настоящее время доменные печи сооружаются преимущественно с одним первичным пылеуловителем.

Свечи своей нижней частью, так называемыми подсвечниками, примыкают к куполу шахты. На доменную печь ставятся четыре подсвечника, а далее каждая пара подсвечников объединяется в одну свечу; свечи соединяются с первичным пылеуловителем двумя наклонными газопроводами грязного газа.

Пылеуловители представляют собой сварные цилиндрические сосуды диаметром от 9 до 11 м с коническим днищем и куполом, пылеуловители изготовляются из листовой стали толщиной 10-14 мм.

Доменный газ уносит с собой большое количество мелких частиц руды и кокса (колошниковой пыли) и по наклонным газоотводам попадает в пылеуловители. Здесь вследствие большего объема сосуда давление и скорость газа резко падают и значительная часть пыли (до 3/4) осаждается в конусах пылеуловителей, откуда ее периодически выпускают в вагоны и отвозят в отвал или на агломерационную фабрику, где она спекается в куски и вновь используется как шихтовый материал для доменной печи.

Пыль сильно истирает стенки свечей, газоотводов и пылеуловителей, поэтому их футеруют (выкладывают) шамотным кирпичом, а тройники и подсвечники – специальными чугунными плитами.

В пылеуловителях доменный газ проходит грубую очистку. Для дальнейшего использования газа необходима его полная очистка, которая происходит в специальных газовых цехах – газоочистках, входящих в комплекс сооружений доменного цеха. От пылеуловителей к газоочистке газ подается по газопроводу грязного газа. Очищенный газ по газопроводу чистого газа поступает к потребителям.

Доменный газ совершенно бесцветный и не имеет запаха, ядовит, а при соединении с воздухом образует взрывчатую смесь, которая при вспышке взрывается с огромной разрушительной силой. Поэтому при обращении с доменным газом требуется большая осторожность.

Таким образом, основным продуктом доменного производства является чугун, побочными продуктами – шлак, доменный газ и колошниковая пыль.

Основной примесью чугуна является углерод (2-4% и более), который может содержаться в чугуне в виде механической примеси (свободного графита) и в виде химического соединения с железом, называемого карбидом железа или цементитом. Получаемые в доменной печи чугуны разделяются на сорта: литейный, передельный и специальный.

Литейный чугун содержит свободный графит и имеет в изломе серый цвет и крупнозернистое строение. Этот чугун хорошо заполняет формы и легко поддается обработке режущим инструментом. Литейный чугун применяют для отливки радиаторов, труб, печных приборов и других строительных и бытовых изделий.

Передельный чугун содержит углерод в виде химического соединения с железом и имеет блестящий белый излом, поэтому иногда называется белым чугуном (белый цвет излома следует считать условным). Этот сорт чугуна плохо отливается и обрабатывается и идет главным образом в переплавку на сталь.

Специальные чугуны, или ферросплавы, имеют повышенное (более 10%) содержание одного или нескольких элементов, например кремния, марганца и др. Применяют их в основном в качестве специальных добавок при выплавке сталей.

Чугун и шлак периодически выпускают из печи: чугун через 4-6 час., а шлак через 2-3 часа. Производительность доменной печи характеризуется коэффициентом использования полезного объема, который представляет собой отношение полезного объема печи в кубических метрах к суточной выплавке чугуна в тоннах. Полезным объемом называется объем печи от уровня чугунной лётки до отметки низа большого конуса в опущенном состоянии.

Читать еще: Сколько весит лист оцинкованного железа

Чем меньше коэффициент по абсолютному значению, тем лучше работает доменная печь. Более экономичными в эксплуатации являются доменные печи большого объема, поэтому впредь предполагается строительство печей большого объема.

Рис. 2. Разрез по оси доменной печи:

1 – пылеуловители; 2 – фундамент; 3 – рабочая площадка; 4 – кольцевой воздухопровод; 5 – лещадь; 6 – кладка горна; 7 – фурменные отверстия; 8 – кладка заплечиков; 9 – кладка шахты; 10 – колошник; 11 – наклонный газопровод; 12 – колошниковая площадка; 13 – засыпной аппарат; 14 – свечи; 15 – крыша здания поддоменника; 16 – колонны для удержания шахты; 17 – здание скипового подъемника; 18 – наклонный мост; 19 – железнодорожные вагоны с исходными шихтовыми материалами; 20 – бункер с шихтовыми материалами; 21 – скип; 22 – рудно-грейферный кран; I – горн; II – заплечики; III – распар; IV – шахта; V – колошник.

Доменный процесс печи

Сталями принято считать сплавы железа с углеродом с содержанием последнего до 2,14%. Все, что имеет более высокое содержание углерода – это чугуны. Получают стали на основе двух процессов – доменного (в результате получается передельный чугун) и собственно получения стали, когда из передельного чугуна путем выжигания углерода и добавки легирующих элементов получают стали и сплавы нужной марки и нужного состава.

Сырье

Основой для получения чугуна в доменном процессе служат железные руды. Поскольку железо обладает сравнительно большим сродством к кислороду, оно в чистом виде в земной коре не обнаруживается, а находится в виде соединений с кислородом и диоксидом углерода.

Основные руды железа, которые используются в металлургическом производстве – это окись-закись железа (Fe₃O₄ – магнетит, магнитный железняк), окись железа (Fe₂O₃ – красный железняк, 2Fe₂O₃ * 3H₂O – бурый железняк) и карбонат железа FeCO₃ . Естественно, что в чистом виде данные вещества не встречаются, а имеют примеси других элементов (чаще всего серы и фосфора) и других веществ в виде сопутствующих пород, не образующих с целевым продуктом химических соединений (обычно SiO₂, Al₂O₃, CaO, MgO).

Кроме того, в больших количествах в виде руд имеется железный колчедан FeS₂, но он очень редко применяется в металлургии, так как выплавляемое из него железо получается очень низкого качества из-за большого содержания серы.

В результате проведения специальных технологий дробления руды и флотационного процесса значительную часть пустой породы удается отделить от целевого продукта, в результате чего в ряде случаев удается повысить содержание железа в руде до 63-67%, а иногда до 69-72%.

Однако полностью удалить пустую породу не удается, эта операция осуществляется в самом доменном процессе путем перевода пустой породы в шлаки, которые отделяются от чугуна.

Процесс и схемы

Процесс доменной плавки (процесс получения передельного чугуна) осуществляется в шахтных печах (домнах). Домна, схематический разрез которой дан на рис. 5.1, представляет из себя устройство в виде конуса в верхней части высотой в несколько десятков метров, обложенное изнутри огнеупорным кирпичом и снаружи стянутое железными обручами или окруженное сплошной железной оболочкой. Верхняя часть домны носит название шахты и заканчивается наверху отверстием – колошником, которое закрывается подвижной воронкой – колошниковым затвором. Самая широкая часть домны называется распаром. Нижняя часть домны образует горн. В горне имеются отверстия – фурмы, через которые в печь вдувается горячий воздух.

При запуске доменную печь загружают сначала углем (коксом), а потом послойно смесью руды с флюсом и углем и чистым углем. Нижние слои угля зажигают, после чего горение и необходимая для выплавки температура поддерживаются вдуванием в горн подогретого в рекуператорах тепла воздуха. Последний поступает в кольцевую трубу, расположенную вокруг нижней части печи, а из нее по распределительным трубкам через фурмы в горн. В горне уголь сгорает, превращаясь в углекислый газ, который, поднимаясь вверх и проходя сквозь слой раскаленного угля, превращается в оксид углерода. Этот оксид углерода восстанавливает основную часть руды, превращаясь снова в углекислый газ. Однако такая схема не полностью отражает многообразие химических реакций, протекающих в печи. Порядок превращения руды в чугун и распределение температур изображены на рис. 5.2.

Рис. 5.1. Схематическое изображение шахтной печи для получения чугуна (домны).

Рис. 5.2. Схема химических реакций, протекающих по высоте доменной печи.

В нижней части печи, как уже упоминалось, происходит горение кокса по реакции:

+ =

Здесь угловыми скобками обозначено твердое состояние, фигурными – газообразное.

Проходя вверх далее через слой раскаленного угля, СО₂ превращается в оксид углерода:

+ = 2

Монооксид углерода является сильным восстановителем и именно он восстанавливает железо из руд. Реакция идет постадийно, что и отображено на рисунке. В результате образуются крупинки твердого железа.

По мере сгорания угля это железо опускается вниз по печи в ее более горячую часть – распар, и здесь при температуре порядка 1200°С плавится при соприкосновении с углем, отчасти растворяя его и образуя заэвтектический чугун с содержанием углерода 4-4,5%. В то время как чистое железо плавится при 1535°С, чугун в точке эвтектики плавится при 1150°С, поэтому капли жидкого чугуна стекают в нижнюю часть горна. Для того, чтобы сэкономить тепловую энергию отходящих газов и возвратить ее в процесс, отходящие газы из домны направляются в т.н. «кауперы», где газы отдают часть тепла. Сначала эти газы направляются в один из кауперов, в то время как через второй продувается воздух для последующей подачи в домну, где он нагревается. Через определенные промежутки времени потоки меняются местами.

Одновременно с восстановлением железа происходят процессы отделения пустой породы от целевого продукта через образование шлака при взаимодействии примесей с флюсовыми добавками. Конечный шлак на 85-95% состоит из SiO₂, Al₂O₃ и СаО; остальное – MgО (2-10%), FeO (0,2-0,6%), MnО (0,3-2%) и 1,5-2,5% серы в виде CaS. Стремятся создать наиболее легкоплавкий шлак, поэтому, в зависимости от типа примесей в используемой руде в шихту добавляют либо кислые (SiО₂), либо щелочные компоненты (оксиды кальция и магния).

Для выпуска жидких продуктов плавки используют раздельно чугунные и шлаковые летки.

Поскольку шлак – многокомпонентная система, кроме того, процесс перехода из твердого в жидкое состояние осуществляется в достаточно большом интервале температур, вязкость шлака определяется не только температурой, но и составом шлака, поэтому у каждого типа шихты свои особенности.

Еще одна проблема, которая наблюдается в доменном процессе и которую решают для каждого типа шихты по-разному – это проблема серы. Сера – вредный элемент, ухудшающий качество металла. Она является причиной красноломкости стали и ухудшает качество литейных чугунов, увеличивая вероятность образования раковин в отливках. Ограничения по сере для стали и литейного чугуна весьма серьезны – в этих материалах ее не должно быть более нескольких сотых процента. Вместе с тем, если не принимать каких-либо специальных мер, в чугуне может набраться до 0,9% серы. Поскольку серу легче удалять из руд и чугунов, чем из стали, именно на стадии подготовки компонентов шихты и в доменном производстве эти операции и производятся.

Хотя значительное количество серы удаляется при огневой обработке руд (агломерации и обжиге окатышей), очень много серы вносится в доменную печь с коксом и железорудными материалами в виде сернистого железа (пирита FeS₂), барита BaSO₄ и гипса CaSO₄ * H2O.

Часть серы удаляется при проведении технологических процессов естественным путем через образование газов (SO₂, H₂S и др.), но это лишь небольшая часть, по оценке для обычного доменного процесса порядка 15%. Поэтому основное внимание обращается на перевод соединений серы, растворяющихся в чугуне, в соединения, в нем не растворяющихся, например, по реакции:

FeS + CaO = CaS + FeO
FeO + C = Fe + CO

FeS +CaO + C = CaS +Fe + CO

Существуют и другие способы десульфуризации, что позволяет в целом решать эту проблему при использовании самых различных руд.

Конечными продуктами доменной плавки являются чугун (целевой продукт) и шлак и доменные газы (побочные продукты производства). Нас в данном случае интересует только чугун, на нем и остановимся.

Чугун представляет собой многокомпонентный сплав железа с углеродом, кремнием, марганцем и серой. В зависимости от назначения чугуна в нем могут содержаться и другие вещества, содержание которых регламентируется соответствующими стандартами.

Основной вид чугуна, производимый в доменном производстве, – это передельный чугун (до 90% от всего выпускаемого чугуна), который затем используют для получения различных видов сталей.

Производство чугуна имеет и самостоятельное значение, поскольку некоторые виды используют для отливок. Для получения чугунных отливок используется и небольшая часть передельного чугуна. Некоторые типы чугунных изделий можно оцинковывать, но об этом мы поговорим позже.

В зависимости от назначения чугуна последний перевозится от доменных печей чугуновозами в жидком виде либо в сталеплавильные цехи, либо на разливочные машины (при выплавке товарного чугуна).

Возможно Вас так же заинтересуют следующие статьи:

Производство чугуна в доменной печи

Исходные материалы.

Производство чугуна в доменной печи.

Производство стали.

Новые методы производства и обработки стали.

Железо имело промышленное применение уже до нашей эры. В древние времена его получали в пластичном состоянии в горнах. Шлак отделяли, выдавливая его из губчатого железа, ударами молота.

По мере развития техники производства железа постепенно повышалась температура, при которой велся процесс. Металл и шлак стали плавиться; стало возможным разделять их гораздо полнее. Но одновременно в металле повышалось содержание углерода и других примесей, – металл становился хрупким и нековким. Так появился чугун.

Позднее научились перерабатывать чугун; зародился двухступенчатый способ производства железа из руды. В принципе он сохраняется до настоящего времени: современная схема получения стали состоит из доменного процесса, в ходе которого из руды получается чугун, и сталеплавильного передела, приводящего к уменьшению в металле количества углерода и других примесей.

Современный высокий уровень металлургического производства основан на теоретических исследованиях и открытиях, сделанных в различных странах, и на богатом практическом опыте. Немалая доля в этом процессе принадлежит русским ученым. Например, российские ученые первыми широко применили природный газ для доменной плавки.

Исходные материалы.

Железные руды. Главный исходный материал для производства чугуна в доменных печах – железные руды. К ним относят горные породы, содержащие железо в таком количестве, при котором выплавка становится экономически выгодной.

Железная руда состоит из рудного вещества и пустой породы. Рудным веществом чаще всего являются окислы, силикаты и карбонаты железа. А пустая порода обычно состоит из кварцита или песчаника с примесью глинистых веществ и реже – из доломита или известняка.

В зависимости от рудного вещества железные руды бывают богатыми, которых используют непосредственно, и бедными, которых подвергают обогащению.

В доменном производстве применяют разные железные руды.

Красный железняк (гематит) содержит железо в виде безводной окиси железа. Она имеет разную окраску( от темно-красной до темно-серой). Руда содержит много железа(45-65 %) и мало вредных примесей. Восстановим ость железа из руды хорошая.

Бурый железняк содержит железо в виде водных окислов. В нем содержится 25- 50% железа. Окраска меняется от желтой до буро-желтой. Пустая порода железняка глинистая иногда кремнисто-глиноземистая.

Магнитный железняксодержит 40-70% железа в виде закиси-окиси железа.

руда обладает хорошо выраженными магнитными свойствами, имеет темно-серый или черный с различными оттенками цвет. Пустая порода руды кремнеземистая с примесями других окислов. Железо из магнитного железняка восстанавливается труднее, чем из других руд.

Шпатовый железняк (сидерит) содержит железо в виде углекислой соли. В этом железняке содержится 30-37 % железа. Сидерит имеет желтовато-белый и грязно-серый цвет. Он легко окисляется и переходит в бурый железняк. Из всех железных руд он обладает наиболее высокой восстановимостью.

Марганцевые руды содержат 25-45% марганца в виде различных окислов марганца. Их добавляют в шихту для повышения в чугуне количества марганца.

Производство чугуна в доменной печи.

Выплавка чугуна производится в огромных доменных печах, выложенных из огнеупорных кирпичей достигающих 30 м высоты при внутреннем диаметре около 12 м.

Разрез доменной печи схематически изображен на рисунке.

Верхняя ее половина носит название шахты и заканчивается наверху отверстием – калашником, которая закрываетсяподвижной колонкой –кколашниковым затвором. Самая широкая часть печи называется распаром, а нижняя часть – горном. Через специальные отверстия в горне(фурмы)в печать вдувается горячий воздух или кислород.

Доменную печь загружают сначала коксом, а затем послойно агломератом и коксом. Агломерат – это определенным образом подготовленная руда, спеченная с флюсом. Горение и необходимая для выплавки чугуна температура поддерживаются вдуванием в горн подогретого воздуха или кислорода. Последний поступает в кольцевую трубу, расположенную вокруг нижней части печи, а из нее по изогнутым трубкам через фурмы в горн. В горне кокс сгорает, образуя СО2, который, поднимаясь вверх и проходя сквозь слои наколенного кокса, взаимодействует с ним и образует СО. Образовавшийся оксид углерода и восстонавливает большую часть руды, переходя снова в СО2.

Процесс восстановления руды происходит главным образом в верхней части шахты. Его можно выразить суммарным уравнением:

Fe2O3 + 3CO = 2Fe + 3CO2

Пустую породу в руде образуют, главным образом диоксид кремния SiO2.

Это – тугоплавкое вещество. Для превращения тугоплавких примесей в более легкоплавкие соединения к руде добавляются флюс . Обычно в качестве флюса используют CaCo3. При взаимодействии его с SiO2 образуется CaSiO2, легко отделяющийся в виде шлака.

При восстановлении руды железо получается в твердом состоянии. Постепенно оно опускается в более горячую часть печи – распар – и растворяет в себе углерод; образуется чугун. Последний плавится и стекает в нижнюю часть горна, а жидкие шлаки собираются на поверхности чугуна, предохраняя его от окисления. Чугун и шлаки выпускают по мере накопления через особые отверстия, забитые в остальное время глиной.

Выходящие из отверстия печи газы содержат до 25% СО. Их сжигают в особых аппаратах-кауперах, предназначенных для предварительного нагревания вдуваемого в печь воздуха. Доменная печь работает непрерывно. По мере того как верхние слои руды и кокса опускаются, в печь добавляют новые их порции. Смесь руды и кокса доставляется подъемниками на верхнюю площадку печи и загружается в чугунную воронку, закрытую снизу колошниковым затвором. При опускании затвора смесь попадает в печь. Работа печи продолжается в течение нескольких лет, пока печь не потребует капитального ремонта.

Процесс выплавки может быть ускорен путем применения в доменных печах кислорода. При вдувании в доменную печь обогащенного кислородом воздуха предварительный подогрев его становится излишним, а значит, отпадает необходимость в громоздких и сложных кауперах и весь процесс упрощается. Вместе с тем производительность печи повышается и уменьшается расход топлива. Такая доменная печь дает в 1,5 раза больше железа и требует кокса на ј меньше чем обычная.

Производство стали.

В стали по сравнению с чугуном содержится меньше углерода, кремния, серы и фосфора. Для получения стали из чугуна необходимо снизить концентрацию веществ путем окислительной плавки.

В современной металлургической промышленности сталь выплавляют в основном в трех агрегатах: конвекторах, мартеновских и электрических печах.

Производство чугуна. Марки чугуна. Технология производства

В настоящее время основной способ получения чугуна – плавка железных руд в доменных печах. Для плавки необходим ряд сырых материалов, таких как флюсы, железные или марганцовые руды, а также топливо. В качестве топлива используется кокс, который, по сути, является каменным углем. Роль кокса – обеспечить процесс восстановительной энергией и определенным количеством тепла. Давайте рассмотрим производство чугуна более подробно. Так как это сложный и длительный процесс, то его описание займет много времени.

Топливо для плавки

Как было отмечено выше, в качестве топлива используют кокс. Но, помимо этого, допустимо использование мазута, угольной пыли и природного, а также коксового газов. Тем не менее практически всегда в качестве основного горючего применяют именно кокс. Это вещество, которое образуется при удалении летучих газов из угля при температуре от 900 до 1 200 градусов. Сегодня это единственный вид твердого топлива, который сохраняет свою исходную форму во время движения от колошника к горну. В принципе, к этому материалу выдвигаются жесткие требования, которые касаются механической прочности и жесткости, что нужно для восприятия больших нагрузок в нижней части доменной печи. Крайне важно выдерживать фракцию кокса. Слишком мелкие частицы способствуют газопроницаемости шихты, а слишком большие разрушаются и образуют мелкую фракцию. Помимо этого, необходимо соблюдать определенный процент влажности, что нужно для поддержания теплового режима.

Руды для плавки

В земной коре довольно много железа, однако в чистом виде оно не встречается, его всегда добывают с горными породами в виде различных соединений. Железной рудой можно называть только те породы, из которых с экономической точки зрения выгодно добывать железо посредством плавления в печи. В природе существуют богатые и бедные железные руды. Если говорить с точки зрения металлургической промышленности, то в руде есть ряд полезных добавок, которые необходимы при получении чугуна, – это хром, никель, марганец и другие. Есть и вредные включения: сера, фосфор, медь и т.п. Кроме того, железная руда может делиться на несколько групп в зависимости от минерала:

• красный железняк – 70% железа, 30% кислорода;
• магнитный железняк – 72,4% железа, 27,6% кислорода;
• бурый железняк – до 60% железа;
• шпатовый железняк – до 48,3 % железа.

Логично было бы сделать вывод, что доменное производство чугуна должно предусматривать использование руды из второй группы. Но самой распространенной является первая, поэтому ее чаще и применяют.

Подготовка руды к плавке

Нельзя добыть железную руду из земли и тут же забросить ее в загрузочное устройство доменной печи. Сначала необходимо несколько улучшить технико-экономические показатели, что позволит использовать для получения чугуна относительно бедные руды, которых в земной коре значительно больше. К примеру, увеличение железа в руде всего на 1% приводит к экономии кокса на 2% и к увеличению производительности ДП на 2,5%. На первом этапе руда дробится на фракции, а дальше проходит грохочение. Последнее мероприятие необходимо для разделения железной руды по крупности. Дальше идет усреднение, где выравнивается химический состав. Один из самых важных и сложных этапов – обогащение. Суть процесса заключается в удалении пустых пород с целью увеличения содержания в руде железа. Обычно обогащение проходит в два этапа. Заключительным этапом является окускование, которое нужно для улучшения протекания плавки в доменной печи.

Технология производства

Доменный процесс – это совокупность механических, физических и химико-физических процессов, которые протекают в функционирующей ДП. Загружаемые флюсы, руды и кокс в процессе плавки превращаются в чугун. С точки зрения химии, это окислительно-восстановительный процесс. По сути, из оксидов восстанавливается железо, а восстановители окисляются. Но процесс принято называть восстановительным, так как конечная цель – получить металл.

Еще о доменном процессе

Кокс, поступающий непосредственно в горн, имеет температуру порядка 1 500 градусов. В результате в зоне горения образуется смесь газов температурой 2 000 градусов. Он поднимается в верх доменной печи и нагревает опускающиеся к горну материалы. При этом температура газа несколько понижается, примерно до 1700-1600 градусов. Шихта грузится в колошник порционно. Распространение в ДП происходит слоями. Обычно загружают одну порцию в 5 минут. Перерыв нужен для освобождения места в колошнике. Науглероживание проходит еще в твердом состоянии железа, после температура падает до 1 100 градусов. В этот период заканчивается восстановление железа и начинается окисление кремния, марганца и фосфора. В результате мы имеем науглероженное железо, которое содержит не более 4% углерода. Оно плавится и стекает в горн. Туда же попадает и шлак, но так как удельные массы материалов различные, то они не соединяются. Через чугунную летку выпускают чугун, а через шлаковые летки – шлак. В принципе, это и вся технология производства, описанная вкратце. Сейчас рассмотрим еще один интересный вопрос.

Основные марки чугуна

• Литейный – имеет маркировку Л1-Л6 и ЛР1-ЛР7.
• Передельный чугун – маркируется как П1 и П2. Если материал предназначается для отливок, то это ПЛ1 и ПЛ2. Металл с большим содержанием фосфора обозначается как ПФ1,ПФ2, ПФ3. Помимо этого, есть и высококачественный передельный чугун – ПВК1, ПВК2 и ПВК3.
• Серый – СЧ10, СЧ15, СЧ20,СЧ25, СЧ30 и СЧ35.
• Ковкий чугун – КЧ30-6, ЧК45-7,КЧ65-3 и др. Если после букв стоят цифры, то они обозначают временное усилие на разрыв.
• Легированный чугун, имеющий специальные свойства, обозначается буквой «Ч»;
• Антифрикционный (серый) – АЧС.

Можно говорить о том, что любой вид чугуна имеет свое дальнейшее назначение. К примеру, передельный используется для переделки в сталь и для производства отливок. В это же время марки ПЛ1 и ПЛ2 отправятся в литейный цех, а П1 и П2 будут использованы в сталеплавильном производстве.

Влияние различных соединений на свойства

Независимо от вида и марки чугуна есть ряд элементов, которые значительно влияют на его свойства и технические характеристики. В качестве примера возьмем серый чугун. Повышенное содержание кремния способствует понижению температуры плавления и значительно улучшает его технологические и литейные свойства. По этой простой причине в литейный цех обычно отправляют чугун с большим содержанием этого элемента. А вот марганец – это своего рода противоположность кремнию. Однако он является полезным химическим элементом, так как увеличивает прочность и твердость изделия.

Про науглероживание железа

Восстановленное в ДП железо поглощает в себя самые различные химические элементы и углерод в том числе. Как результат, образуется полноценный чугун. Как только он появляется в твердой форме, сразу же начинается его науглероживание. Сам процесс заметен при относительно невысоких температурах в 400-500 градусов. Кроме того, стоит отметить, что чем больше углерода в составе железа, тем ниже температура плавления. Однако когда металл находится уже в жидком состоянии, процесс протекает несколько интенсивней. Нужно понимать, что после того, как в чугуне будет окончательное количество углерода, изменить это уже будет невозможно. Такие элементы, как марганец и хром, способствуют увеличению содержания углерода, а кремний и фосфор уменьшают его количество.

Немного о литейном производстве

Еще кое-что интересное

Стоит обратить ваше внимание на то, что литейное производство использует металл, который был получен в доменной печи. По сути, при вторичной плавке получают изделия с требуемыми свойствами, которые изменяются в плавильной печи. В это же время отливки, химический состав которых оставляют неизменным в литейном производстве, изготавливают крайне редко. В частности это касается чугуна. Когда нужно получить деталь из черного металла, помимо чугуна, в печь загружают ряд модификаторов, флюсов, раскислителей, а также стальной лом и штыковой чугун. Последний нужен для получения стальных и чугунных отливок. Сам же процесс производства чугуна мало чем отличается от доменного производства.

Заключение

Помимо рассмотренных нами, существуют и другие способы производства чугуна. К примеру, плавка в мартеновских печах. Но этот метод морально устарел, так как он слишком энергозатратный, хотя качество металла находится на хорошем уровне. Совсем другое дело – конвертерный способ, который, наоборот, только набирает популярность с каждым годом. К примеру, производство чугуна в России в конвертерах занимает около 30-45% от всего производства. Конвертерный метод обладает рядом существенных преимуществ, одно из них – высокая скорость плавки. Кроме того, из конвертера чугун переливается непосредственно в формы и используется по назначению. Стоит отметить, что остановить ДП невозможно, так как производство непрерывно. В крайнем случае имеет место консервация, при которой кокс тлеет в горне. Если же доменная печь останавливается, то проще построить новую, нежели запустить старую.

Доменная печь и ее использование при производстве чугуна

Доменная печь предназначена для выплавки чугуна.

Схема доменного процесса.

Суть этого процесса состоит в том, что в печи происходит восстановление оксидов железа, которые находятся в исходном материале — руде, продуктами сгорания топлива — водородом, оксидом углерода и твердым углеродом. Устройство доменной печи шахтного типа не отличается большой сложностью. Она состоит из нескольких деталей.

Конструкция печи

Верхняя часть доменной печи называется колошником. Он оборудован газоотводами, служащими для удаления колошникового газа. Сюда посредством специального засыпного аппарата загружается сырье.

Под колошником располагается шахта, имеющая вид усеченного конуса, расширяющегося книзу. Такая форма позволяет упростить процесс поступления в нее сырья из колошника. В шахте специальным образом подготавливается исходное сырье из окислов руды восстанавливается железо.

Самая широкая часть доменной печи носит название распар. Здесь плавится пустая порода флюса и руды, за счет чего из них получается шлак.

Следующая часть печи представляет собой усеченный конус, расширяющийся кверху. Называется она заплечики. В этом отделении конструкции заканчивается шлакообразование, оставляя в нем некоторое количество флюса и твердого топлива.

Горение поступившего сверху топлива происходит в горне. Он также служит для накопления чугуна и шлака, которые находятся в жидком состоянии.

Чтобы происходило сжигание топлива, необходим горячий воздух. Он поступает в печь от воздухонагревателей посредством кольцевого воздуховода, проходя через фурмы. Дно горна, носящее наименование лещадь, располагается на массивном фундаменте из железобетона. Здесь происходит накапливание шлака и чугуна. По окончании процесса плавки чугун и шлак выпускаются по специальным желобам через летки, предназначенные для этого, в ковши.

Принцип работы доменной печи

Схема доменной печи.

Конструкция доменной печи устроена таким образом, что шихта попадает в чашу через засыпное устройство, выполненного в виде небольшого конуса, расположенного вверху. Далее из чаши, попадая на большой конус при его опускании, шихта поступает в печь. Такая система не позволяет газу из доменной печи проникать в окружающую среду. После загрузки малый конус и воронка для приема сырья поворачиваются на угол, кратный 60 градусам. Это необходимо для того, чтобы шихта распределялась равномерно.

Металлургическая печь продолжает работать, шихта расплавляется и спускается дальше вниз, освобождая место для новых порций сырья. Полезный объем домны должен быть всегда полностью заполнен. Современная доменная печь может иметь полезный объем от 2000 до 50000 м³. Ее высота может достигать 35 м, что почти втрое больше ее диаметра. Такая конструкция придумана неслучайно: принцип работы доменной печи основан на движении материалов и газов навстречу друг другу, что позволяет увеличивать использование тепла до 85%.

Горн и лещадь выполняются из кирпича, имеющего в своем составе большое количество глинозема или из углеродистых блоков. Они расположены внутри стального кожуха и постоянно в процессе работы охлаждаются водой, поступающей по двум водопроводным системам из холодильников особой конструкции. Причем когда первая система работает, вторая в это время находится в резерве. Заплечики, шахта и распар изготавливаются из шамотного кирпича.

Колошник отделан плитами из стали, полости внутри которых полностью заполнены шамотом, а купол печи — плитами из чугуна.

Дополнительные элементы доменной печи

Устройство доменной печи схема.

В процессе работы требуются вспомогательные устройства и механизмы, обеспечивающие качественную плавку чугуна. Необходимыми являются устройства для подъема и загрузки исходного сырья в печь.

Доменная печь требует постоянного обслуживания, особенно при выпуске шлака и чугуна. Для этого приспособлены литейные дворы, которые оборудованы мостовыми кранами. Нагрев воздуха для работы печи, высокая температура плавки при меньшем количестве воздуха обеспечивают воздухонагреватели. К примеру, в печь, имеющую полезный объем 2000 м³, такое оборудование должно подавать в минуту 3800 м³ воздуха, температура которого составляет 1200 градусов. Пар, образующийся за счет поступления воздуха в воздухонагреватель, должен быть постоянно влажным. Значение этого показателя регулируется при помощи автоматической системы.

Сжатый воздух, который необходим для сжигания топлива, поступает в печь благодаря воздуходувным машинам. Его давление на колошнике у современных печей достигает 25 МПа. Очистка колошникового газа происходит посредством газоочистителя.

Устройство доменной печи:1. Горячее дутьё.2. Зона плавления (заплечики и горн).3. Зона восстановления FeO (распар).4. Зона восстановления Fe2O3 (шахта).5. Зона предварительного нагрева (колошник).6. Загрузка железорудных материалов, известняка и кокса.7. Доменный газ.8. Столб железорудных материалов, известняка и кокса.9. Выпуск шлака.10. Выпуск жидкого чугуна.11. Сбор отходящих газов.

Для успешной плавки чугуна в доменной печи должны всегда соблюдаться основные моменты. Во-первых, температура по всему объему печи и тепло должны обеспечивать протекание требуемых реакций в нужном месте и в определенное время. Это происходит за счет движения навстречу друг другу двух потоков. Газ от сгорания топлива поднимается снизу вверх, а шихта, нагревающаяся теплом газа, спускается сверху вниз. Во-вторых, шлак должен образовываться только тогда, как закончится восстановление железа и необходимых примесей из руды. Здесь важно правильно подобрать тугоплавкость шлака сорту чугуна. Это необходимо для того, чтобы шлак преждевременно не сплавил руду, что приведет впоследствии к изменению состава чугуна и может вызвать сбой в процессе плавки.

Началом данного процесса является горение топлива. При взаимодействии с кислородом, природный газ и углерод кокса сгорают, образуя значительное выделение тепла.

C + O2 = CO2 + Q; CH4 + 2O2 = CO2 + 2H2O + Q

Происходит взаимодействие продуктов сгорания с коксом в соответствии с реакциями:

CO2 + C = 2CO — Q; H2O + C = CO + H2 — Q

В этой смеси окись углерода — главный восстановитель железа из оксидов железа. Чтобы увеличить производительность печи, воздух, поступающий в печь, увлажняют, за счет чего увеличивается количество восстановителя. При поднятии газы, температура которых достаточно высока, нагревают шихту. Сами они при этом охлаждаются приблизительно до 300-400 градусов. Шихта двигается вниз навстречу газу. Когда температура достигнет приблизительно 570°С, происходит восстановление оксидов железа. Этот процесс состоит из нескольких последовательных этапов по схеме: Fe2O3 -> Fe3O4 -> FeO -> Fe.

Еще одним продуктом доменной плавки является колошниковая пыль. Она содержит в своем составе от 40 до 50% железа и широко применяется при агломерации.

Железо прямого восстановления

Железо прямого восстановления – это металлизированные окатыши (DRI) или горячебрикетиованное железо (HBI).

Применение технологий по производству железа прямого восстановления (ЖПВ) в основном в виде металлизированных окатышей (DRI) или горячебрикетиованного железа (HBI) по прежнему, как и несколько десятилетий назад, считается в металлургической литературе одним из самых перспективных направлений для эффективного развития мировой металлургии.

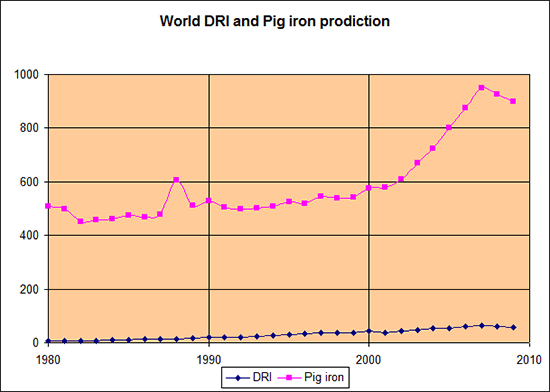

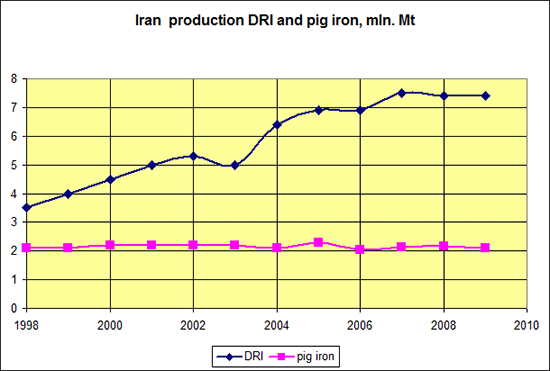

Последние несколько лет мировая металлургия совершила серьезный скачок вперед как по технологиям, так и по объему производства, при этом темпы развития производства ЖПВ серьезно отстает от темпов роста мировой металлургии.

Известно, что использование DRI или HBI при выплавке стали в электродуговых печах позволяет производить наиболее высококачественный, чистый по вредным примесям металл, пригодный для использования не только в стандартных отраслях промышленности, но и также в областях, где применяются высокие технологии.

Текущий спрос на DRI или HBI неуклонно растет, невзирая на нестабильность цен, качество сырья всех альтернативных сырьевых материалов.

Однако несмотря на непрерывную рекламу сравнительно новых технологических процессов развитие процессов DRI или HBI идет сравнительно медленно

Что же такое железо прямого восстановления ЖПВ

Основная масса железа, используемая человечеством, проходит через операцию восстановления из железной руды.

Известно, что основной и самый экономичный способ извлечения железа из руды является способ карботермического (использования углеродсодержащих материалов) восстановления железа из руды. Где основная химическая реакция- это восстановления железа углеродом:

Основной, самый древний и самый распространенный способ – это способ доменного получения железа(чугуна), когда железная руда вступает в химическую реакцию с углеродом кокса. Для проведения такого восстановления требуются специальные доменные печи, подготовленный кокс из коксующегося угля. Продукт такого процесса — чугун, содержащий железа и углерод (свыше 3%). Данный продукт обладает определенной хрупкостью и не пригоден для изготовления из него ответственных металлических деталей. Поэтому чугун используют для производства стали, когда удаляют углерод (обезуглероживают) и с помощью специальных добавок (ферросплавов) и термообработки и получают сталь необходимого качества. Существуют множество разновидностей такого карботермического процесса восстановления железа из руды углеродом, но самым эффективным, простым и распространенным на сегодняшний момент является именно получение чугуна в доменной печи. С помощью доменного процесса возможно перерабатывать бедные железные руды. Однако для функционирования доменного процесса необходима добыча коксующихся углей, коксохимическое производство, обогащение руд, агломерация и т.д. Все это помимо производственных затрат связано с решением экологических проблем.

Одной из разновидностей карботермического процесса, который начал активно развиваться в 70 годы 20 века, стал процесс восстановления железа из руды природным газом, где протекают следующие химические реакции:

CH4+H2O=CO+Н2 (конверсия природного газа)

Продуктом данного процесса является железо прямого восстановления ЖПВ, которое не загрязнено углеродом, поскольку нет прямого взаимодействия руды и углерода и не загрязнено различными примесями, которые могли бы переходить из кокса. Данный продукт содержит около 1% углерода и около 90% Fe. Данный продукт также не пригоден для изготовления из него ответственных металлических деталей и может быть использован только как сырьевой материал при производстве стали.

Широкое распространение такого газовосстановительного процесса началось в 1980 г., когда в горно-металлургическом комплексе началось широкое применение природного газа, который идеально подошел для восстановления железной руды. Кроме того, кроме природного газа, в процессе прямого восстановления железо оказалось возможным использование продуктов газификации углей, попутного газа нефтедобычи и др. газообразных продуктов.

Технологические изменения, происшедшие в 1990 г. позволили значительно снизить капитало- и энергоемкость процессов прямого восстановления железа, в результате чего произошел новый скачок в производстве продукции ЖПВ, который продолжается до сих пор. Разнообразие технологий, оборудования и сырья создало большое разнообразие способов ЖПВ, однако немногие из них прошли опытно-промышленную проверку.

Все эффективные методы прямого восстановления фактически используют единственный процесс: богатое железорудное сырье (мелкий концентрат или окатыши) восстанавливается специальной газовой смесью до содержания железа 85-90%.

Именно поэтому основное производство железа прямого восстановления главным образом сосредоточено в странах, обладающих большими запасами нефти (попутного газа), природного газа и железной руды, а также ограничены в запасах металлолома. Такие производства сосредоточены в странах Латинской Америки, Ближнего и Среднего Востока.

На сегодняшний день в мире широко распространена технология компании Midrex, (Midrex.com) установки которой работают во многих станах мира. Сегодня по технологии Midrex производится около 40 млн. тн ЖПВ или 60% от общего производства ЖПВ. Всего в мире производится около 60 млн. тн железа прямого восстановления.

Среди крупных предприятий использующих технологию Midrex, Российский Оскольксий ЭМК, который с 1983-1987 построил и запустил четыре модуля с производительностью около 1,7 млн. тн. в год металлизованных окатышей DRI.

Российский Лебединский ГОК в 1999 г. запустил модуль по производству горяче-брикетированных брикетов по несколько иной технологии HYL/Energiron мощностью 0.9 млн . тн в год. В 2007 г. Лебединский ГОК запустил еще один модуль по этой же технологии 1,4 млн. тн в год горяче-брикетированного железа (HBI). Всего в России выпускается ЖПВ около 3,4 млн. тн в год.

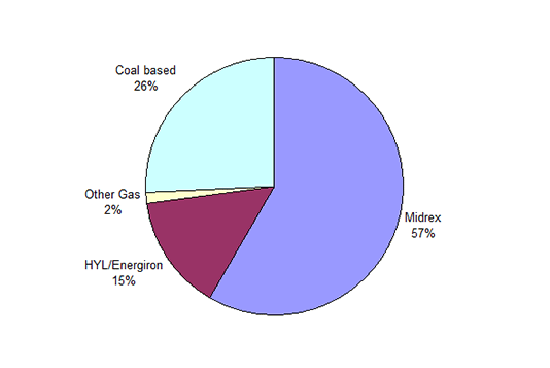

Основные типы процесса прямого восстановления руды в мире.

В основных процессах получения DRI-HBI достигается не только низкое содержание серы и фосфора (приходящих из угля и кокса), но и других примесей, таких как медь, свинец, цинк, характерных для переработки лома. Качество стали из ЖПР получается очень высоким.

Использование:

Железо прямого восстановления исключительно используется в электрометаллургии как источник железа при производстве стали. Это прямой и очень серьезный конкурент металлолому и чугуну. Интересной особенностью ЖПВ является, что развитее производства ЖПВ неразрывно связано с развитием электросталеплавильное производства. Среднегодовой темп развития производства ЖПВ около 9%, когда как электростали около 9%. При этом рост производства чугуна в мире за последние 10 лет вырос практически в два раза с 576 млн. тн в 2000 г. до уровня около 950 млн. тон в год, когда как производство ЖПВ выросло всего на 50% с уровня 42 млн тон до 60 млн. тон в 2009 г.

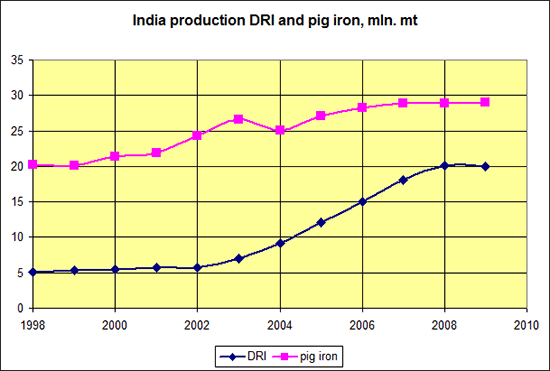

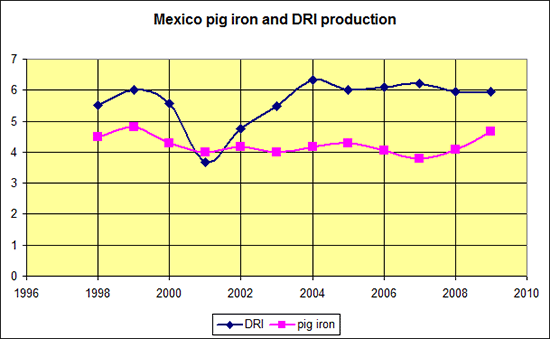

Крупнейшими производителями продукции DRI в мире являются Индия (20 млн. тн), Венесуэла (7,7 млн. тн), Иран (7,4 млн.тн) Мексика (6,3 млн. тн). На долю этих стран приходится около 60% всего производства в мире. Эти страны также являются производителями чугуна. Давайте посмотрим как некоторые из этих стран развивали за последние годы производство чугуна и DRI. Из этих стран только Индия и Иран обладают более-менее запасами железной руды и газа. Именно в этих странах DRI развивался быстрее, чем производство чугуна.

Из вышеуказанных стран именно Индия может стать лидирующей страной по производству DRI в ближайшем будущем. Развивающаяся Индия имеет до 45% электросталеплавильного производства от всего объема производственных стальных мощностей. При этом в стране небольшие ресурсы металлического лома, и малые ресурсы коксующихся углей. Но Индия богата высококачественной железной рудой и природным газом.

Россия и Казахстан впрочем как и Индия, обладают также природным газом, запасами железных руд и также обладают значительными преимуществами в развитии DRI.

Рассмотрим коммерческие аспекты производства DRI в России или Казахстане.

Как уже говорилось выше DRI – это полупродукт для производства стали. Основными конкурентами у данного продукта являются чугун и металлический лом.

Почему чугун дороже?

Потому, что чугун содержит больше углерода и при продувке его кислородом выделяется дополнительное тепло, т.е. чугун более энергетически ценен, чем DRI. При использовании DRI, наоборот, необходимо дополнительное количество тепла, потому что DRI содержит значительное количество неметаллической фазы.

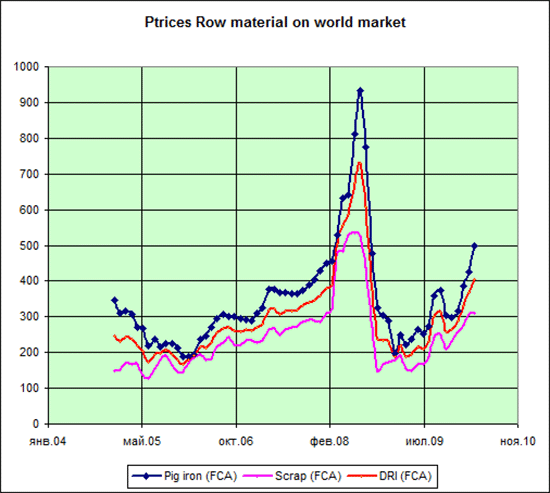

На рынке цена DRI более приближена к лому, чем к чугуну. Поэтому необходимо по цене ориентироваться на цену лома.

2. Рынок сбыта.

Россия: Россия сегодня наращивает производство стали не более 5% в год и поэтому на сегодняшний момент полностью обеспечена ломом, который по себестоимости значительно опережает DRI. Кроме того, российский опыт использования DRI в электропечах показывает более высокую эффективность лома, по сравнению c DRI из-за того, что DRI содержит значительное количество неметаллической фазы. DRI будет востребован в РФ только когда, количество сильно загрязненного лома превысит критическую отметку и необходимо будет его разбавлять чистым компонентом. Второе, почему может быть востребован DRI в России — это если его цена будет ниже лома. Последние данные показывают, что производство лома находится на максимуме и в ближайшем будущем Россия будет испытывать дефицит лома.

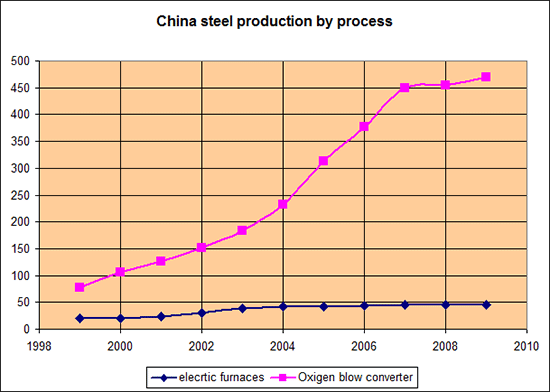

Китай: Китай значительно наращивает сталеплавильные мощности, но развивает в первую очередь конверторное производство, где используется чугун и металлолом. DRI может быть использован в металлургии Китая, но цена его должна быть на уровне металлолома. При этом необходимо учитывать, что Китай в перспективе будет использовать свой собственный лом (который пока еще более-менее чистый) и его будет там достаточно. В настоящий момент Китай производит в электропечах около 50 млн. тн стали в год и конечно для продукта DRI место найдется всегда, но какая будет его рыночная цена.

Другие рынки сбыта: Необходимо знать, что одним из существенных недостатков DRI является окисляемость при перевозках. Поэтому в мире продается только 20-25% всего производимого ЖПВ. Остальное DRI используется в собственном производстве. Потенциально DRI может быть использован на любых рынках, где производится сталь.

Основные вопросы:

1. Cтоит ли производить DRI?

Может лучше производить чугун, его рынок сбыта будет более определен.

Может быть лучше, строить DRI и сразу электропечи для дальнейшего производства конечной стальной продукции.

2. Что выгоднее продавать ЖРС или из этого ЖРС производить DRI, который на рынке будет стоить чуть дороже лома на 5-10% и дешевле чугуна на 5-10%?

Для производства DRI используется 1.35 тн ЖРС, 400 м3 природного газа на 1 тн DRI и другие затраты, которые оцениваются в 50-70 долл. на 1 тн DRI.

На производство чугуна используются 1,5 тн ЖРС, 0,5 тн кокса и другие затраты, которые оцениваются в 50-70 долл. на 1 тн

Сравним теоретическую себестоимость DRI, теоретическую себестоимость чугуна, рыночную цену чугуна, лома. В расчет приняты рыночные цены ЖРС, кокса, газа.

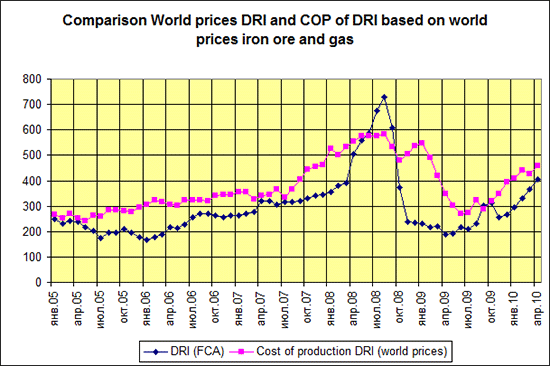

Сравнение коммерческой себестоимости (заложены рыночные цены ЖРС и кокса) чугуна и рыночной цены (FCA производитель).

Видно, что практически на всех этапах цена выше себестоимости, если производить чугун. Но для производства чугуна необходим кокс, который сегодня остродефицитен. Также необходимо решать множество экологических проблем.

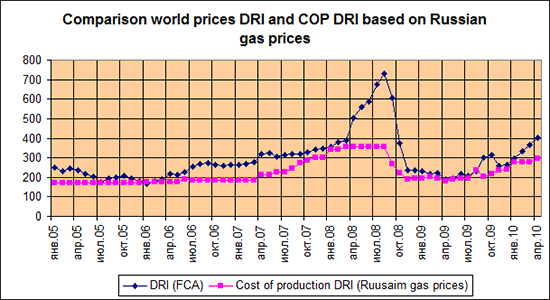

Видно, что если применить рыночные цены газа и рыночные цены DRI, то практически производить DRI не выгодно.

В настоящий момент цена на газ в РФ для промышленных предприятий составляет около 100 долл. США за 1000 м3 и себестоимость DRI была бы 295 долл. США. Цена лома в РФ составляет около 350 долл. США и поэтому при российском ценообразовании на газ производство DRI экономически целесообразно.

Как показано выше, цена на газ является критической для производства DRI. Поэтому при решении строительства установки DRI нужно понимать, какая цена на газ будет «завтра». Если цены будут мировыми, то производство будет нерентабельным.

Выводы:

• DRI является перспективных продуктом и будет востребован при дефиците металлолома и необходимости выплавки особо чистых марок сталей.
• Цена DRI будет всегда отставать от цены на чугун, потому что при выплавке стали чугун является дополнительным источником энергии, а DRI содержит неметаллическую фазу и снижает технико-экономические показатели работы печи.
• DRI производят страны,где доступен дешевый газ и ЖРС.
• Без четкого понимания цена на газ после введения установки DRI нет смысла начинать строительство.
• Возможно строительство установки DRI на газе, произведенным из угля.
• Возможно обсуждение производства DRI и мини-металлургческого завода.
• Теоретически возможно производство чугуна, но необходимо доступ к коксу, которого в Казахстане нет.

Периодичность и продолжительность ремонтов доменных печей

Наше время как только не называли: веком атома, космоса, пластиков, электроники, композитов и т.д., и т.п. На самом деле наш век пока все-таки железный – его сплавы все еще составляют ядро техники; остальное хоть и очень мощная, но периферия. Путь железа в конструкции, изделия и сооружения начинается выплавкой чугуна из руды в доменной печи.

Примечание: богатых железных руд, непосредственно после добычи пригодных на выплавку, в мире почти не осталось. Теперешние доменные печи работают на обогащенном агломерате и окатышах. Далее в тексте под рудой подразумевается именно такое сырье для черной металлургии.

Современная доменная печь (домна) – грандиозное сооружение высотой до 40 м, весом до 35 000 тонн и рабочим объемом до 5500 куб. м, выдающее за одну плавку до 6000 тонн чугуна. Обеспечивает работу домны сонм систем и агрегатов, занимающих площадь в десятки и сотни га. Все это хозяйство выглядит внушительно и в останове при потушенной домне в пасмурный день, а в работе просто феерически. Выпуск чугуна из домны также зрелище захватывающее, хотя в современных доменных печах он уже не походит на картину из дантова ада.

Гигантская доменная печь в останове и в работе

Читайте также: Технология укладки резиновой плитки на бетонное основание

Выпуск чугуна из доменной печи

Основной принцип

Принцип работы домны заключается в непрерывности металлургического процесса на весь срок эксплуатации печи до очередного капремонта, который производится раз в 3-12 лет; общий срок службы домны может превышать 100 лет. Доменная печь шахтная: сверху в нее периодически погружают порциями (колошами) шихту из руды с известняковым флюсом и кокс, а снизу также периодически выпускают расплавленный чугун и сливают расплав шлака, т.е. столб исходных материалов в шахте домны постепенно оседает, превращаясь в чугун и шлак, а сверху его наращивают. Однако путь черной металлургии к этой вроде бы несложной схеме был долог и труден.

Особенности монтажа

Такую печь можно обложить кирпичом, но если она находится в отдельном или подсобном помещении, то делать это не обязательно.

1. Части дымохода должны соединяться в направлении, обратном движению дыма.
2. Возле печи нельзя располагать легковоспламеняющиеся предметы, вокруг нее должно быть свободное пространство.
3. Дымоход надо делать разборным, чтобы его можно было периодически чистить.
4. К бочке можно присоединить трубопровод в виде петли, по которой будет проходить жидкость в систему отопления. Таким образом можно будет отапливать уже не одну комнату, а весь дом.
5. Для возможности регулирования интенсивности отопления возле котла в систему монтируется кран, при помощи которого можно будет ограничивать поток горячей жидкости.

Самодельная печь длительного горения является отличным решением для отопления дачи, гаража или теплицы, когда нет централизованного или газового отопления и денег для покупки дорогостоящего оборудования.

История

Железный век сменил бронзовый главным образом вследствие доступности сырья. Сырое железо много уступало бронзе во всем прочем, включая трудоемкость и себестоимость; последние, впрочем, во времена рабства мало кого волновали. Но болотную руду, представляющую собой почти чистую гидроокись железа, или богатую горную железную руду, в древности можно было найти повсюду, в отличие от месторождений меди и – особенно – олова, необходимых для получения бронзы.

Первое железо из минерального сырья было получено, судя по данным археологии, случайно, когда в медеплавильную печь загрузили не ту руду. При раскопках древнейших плавилен возле печей иногда находят явно выброшенные куски железной крицы (см. ниже). Дефицит сырья заставил приглядеться к ним получше, ну, а соображали древние в общем не хуже нас.

Вначале железо из руды получали т. наз. сыродутным способом в печи-домнице (не домне!). Восстановление Fe из окислов при этом происходило за счет углерода топлива (древесного угля). Температура в домнице не достигала точки плавления железа в 1535 градусов Цельсия, и в результате процесса восстановления в домнице утверждалась масса губчатого железа, перенасыщенного углеродом – крица. Чтобы извлечь крицу, домницу приходилось ломать, а затем уплотнять крицу и буквально выколачивать из нее избыточный углерод, долго, сильно и упорно проковывая тяжелым молотом. С тогдашней точки зрения, плюсами сыродутного процесса была возможность получать крицу в очень маленькой печи и высокое качество кричного железа: оно прочнее литого и плохо поддается ржавлению. Как получают железо сыродутным способом, см. видео ниже.

Видео: выплавление железа сыродутным способом

Китай первым, намного раньше остальных стран, перешел от рабства к феодализму. Рабский труд в производстве там перестал применяться и товарно-денежные отношения начали развиваться, еще когда на Западе прочно стоял Древний Рим. Сыродутный процесс сразу стал нерентабельным, но вернуться к бронзе уже нельзя было, ее просто не хватило бы. Роль флюса в облегчении выплавки из руды металла была известна еще в бронзовом веке, для плавки железа требовалось только усилить наддув, и китайцы путем проб и ошибок к IV в. н. э. научились строить доменные печи с наддувом мехами, приводимыми в движение водяным колесом, слева на рис.

Старинные доменные печи

К идентичной конструкции во второй половине XV в. пришли немцы, справа на рис. Вполне самостоятельно: историки прослеживают непрерывный ряд усовершенствований от домницы через штукофены и блауофены к домне. Главное, что внесли в черную металлургию немецкие металлурги – пережигание высококачественного каменного угля в кокс, что намного удешевило стоимость топлива для домны.

Страшным врагом первоначального доменного процесса было т. наз. закозление, когда вследствие нарушения режима дутья или недостатка углерода в шихте в печь «садился козел», т.е. шихта спекалась в сплошную массу. Чтобы извлечь козла, домну приходилось ломать. Показателен такой исторический пример.

Уральские заводчики Демидовы, как известно, славились своей жестокостью и бесчеловечным обращением с рабочими, тем более что тех много было «беспачпортных», беглых крепостных и дезертиров. «Работных» однажды совсем допекло, и они предъявили приказчику свои требования, надо сказать, довольно скромные. Тот их по демидовскому обычаю буквально послал по-русски. Тогда рабочие пригрозили: «А ну давай самого сюда, не то козла в печку посадим!» Приказчик вытянулся, побледнел, на лошадь и – галопом прочь. Не прошло часа (во времена гужевого транспорта – моментально), прискакал на взмыленном коне взмыленный «сам», и с ходу: «Братцы, да вы чего? Да я ж что, чего вам?» Рабочие повторили требования. Хозяин, образно выражаясь, присел, сказал «Ку!» и тут же велел приказчику выполнить все досконально.

До XIX в. домны были фактически сыродутными: в них вдувался неподогретый и не обогащенный кислородом атмосферный воздух. В 1829 г. англичанин Дж. Б. Нилсон попробовал подогреть вдуваемый воздух всего до 150 градусов (предварительно запатентовав свою воздухогрейку в 1828 г.) Расход дорогого кокса сразу упал на 36%. В 1857 г. тоже англичанин Э. А. Каупер (Cowper) придумал регенеративные воздухонагреватели, названные впоследствии в его честь кауперами. В кауперах воздух за счет дожигания отходящих доменных газов нагревался до 1100-1200 градусов. Расход кокса снизился еще в 1,3-1,4 раза и, что тоже очень важно, домна с кауперами оказалась не подверженной закозлению: при появлении его признаков, что случалось крайне редко при очень грубых нарушениях техпроцесса, всегда оставалось время раздуть печь. Кроме того, в кауперах за счет частичного распада паров воды забираемый воздух обогащался кислородом до 23-24% против 21% в атмосфере. В введением в схему домны кауперов процессы в доменной печи с точки зрения термохимии достигли совершенства.

Доменный газ сразу стал ценным вторичным сырьем; об экологии тогда не думали. Чтобы его не транжирить, вскоре домну дополнили колошниковым аппаратом (см. далее), позволявшим загружать шихту и кокс, не выпуская доменный газ в атмосферу. На этом эволюция доменной печи в принципе закончилась; дальнейшее ее развитие шло по пути важных, но частных усовершенствований, улучшения технико-экономических, а затем и экологических показателей.

Читайте также: Делаем большой стол для вакуумной формовки. Вакуумные столы Также, потребуется поместить в устройство

Особенности монтажа

Такую печь можно обложить кирпичом, но если она находится в отдельном или подсобном помещении, то делать это не обязательно.

1. Части дымохода должны соединяться в направлении, обратном движению дыма.
2. Возле печи нельзя располагать легковоспламеняющиеся предметы, вокруг нее должно быть свободное пространство.
3. Дымоход надо делать разборным, чтобы его можно было периодически чистить.
4. К бочке можно присоединить трубопровод в виде петли, по которой будет проходить жидкость в систему отопления. Таким образом можно будет отапливать уже не одну комнату, а весь дом.
5. Для возможности регулирования интенсивности отопления возле котла в систему монтируется кран, при помощи которого можно будет ограничивать поток горячей жидкости.

Самодельная печь длительного горения является отличным решением для отопления дачи, гаража или теплицы, когда нет централизованного или газового отопления и денег для покупки дорогостоящего оборудования.

Доменный процесс

Общая схема доменной печи с обслуживающими системами дана на рис. Литейный двор – принадлежность небольших доменных печей, дающих в основном литейный чугун. Большие домны дают свыше 80% переделочного чугуна, который чугуновоз с разливочной площадки тут же увозит в конверторные, мартеновские или электроплавильные цеха для передела в сталь. Из литейного чугуна отливают в земляные формы-опоки, как правило, болванки – чушки – которые отправляются производителям металлоизделий, где переплавляются для отливки в изделия и детали в печах-вагранках. Чугун и шлак традиционно выпускаются через отдельные отверстия – летки, но домны новой постройки все чаще снабжаются общим летком, разделенным на чугунный и шлаковый жароупорной плитой.

Общая схема устройства доменной печи

Примечание: болванки сырого железа без избытка углерода, полученного из чугуна и предназначенного для передела в высококачественную конструкционную или спецсталь (второй-четвертый переделы) называются слябами. В металлургии профессиональная терминология разработана не менее детально и точно, чем в морском деле.

В настоящее время запасов угля и коксовых печей при домнах, похоже, вовсе не осталось. Современная доменная печь работает на привозном коксе. Коксовый газ – смертельно ядовитый убийца экологии, но он же ценнейшее химическое сырье, которое нужно использовать немедленно, еще горячим. Поэтому коксохимическое производство давно уже выделилось в отдельную отрасль, а кокс металлургам поставляют транспортом. Что, кстати, гарантирует стабильность его качества.

Как работает домна

Непременное условие успешной работы доменной печи – избыток углерода в ней в течение всего доменного процесса. Термохимическую (выделена красным) и технико-экономическую схему доменного процесса см. на рис; выплавка чугуна в доменной печи происходит след. образом. Новую домну или реконструированную после капремонта 3-го разряда (см. ниже) заполняют материалами и разжигают газом; также разогревают один из кауперов (см. далее). Затем начинают дуть воздух. Сразу же усиливается горение кокса, повышающее температуру в домне, начинается разложение флюса с выделением углекислого газа. Его избыток в атмосфере печи при достатке вдуваемого воздуха не дает коксу догореть полностью, и в больших количествах образуется монооксид углерода – угарный газ. Он в данном случае не яд, а энергичный восстановитель, жадно отнимающий кислород у окислов железа, составляющих руду. Восстановление железа газообразным моноокислом, вместо менее активного твердого свободного углерода – принципиальное отличие домны от домницы.

Химические процессы и температура в разных зонах доменной печи

По мере сгорания кокса и распада флюса столб материалов в домне оседает. В общем доменная печь представляет собой два составленных основаниями усеченных конуса, см. далее. Верхний, высокий, это шахта домны, в ней железо из разнообразных окислов и гидроокиси восстанавливается до моноксида железа FeO. Самая широкая часть доменной печи (место сопряжения оснований конусов) называется распаром (распар, распара – неправильно). В распаре оседание загрузки замедляется, и железо восстанавливается из FeO до чистого Fe, которое выделяется каплями и стекает в горн домны. Руда как бы парится, потея расплавленным железом, отчего и название.

Примечание: время прохождения очередного колоша шихты в домне от верха шахты до расплава в горне составляет от 3-х до 20 и более суток в зависимости от размера доменной печи.

Температура в доменной печи в пределах столба загрузки растет от 200-250 градусов под колошником до 1850-2000 градусов в распаре. Восстановленное железо, стекая вниз, контактирует со свободным углеродом и при таких температурах сильно им насыщается. Содержание углерода в чугуне превышает 1,7%, но выколотить его, как из крицы, из чугуна невозможно. Поэтому полученный из домны чугун тут же, чтобы не тратить средства и ресурсы на его переплавку, увозят жидким для первого передела в обычную конструкционную сталь или слябы, а доменная печь, как правило (большие и сверхбольшие домны – исключительно), работает в составе металлургического комбината.

Фундамент и дымоход

Так как металлическая часть конструкции будет во время работы сильно нагреваться, устанавливать печь необходимо на фундамент. Ее вес небольшой, и углубление для фундамента делать не обязательно, выполняется простая плита, которая может состоять из слоя кирпича, покрытого раствором.

Для удаления продуктов горения необходимо сделать дымоход. Можно взять трубу диаметром от 15 см. Для эффективной его работы нужно, чтобы прямая часть была больше диаметра бочки. Лучше дымоход не изгибать, а если это необходимо, то угол изгиба должен быть больше 45 градусов.

Что касается отражателя, то его можно устанавливать или не устанавливать. При наличии отражателя такая печь будет работать еще эффективнее, так как он позволяет перераспределять тепловые потоки.

Конструкция домны

Конструкция доменной печи как сооружения дана на рис:

Читайте также: Как из медной руды выплавляют золото

Конструкция доменной печи

Вся домна собирается в стальном футляре с толщиной стенок от 40 мм. В жароупорный пень домны (цоколь, оголовок, навершие подземного фундамента) замуровывается лещадь (под) цилиндрического горна. Футеровка горна достигает толщины 1,3-1,8 м и неоднородна: осевая зона лещади футеруется высокоглиноземистым кирпичом, плохо проводящим тепло, а бока – графитированными материалами, обладающими довольно высокой теплопроводностью. Так нужно, поскольку термохимия расплава в горне еще не «успокоилась» и там выделяется некоторый избыток тепла против потерь на остывание. Если его не отвести вбок, на жароустойчивый пень, строение доменной печи потребует очередного ремонта более высокого разряда (см. ниже).

Расширяющаяся вверх часть домны – заплечики – футеруется уже графитированными блоками толщиной ок. 800 мм; такой же толщины шамотная футеровка шахты. Шамот, как и футеровка горна с заплечиками, не смачивается расплавленным шлаком, но ближе к последнему по химическому составу. Т.е., домна в работе минимально обрастает нагаром и лучше держит внутренний профиль, что упрощает и удешевляет очередной ремонт.

Горн и заплечики работают в самых тяжелых условиях, лишние весовые нагрузки для них опасны, поэтому шахта домны опирается своими плечами (кольцеобразным выносом) на прочное стальное кольцо – маратор – покоящееся на стальных колоннах, замурованных в пень. Таким образом, весовые нагрузки горна с заплечиками и шахты передаются на основание домны раздельно. Горячий воздух из кауперов задувается в домну из кольцевого трубчатого коллектора с теплоизоляцией через специальные устройства – фурмы, см. далее. Фурм в домне бывает от 4-х до 36 (в доменных печах-гигантах на 8000-10 000 тонн шихты и 5-6 тыс. тонн чугуна в сутки).

Разряды ремонта

Текущее состояние доменной печи определяется по химическому составу чугуна и шлака. Если содержание примесей подходит к пределу, назначается ремонт домны 1-го разряда. Из горна выпускают расплавы, глушат кауперы (см. далее) и оставляют домну на малом дыхании, с температурой внутри горна 600-800 градусов. Ремонт 1-го разряда включает в себя визуальный осмотр, ревизию механического состояния, измерение показателей профиля печи и взятие проб футеровки для химического анализа. Когда-то домну на малом дыхании осматривали люди в специальных защитных костюмах с автономными дыхательными приборами, ныне это делается дистанционно. После ремонта 1-го разряда домну можно вновь запускать без розжига.

Результатом ремонта 1-го разряда чаще всего (если только не проморгали плохую руду, флюс и/или бракованный кокс) назначается ремонт 2-го разряда, в ходе которого подправляется футеровка. Ее частичная или полная перекладка, рихтовка или замена колошникового аппарата осуществляются в порядке ремонта 3-го разряда. Он, как правило, приурочивается к технической реконструкции предприятия, т.к. требует полного останова, остывания печи, а затем ее перезагрузки, розжига и перезапуска.

Обслуживание и ремонт доменной печи

Любому оборудованию, работающему в круглосуточном режиме, требуется постоянное обслуживание. Регламенты закладываются в технический паспорт оборудования. Несоблюдение графика технического обслуживания влечет за собой сокращение срока эксплуатации.

Работы по техническому обслуживанию доменных печей делятся на периодические и капитальные ремонты. Периодические работы проводятся без остановки рабочего процесса.

Капитальный же ремонт по объему выполняемых работ делится на три разряда. Во время первого разряда производится осмотр всего оборудования, при этом из шахты извлекаются расплавы. Во время второго разряда производится ремонт футеровки, замена вышедших из строя элементов оборудования. При третьем разряде производится полная замена агрегата. Обычно такой ремонт совмещают с модернизацией или реконструкцией домны.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Системы и оборудование

Устройство доменной печи современного образца включает в себя десятки вспомогательных систем, управляемых мощными компьютерами. Металлурги наших дней по-прежнему носят каски с темными очками, но сидят в кабинах с кондиционером за пультом с дисплеями. Тем не менее, принципы работы основных систем и устройств, обеспечивающих работу доменной печи, остались прежними.

Кауперы

Воздухонагреватель Каупера (см. рис.) – устройство циклического действия. Вначале насадка-регенератор из теплоемкого жароустойчивого материала нагревается догорающими доменными газами. Когда температура насадки достигнет ок. 1200 градусов, каупер переключается на дутье: наружный воздух через него прогоняется в домну противотоком. Насадка остыла до 800-900 градусов – каупер переключают снова но прогрев.

Внешний вид и устройство кауперов доменной печи

Поскольку дуть в домну нужно непрерывно, кауперов при ней должно быть не менее 2-х, но строят их не менее 3-х, с запасом на аварию и ремонт. Для больших, сверхбольших и гигантских доменных печей строят батареи кауперов из 4-6 секций.

Колошниковый аппарат

Устройство колошникового аппарата доменной печи

Это самая ответственная часть домны, особенно в свете теперешних требований экологии. Устройство колошникового аппарата домны показано на рис. справа; он представляет собой 3 согласованно действующих газовых затвора. Цикл его работы такой:

1. исходное состояние – верхний конус поднят, преграждает выход в атмосферу. Окна в днище вращающейся воронки приходятся на горизонтальную перегородку и перекрыты. Нижний конус опущен, дает выход доменным газам к дымососу и далее в циклон;
2. скип (см. далее) опрокидывается и вываливает колошник материалов в приемную воронку;
3. вращающаяся воронка с окнами в днище поворачивается и пропускает загрузку на малый конус;
4. вращающаяся воронка возвращается в исходное состояние (окна закрыты перегородкой);
5. большой конус поднимается, отсекая доменные газы;
6. малый конус опускается, пропуская загрузку в межконусное пространство;
7. малый конус поднимается, дополнительно перекрывая выход в атмосферу;
8. большой конус опускается в исходное состояние, выпуская загрузку в шахту домны.

Таким образом, материалы в шахте печи ложатся слоями, выпуклыми книзу и вогнутыми сверху. Это совершенно необходимо для нормальной работы домны, поэтому нижний (большой) затвор всегда обратно-конический. Верхние могут быть иной конструкции.

Скип

Скип, с англ. – ковш, черпак, разинутая пасть. Колоша (с фр.) – горсть, ковш, черпак. Кстати, отсюда же и калоши. Доменные печи снабжаются преимущественно скиповыми подъемниками материалов. Скип домны (справа на рис.) зачерпывает из скиповой ямы калошу материала, поднимается специальным механизмом по наклонной эстакаде (слева на рис.), опрокидывается в колошниковый аппарат и возвращается обратно.

Скиповый подъемник материалов и скип доменной печи

Фурмы и летки

Устройство фурмы доменной печи показано слева на рис., чугунной летки в центре, а шлаковой справа:

Устройство фурмы и леток доменной печи

Сопло фурмы направлено в самое сердце доменного процесса; через него удобно зрительно контролировать его ход, для чего на воздуховоде фурмы устраивается гляделка с жаростойким стеклом. Давление воздуха на срезе сопла фурмы – 2-2,5 ати (2,1-2,625 МПа сверх атмосферного).Летки после выпуска расплава запечатываются комом жароустойчивой глины. Раньше по ним для этого стреляли пластичным глиняным ядром из специальной пушки. Ныне летки запечатываются дистанционно управляемой электрической пушкой (название – дань традиции), приближающейся к летку вплотную. Это намного уменьшило аварийность, травмоопасность и экологичность доменного процесса.

Фундамент и дымоход

Так как металлическая часть конструкции будет во время работы сильно нагреваться, устанавливать печь необходимо на фундамент. Ее вес небольшой, и углубление для фундамента делать не обязательно, выполняется простая плита, которая может состоять из слоя кирпича, покрытого раствором.

Для удаления продуктов горения необходимо сделать дымоход. Можно взять трубу диаметром от 15 см. Для эффективной его работы нужно, чтобы прямая часть была больше диаметра бочки. Лучше дымоход не изгибать, а если это необходимо, то угол изгиба должен быть больше 45 градусов.

Фундамент и дымоход

Так как металлическая часть конструкции будет во время работы сильно нагреваться, устанавливать печь необходимо на фундамент. Ее вес небольшой, и углубление для фундамента делать не обязательно, выполняется простая плита, которая может состоять из слоя кирпича, покрытого раствором.

Читайте также: Хотите купить распиловочный станок по дереву в Владимире?

Для удаления продуктов горения необходимо сделать дымоход. Можно взять трубу диаметром от 15 см. Для эффективной его работы нужно, чтобы прямая часть была больше диаметра бочки. Лучше дымоход не изгибать, а если это необходимо, то угол изгиба должен быть больше 45 градусов.

Что касается отражателя, то его можно устанавливать или не устанавливать. При наличии отражателя такая печь будет работать еще эффективнее, так как он позволяет перераспределять тепловые потоки.

Самодельная печь длительного горения является отличным решением для отопления дачи, гаража или теплицы, когда нет централизованного или газового отопления и денег для покупки дорогостоящего оборудования.

Источник https://elton-zoloto.ru/metalloobrabotka/chto-neobhodimo-zagruzit-v-domennuju-pech-dlja-poluchenija-chuguna.html

Источник https://www.urm-company.ru/production/dri/

Источник https://spark-welding.ru/instrumenty-i-oborudovanie/domennaya-pech-shema-2.html
